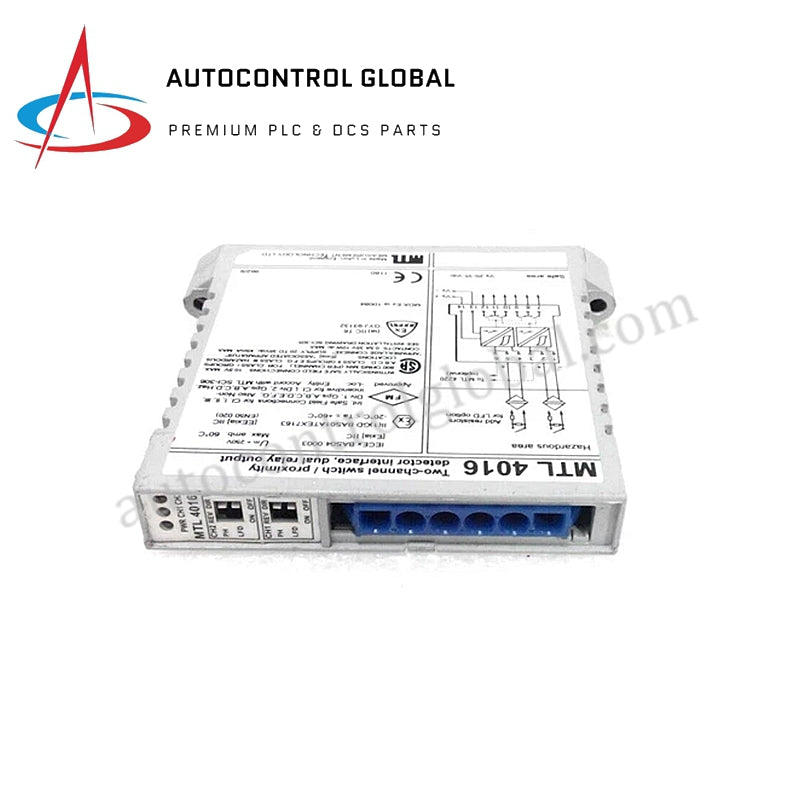

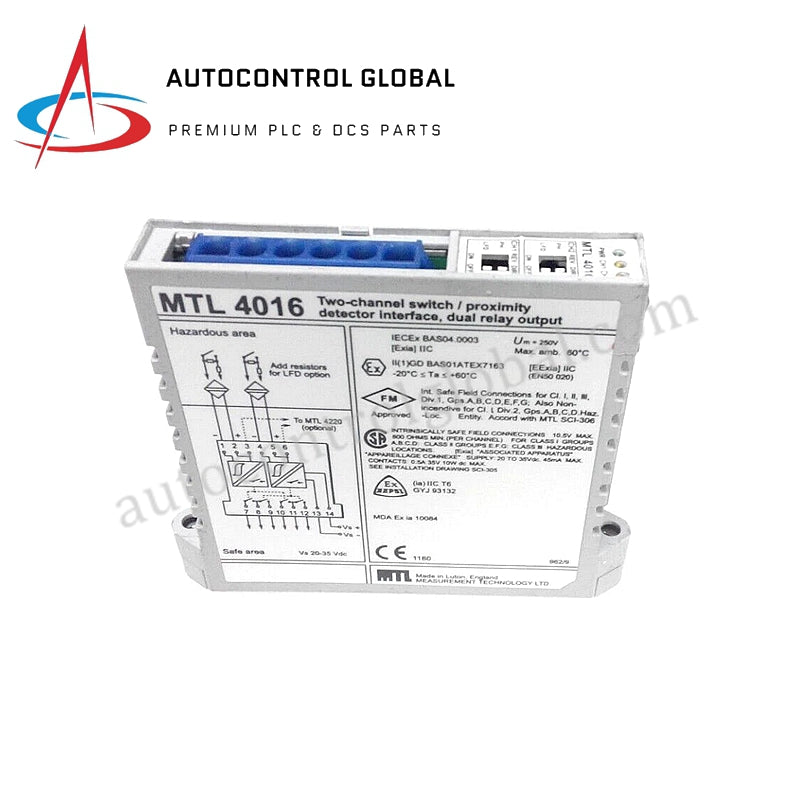

MTL4016 Prepínač/Detektor priblíženia Rozhranie jednotky | MTL

Popis

 MTL4016 je dvojkanálová prepínacia/jednotka rozhrania detektora priblíženia, navrhnutá pre bezpečné prepojenie signálov z nebezpečných oblastí, podporujúca snímače priblíženia v súlade s NAMUR a suché kontakty.

Vstup/Výstup

• Kanály: Dva

• Napätie snímača: 7,0–9,0 V DC cez 1kΩ

• Vstupný prah (štandard NAMUR):
  • Výstup zatvorený: >2,1 mA (<2 kΩ)
  • Výstup otvorený: <1,2 mA (>10 kΩ)
  • Hysterezis: 200 µA (650 Ω) nominálne

• Detekcia poruchy vedenia (LFD):
  • Výstup sa otvorí pri <100 µA (prerušené vedenie)
  • Výstup sa otvorí pri >6,5 mA (skrat vedenia)

• Prehodenie fázy: Nezávislé spínače pre každý kanál

Použitie v nebezpečných oblastiach

• Umiestnenie spínača: Zóna 0, IIC, T6; Div.1, Skupina A

• Umiestnenie detektora priblíženia: Zóna 0, IIC, T4–T6 (certifikované); Div.1, Skupina A

Výstupy relé

• Typ: Dvojpólový zap./vyp.

• Stav: Otvorený pri odpojení napájania

• Čas odozvy: ≤ 2 ms

• Hodnotenie: 10 W, 0,5 A, 35 V DC

• Životnosť: 10⁶ operácií pri maximálnom zaťažení

• Poznámka: Reaktívne záťaže vyžadujú potlačenie

Indikátory

• Jantárové LED: Jedna na kanál (ZAPNUTÁ, keď je výstup zatvorený)

• Zelená LED: Indikátor napájania

Napájanie a rozptyl

• Prúd pri 24 V DC: 50 mA

• Prúd pri 20 V DC: 60 mA

• Prúd pri 35 V DC: 45 mA

• Výkonový rozptyl:
  • 1,2 W @ 24 V
  • 1,6 W @ 35 V
