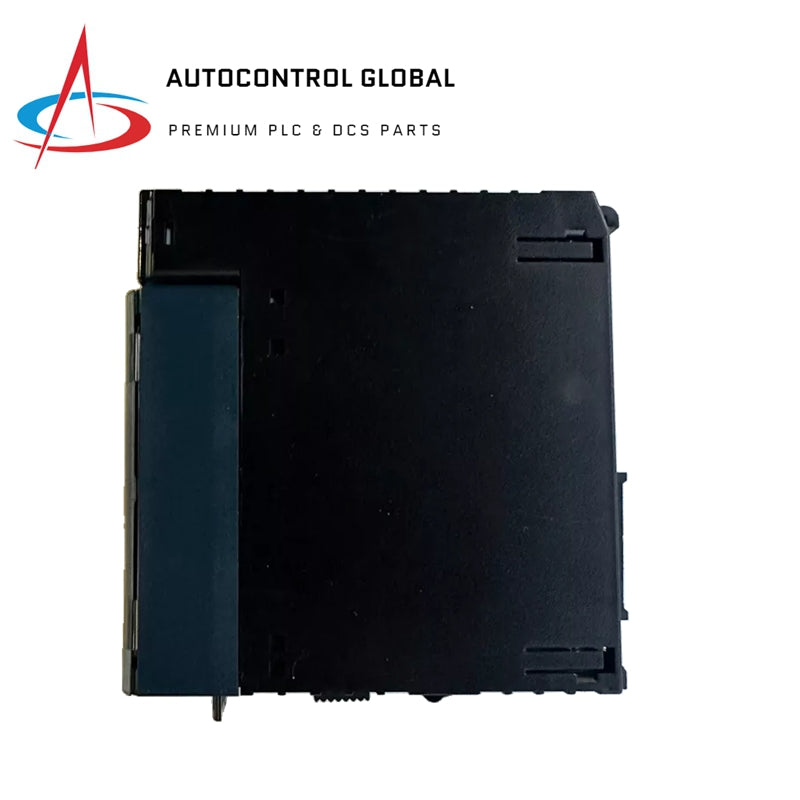

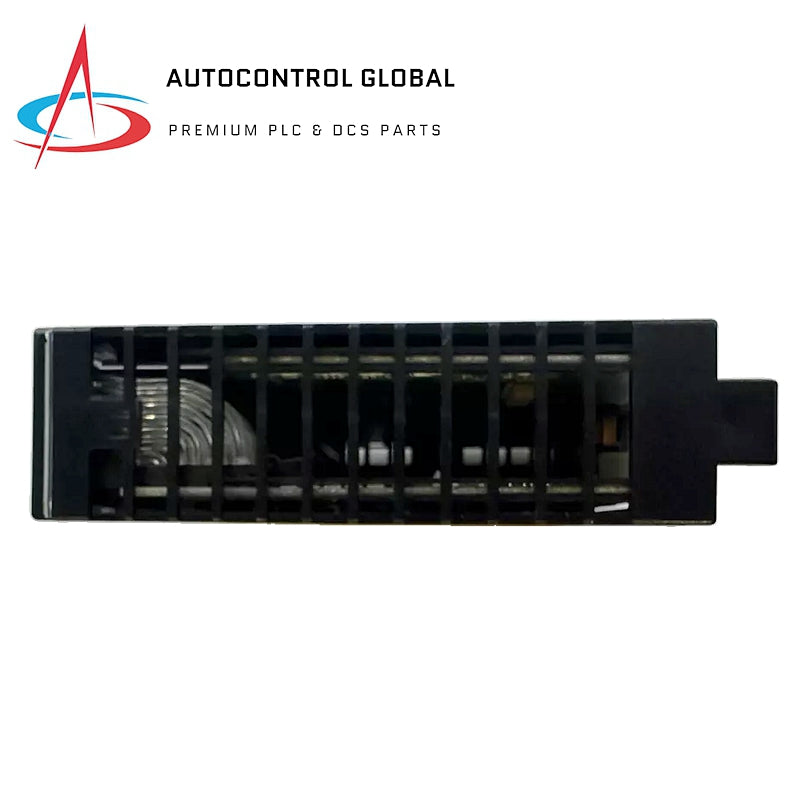

Séria 90-30 | IC693APU300 Modul vysokorýchlostného čítača GE Fanuc

Prehľad

IC693APU300 je modul vysokorýchlostného čítača (HSC) zo série GE Fanuc 90-30. Je navrhnutý na vysokorýchlostné počítanie impulzov a spracovanie signálov, vhodný pre rôzne priemyselné aplikácie ako meranie prietoku a riadenie pohybu.

Špecifikácie

• Vstupné kanály: 12 vstupov s pozitívnou logikou
• Výstupné kanály: 4 výstupy s pozitívnou logikou
• Maximálna rýchlosť počítania: 200 kHz
• Rozsah vstupného napätia: 5 VDC, 10-30 VDC
• Výstupné hodnotenia: 500 mA pri 10-30 VDC, 20 mA pri 4,75-6 VDC
• Spotreba energie: 250 mA pri 5 VDC
• Izolácia: 250 V AC
• LED indikátory: BOARD OK, CONFIG OK
• Ochrana výstupu: poistka 3 A pre všetky body

Funkcie

• Režimy čítača: Nahor, Nadol, Obousmerný, Diferenciálny
• Frekvencia signálu: Prijíma až 80 kHz vstup
• Ochrana výstupu: Ochrana proti skratu
• CMOS záťažový pohon: Áno
• Odber prúdu: 250 mA pri 5 VDC

Aplikácie

• Meranie: Prietokomer, overovanie merača
• Manipulácia s materiálom: Rýchle počítanie a triedenie produktov
• Riadenie pohybu: Sledovanie polohy s enkodérmi
• Procesné riadenie: Meranie vysokorýchlostných procesných premenných

Inštalácia a konfigurácia

• Montáž: Jediný slot v základnej doske série 90-30
• Nástroje konfigurácie: Logicmaster 90-30, ručný programátor, softvér VersaPro
• Zdroj prúdu: Napájaný z 5 VDC spätného panela
• Typ modulu: Voliteľný modul pre sériu 90-30

Výkon

• Vstupná frekvencia: Až 8 kHz
• Rozsah výstupného napätia: 4,75-6 VDC, 10-30 VDC
• Odozva počítania: Počíta hodnoty nahor/nadol a diferenciálne hodnoty
• Diagnostika: Interná diagnostika modulu pre kontrolu stavu
