SPIET800 | INIET800 | ABB | Priemyselný ethernetový prepínač

Popis produktu

Prehľad sieťovej architektúry a rozhraní

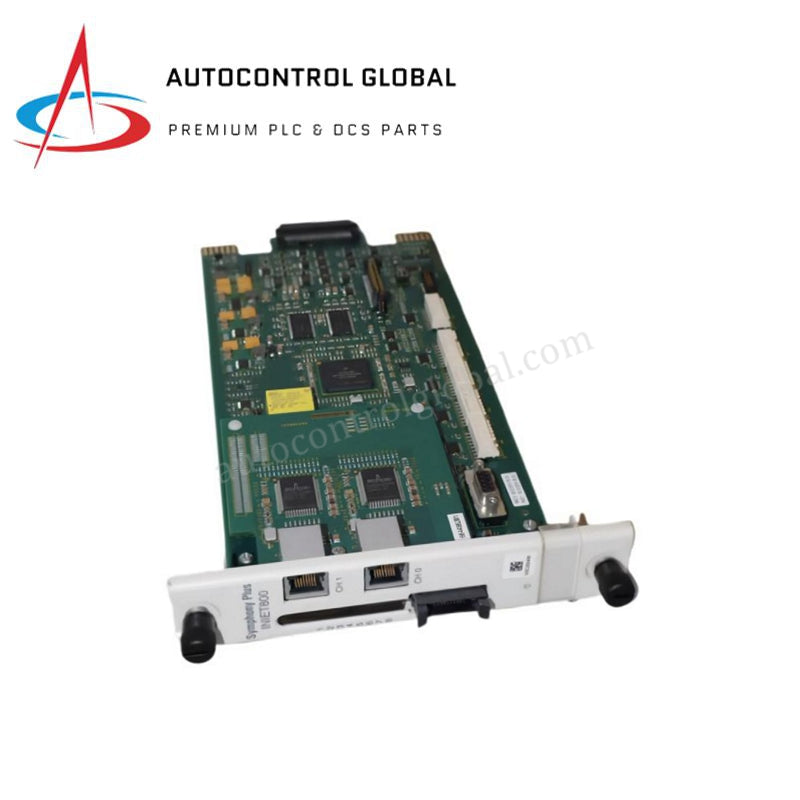

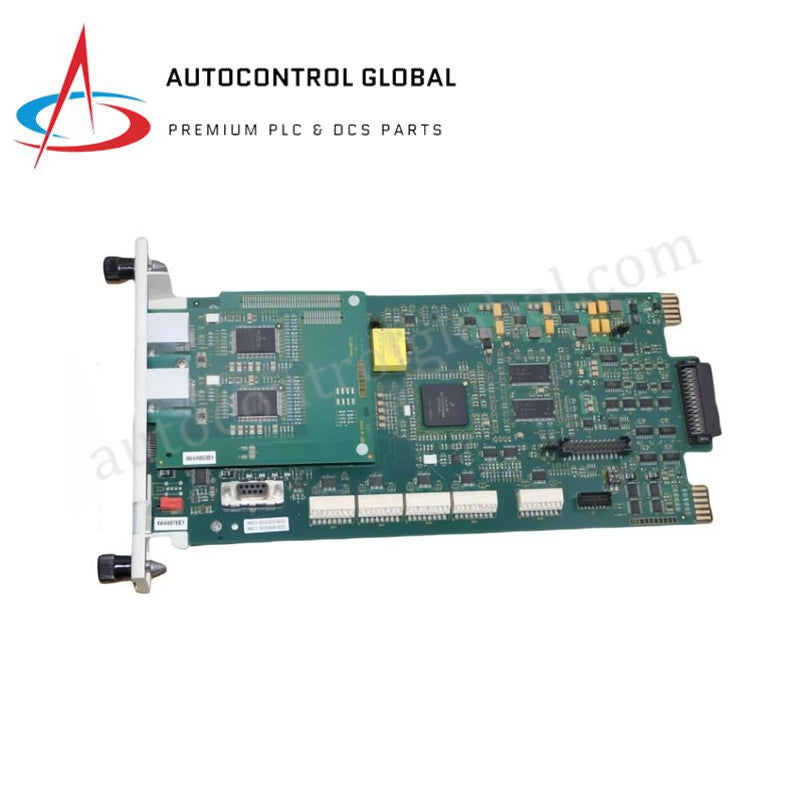

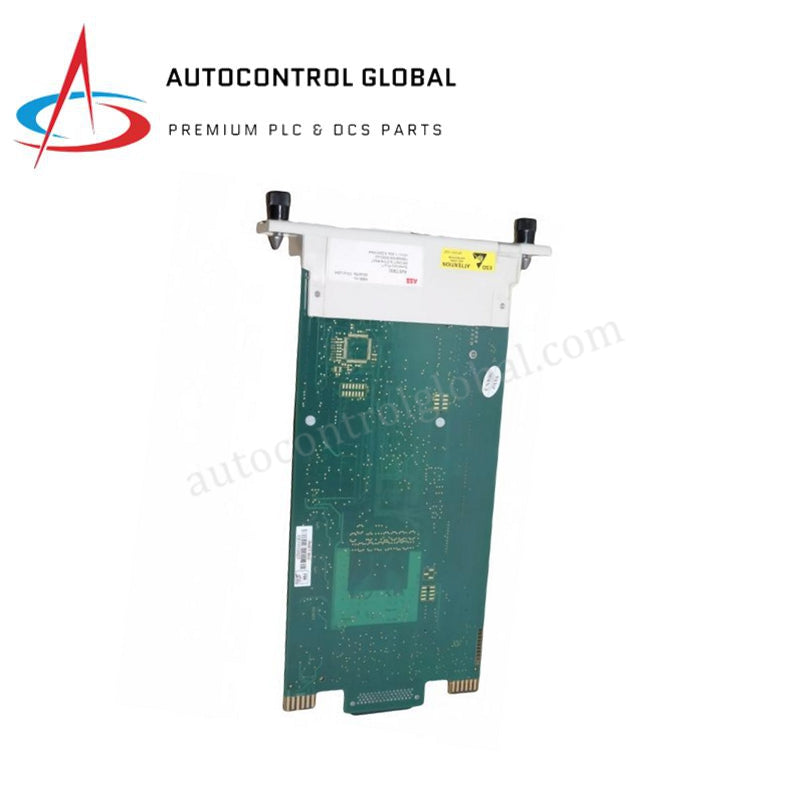

 SPIET800 (Číslo dielu: SPIET800) je vysoko výkonný komunikačný modul rozhrania Infi-Net na Ethernet, ktorý slúži ako kľúčový most v rámci distribuovaných riadiacich systémov ABB Symphony Plus a Bailey INFI 90 (DCS). Tento modul, ktorý je evolúciou Symphony Plus modulu  INIET800, umožňuje bezproblémovú výmenu dát medzi proprietárnou slučkou Infi-Net a štandardnými priemyselnými Ethernet sieťami. Vďaka umožneniu vysokorýchlostného pripojenia pre PLC/DCS riadiace jednotky, HMI a historizéry závodu tvorí  SPIET800 (SPIET800) komunikačný základ pre moderné prostredia výroby elektrickej energie a procesnej automatizácie.

Podrobné technické špecifikácie

 SPIET800 (INIET800) poskytuje prepínanie triedy Gigabit a deterministické spracovanie dát pre kritickú automatizáciu.

• Výrobca: ABB / ASEA BROWN BOVERI

• Modelové označenie: SPIET800

• Modely na porovnanie: INIET800, IET800, YSPIET800

• Hlavná funkcia: Brána Infi-Net na Ethernet / Priemyselný prepínač

• Sieťové štandardy: IEEE 802.3, 802.3u (Fast Ethernet), 802.3x (riadenie toku)

• Konfigurácia portov: 8 × 10/100/1000Base-T RJ45 portov

• Funkcie rozhrania: Automatické vyjednávanie, podpora Auto MDI/MDIX

• Prepínacia kapacita: Výkon spätného vedenia 16 Gbps

• Rýchlosť prepínania: 11,9 Mpps (miliónov paketov za sekundu)

• Tabuľka MAC adries: 8K záznamov pre zložité sieťové topológie

• Protokoly redundancie: Podpora RSTP/MSTP (obnova do < 300 ms)

• Prevádzkové napájanie: 24V DC (rozsah 18–36 V) alebo možnosti 110/230V AC

• Redundancia napájania: Podpora dvojitého zdroja napájania

• Prevádzková teplota: –40 °C až +75 °C (rozšírený priemyselný rozsah)

• Stupeň ochrany: Robustné kovové púzdro s krytím IP40

• Inštalácia: Montáž na DIN lištu 35 mm

• Rozmery: 135 mm × 105 mm × 75 mm

• Hmotnosť jednotky: 1,2 kg
