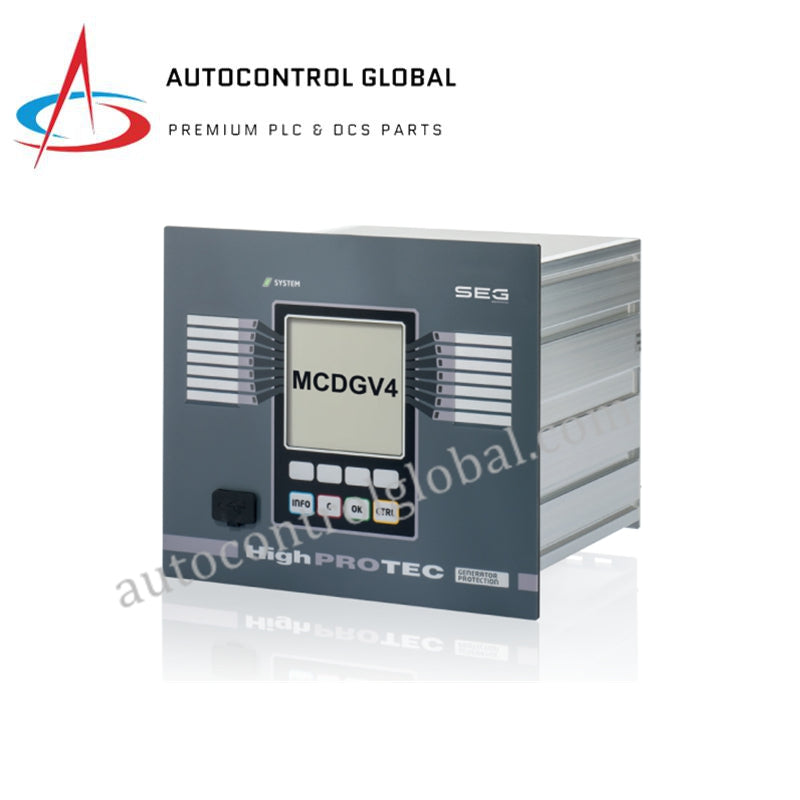

Woodward HighPROTEC MCDGV4-2B0ACA Generátorové relé

Popis produktu

Prehľad

Relé MCDGV4-2B0ACA zo série HighPROTEC MCDGV4 od spoločnosti Woodward je digitálne relé diferenciálnej ochrany generátora s vysokou presnosťou, navrhnuté pre stredné a vysokovýkonné synchronné generátory.
Poskytuje komplexnú ochranu jednotky a bloku vrátane voliteľnej integrácie zdvíhacieho transformátora v rámci ochrannej zóny.

Vyvinuté spoločnosťou Woodward Kempen GmbH v Nemecku, toto relé kombinuje pokročilé diferenciálne algoritmy s rozsiahlymi ochrannými funkciami špecifickými pre generátory, čo ho robí vhodným pre elektrárenské a priemyselné systémy výroby energie.

Ochranné funkcie a schopnosti

Relé MCDGV4-2B0ACA poskytuje úplnú ochranu generátora pomocou vysokorýchlostného digitálneho spracovania signálu a konfigurovateľnej logiky.

Podporované ochranné funkcie zahŕňajú:

• Fázová diferenciálna ochrana

• Zemná (uzemňovacia) diferenciálna ochrana

• Ochrana proti prepätiu a podpätí (59 / 27)

• Ochrana proti prekročeniu a podkročeniu frekvencie (81O / 81U)

• Ochrana proti spätnému výkonu (32)

• Ochrana proti strate excitácie (40)

• Ochrana proti preťaženiu magnetickým tokom (24)

• Ochrana proti tepelnému preťaženiu (49)

• Kontrola synchronizmu (25)

• Smerová ochrana jalového výkonu

Táto široká škála ochrany umožňuje relé nahradiť viacero konvenčných ochranných zariadení v jednom kompaktnom zariadení.

Technické špecifikácie

• Typ ochrany: Diferenciálne a jednotkové ochranné relé pre generátor

• Vstupy CT: Viaceré fázové a zemné vstupy CT (konfigurovateľné 1 A / 5 A)

• Vstupy VT: Meranie napätia až do 800 V (fáza-fáza)

• Pomocné napájanie: 24–250 V DC alebo 85–265 V AC

• Digitálne vstupy: Až 8 konfigurovateľných digitálnych vstupov

• Výstupy relé: Až 11 programovateľných výstupných relé

• Analógové vstupy: 2

• Analógové výstupy: 2

• Vstupy teploty: Podpora RTD (závisí od konfigurácie)

• Komunikačné protokoly:

• IEC 61850

• Modbus RTU

• Modbus TCP

• DNP3.0 TCP / UDP

• IEC 60870-5-103

• Komunikačné rozhrania: Ethernet RJ45, RS-485

• Záznam udalostí: Záznamník porúch, záznamník závad, SOE protokolovanie

• Užívateľské rozhranie: LCD displej s klávesnicou

• Inžiniersky softvér: SmartView SE

• Prevádzková teplota: –25 °C až +70 °C

• Teplota skladovania: –40 °C až +85 °C

• Montáž: Panelová alebo dverová montáž

• Zhoda: Normy CE, IEC, EN pre ochranné relé generátorov
