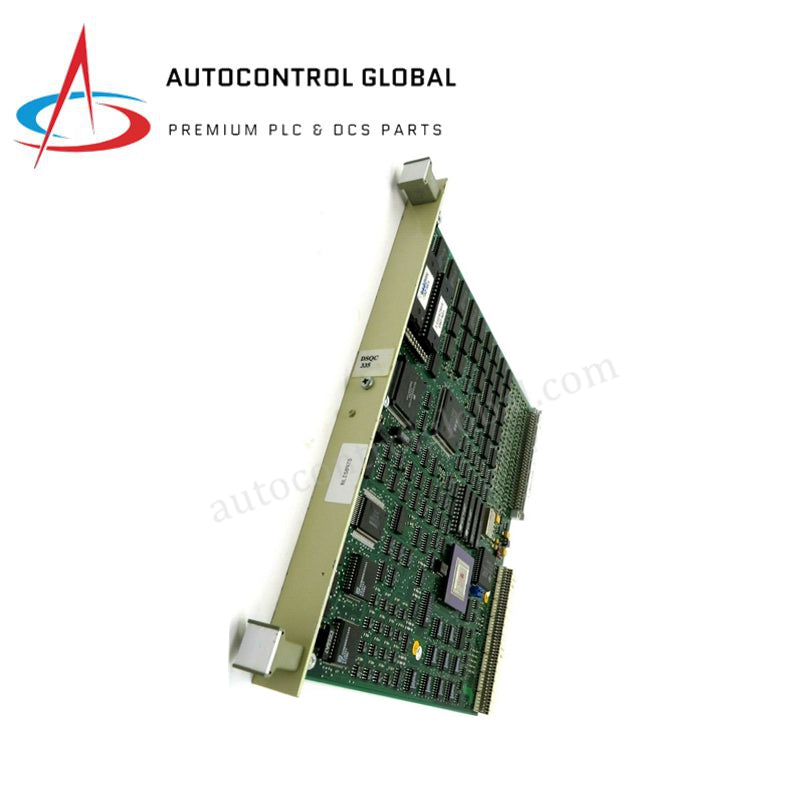

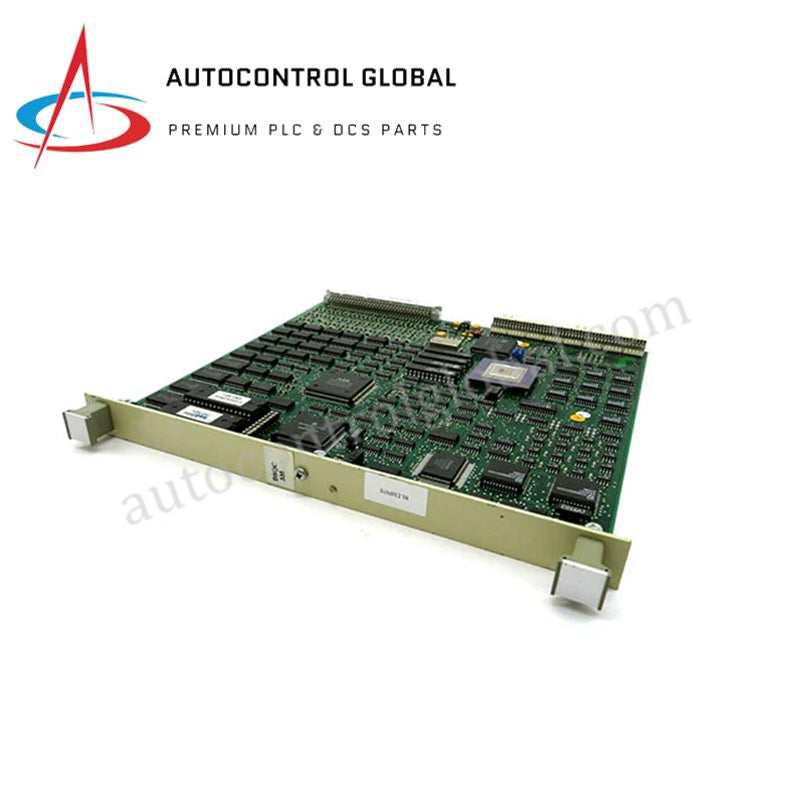

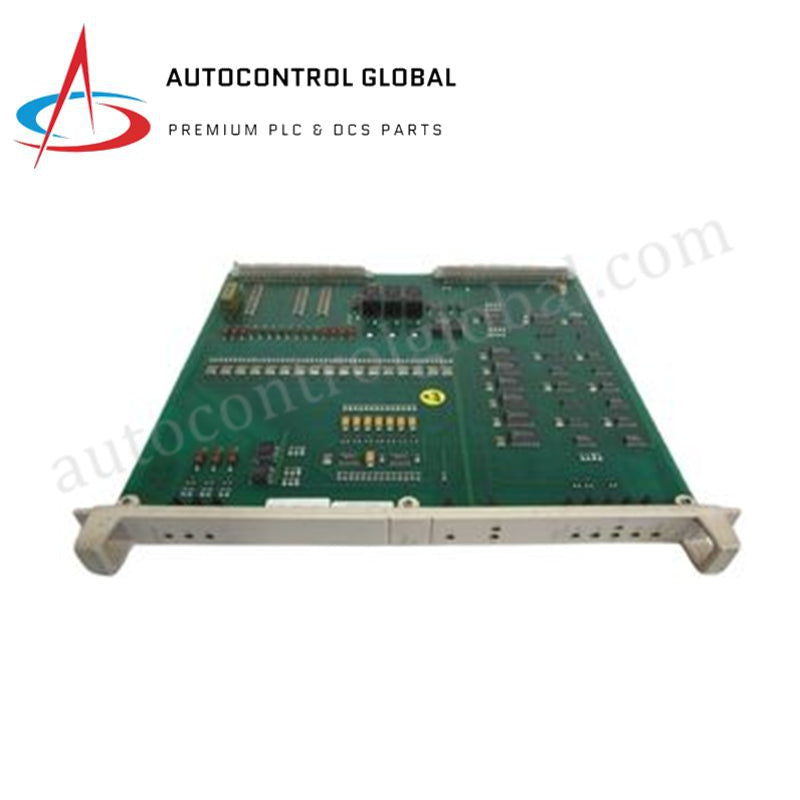

3HAB6182-1 | ABB DSQC335 | Kartica za računanje robotske ose

Opis proizvoda

Visokoprecizna kontrola pokreta i računanje osa

 DSQC335 (Model: DSQC335) je specijalizovana ploča za računanje osa dizajnirana za ABB S4C i S4C+ platforme za upravljanje robotima. Kao primarna jedinica za obradu pokreta,  DSQC335 (Broj dela: 3HAB6182-1) služi kao ključna veza između glavnog procesora robota i servo pogonskog sistema. Ona obrađuje složene proračune putanja i zatvaranje servo petlji u realnom vremenu, obezbeđujući da se svaka osa robota pomera sa maksimalnom preciznošću, glatkom akceleracijom i savršenom sinhronizacijom. Obradom visokobrzinskih povratnih informacija sa rezolvera ili enkodera, ova ploča održava pozicionu tačnost potrebnu za zahtevne primene kao što su lasersko zavarivanje, precizna montaža i visokobrzinsko rukovanje materijalom.

Detaljne tehničke specifikacije

 DSQC335 3HAB6182-1 je dizajniran za komunikacione zahteve velike propusnosti u industrijskoj robotici, sa namenskom arhitekturom za kontrolu pokreta.

• Proizvođač: ABB

• Model: DSQC335

• Broj dela: 3HAB6182-1

• Tip modula: Ploča za računanje osa / Kartica za kontrolu pokreta

• Kompatibilnost sistema: ABB S4C i S4C+ kontroleri robota

• Ulazni napon: 24 V DC (napajanje preko kontrolerske ležišta)

• Logika računanja: Visokobrzinska servo kontrola i sinhronizacija putanja

• Interfejs za povratne informacije: Obrada signala sa rezolvera i enkodera

• Izlazni signali: Visokobrzinski kontrolni signali za servo pojačala/pogonske jedinice

• Komunikacioni interfejs: Vlasnički ABB visokobrzinski interni bus

• Diagnostika: Integrisani LED indikatori za status osa u realnom vremenu i hardverske greške

• Radna temperatura: 0°C do +45°C

• Temperatura skladištenja: -25°C do +70°C

• Dimenzije: 24,1 cm x 25,4 cm x 2,0 cm

• Net težina: 0,4 kg

• Tarifni kod: 8504909550

• Zemlja porekla: Švedska
