8-kanalni modul sigurnog digitalnog izlaza | FC-TSDO-0824C | Honeywell

Pregled proizvoda

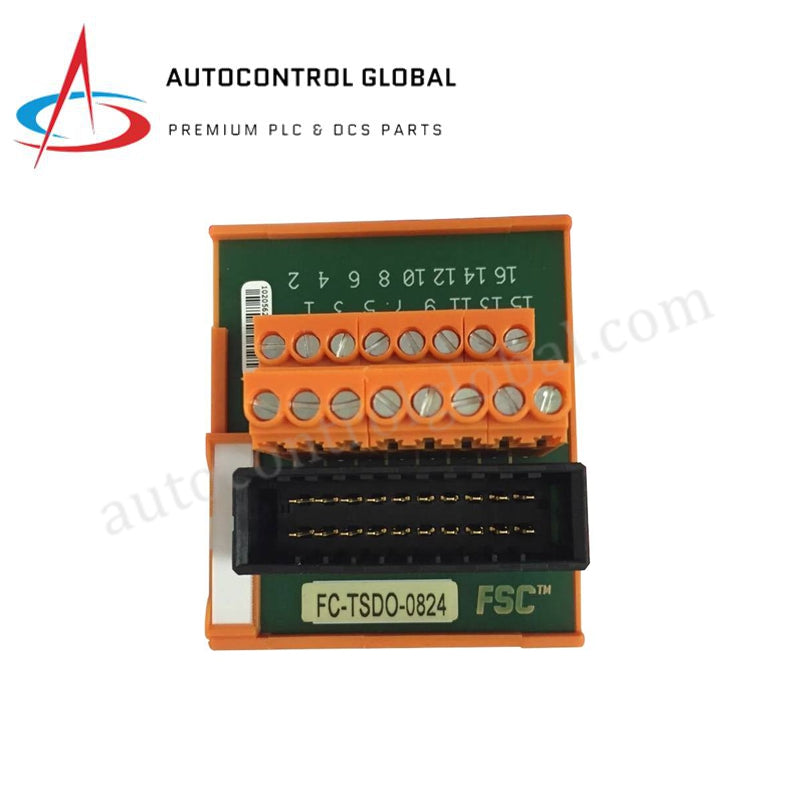

 FC-TSDO-0824C (Model: FC-TSDO-0824C) je visokointegritetni sklop za bezbedni digitalni izlaz na terenu (FTA) dizajniran za kritične industrijske automatizacione i sisteme sa bezbednosnim instrumentima. Funkcioniše kao siguran interfejs između interne logike Honeywell kontrolnih platformi—uključujući Safety Manager®, Experion® SIS i FSC—i aktuatora montiranih na terenu.

Dizajniran za rad na 24V DC,  FC-TSDO-0824C (Broj dela: FC-TSDO-0824C) pruža osam kanala sa ograničenjem struje, optimizovanih za upravljanje solenoidima, relejima i alarmima za hitne slučajeve. Dizajn modula je fokusiran na galvansku izolaciju i zaštitu od prenapona kako bi se obezbedila stabilnost signala u nestabilnim industrijskim uslovima. Njegovo robusno montiranje na DIN šinu i konformni premaz čine ga standardnim izborom za bezbednosne petlje koje zahtevaju SIL sertifikovanu performansu i organizovano priključenje na terenu.

Detaljne tehničke specifikacije

 FC-TSDO-0824C je definisan sledećim industrijskim inženjerskim parametrima:

• Proizvođač: Honeywell (SAD)

• Broj modela: FC-TSDO-0824C

• Tip proizvoda: Sklop za bezbedni digitalni izlaz na terenu (FTA)

• Broj kanala: 8 nezavisnih bezbednih digitalnih izlaza

• Nominalni napon: 24 V DC

• Maksimalni napon: Do 36 V DC (IEC 1010, kategorija prenapona 3)

• Ograničenje izlazne struje: > 110 mA po kanalu (struja ograničena radi bezbednosti)

• Maksimalno opterećenje izlaza: 2,5 W po kanalu pri 24 V DC

• Pad napona: < 1,5 V DC pri 110 mA

• Struja u isključenom stanju: < 0,1 mA (obezbeđuje potpuno isključenje napajanja)

• Zahtjevi za napajanje: 5 mA po kanalu (interno) plus zahtev spoljnog opterećenja

• Izolacija: Potpuna galvanska izolacija između kanala i sistemske logike

• Priključivanje na terenu: Vijčani priključci za žice do 2,5 mm² (AWG-14)

• Montaža: Standardna DIN-EN šina (TS32/TS35 x 7,5)

• Dimenzije: 110 mm x 70 mm x 48 mm (4,32″ x 2,76″ x 1,89″)

• Težina za transport: 3,0 kg (neto težina 0,9 kg)

• Sertifikati: CE, TUV, UL, CSA, FM (regionalne varijacije važe)
