Tehničke specifikacije ABB DSQC346G IRC5 serije I/O interfejs ploče
Manufacturer: ABB
-
Part Number: DSQC346G 3HAB8108-8
Condition：New with Original Package
Product Type: I/O interfejs ploče
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

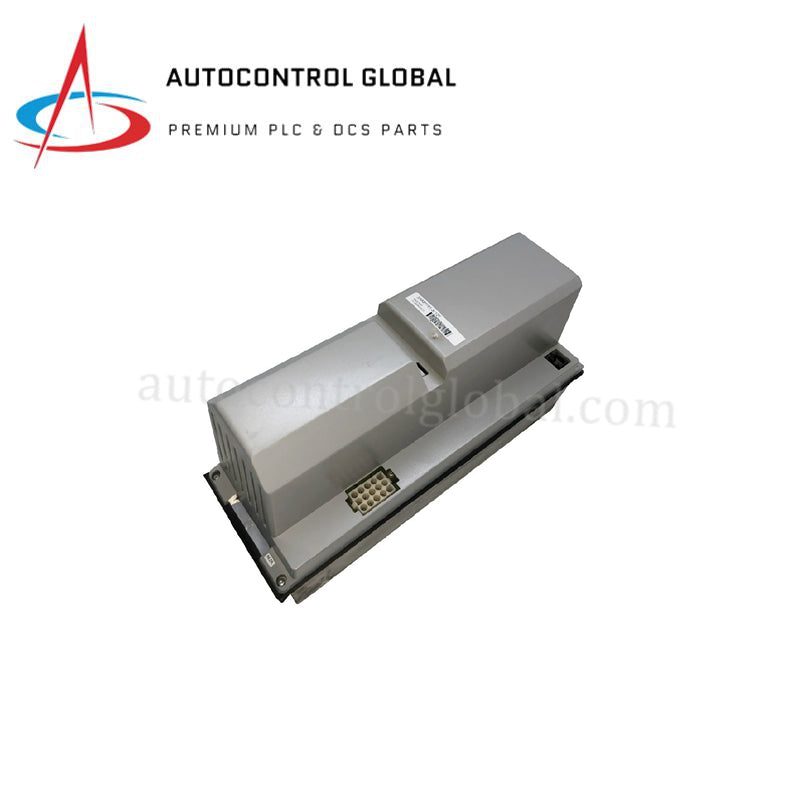

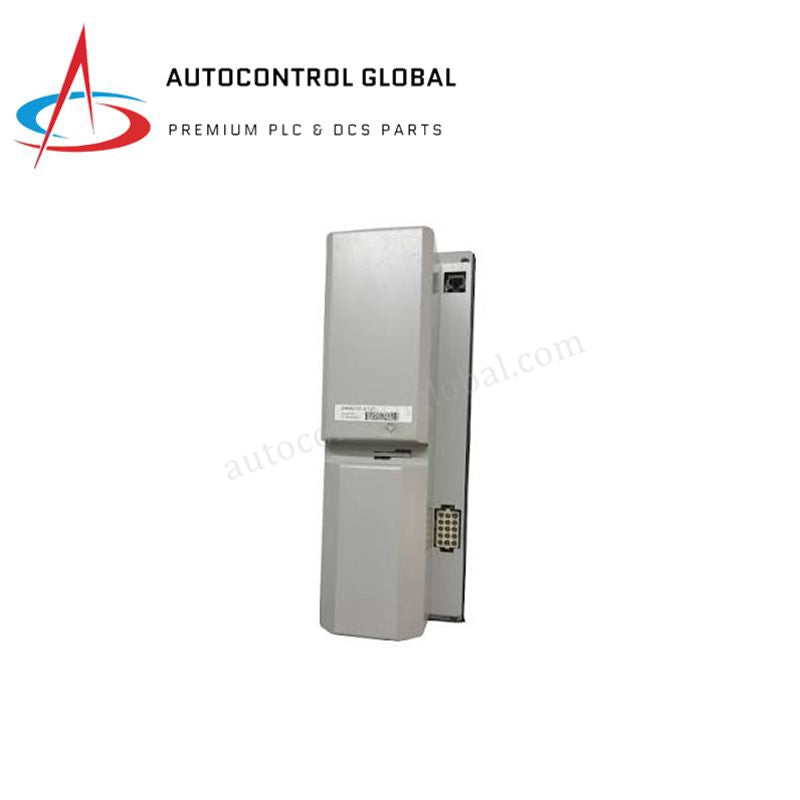

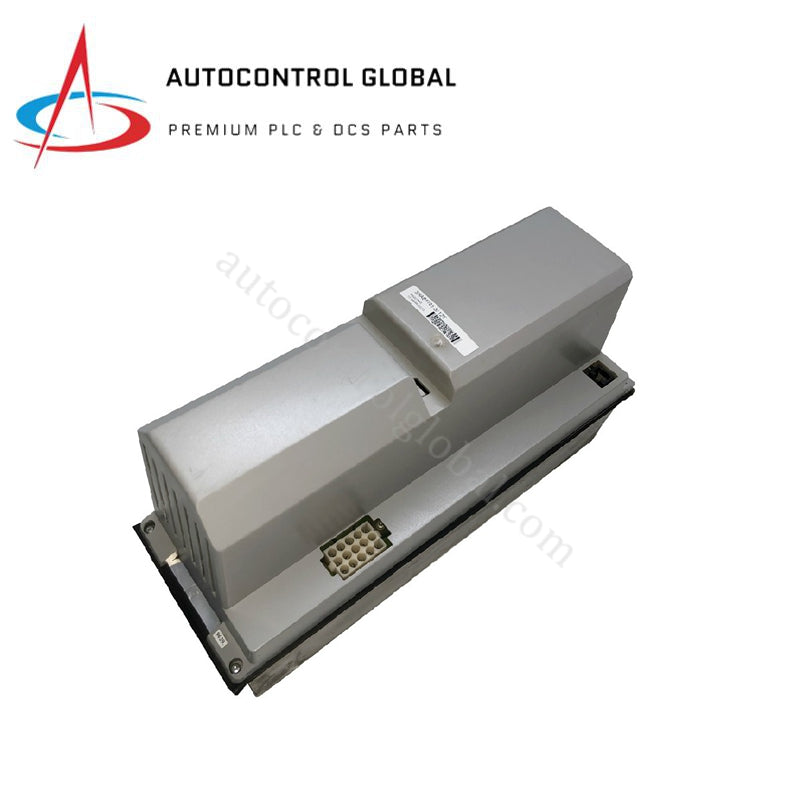

ABB DSQC346G I/O interfejs ploča
Konfigurisana za integraciju uređaja na terenu u IRC5 sistemima za upravljanje robotima, ABB DSQC346G (DSQC346G I/O interfejs ploča) omogućava direktno fizičko i električno izvršavanje signala.
Razlaganje sufiksa i matrica modela
Serija DSQC346G funkcioniše kao specijalizovani modul visokog gustine interfejsa. Oznaka 3HAB8101-8/08E označava specifičnu hardversku reviziju kompatibilnu sa standardnim IRC5 bekplejn arhitekturama. Ova jedinica upravlja i diskretnim digitalnim logičkim i kontinuiranim analognim procesnim signalima unutar jedinstvenog kućišta.
Hardverske specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | DSQC346G |
| Brend | ABB |
| Poreklo | Sjedinjene Američke Države |
| Težina | 0,4 kg |
| Dimenzije | 220 x 100 x 25 mm |
| Radna temperatura | 0 °C do +55 °C |
| Potrošnja energije | < 10 W |
| Digitalni I/O | 32 ulaza / 32 izlaza (24 VDC) |
| Analogni I/O | 4 ulaza / 4 izlaza (0-10 V / 4-20 mA) |
| Izolacija | Optička / 1500 V AC |
Determinističke mreže PLC i sistema pogona
DSQC346G koristi brzu komunikaciju preko bekplejn sabirnice kako bi održao determinističke performanse između kontrolera robota i povezanih perifernih uređaja. Interni firmware optimizuje skaliranje gustine I/O, omogućavajući istovremenu obradu digitalnih i analognih kanala bez prekoračenja propusnog opsega lokalne sabirnice. Nadalje, optički slojevi izolacije održavaju integritet signala suzbijajući šum u zajedničkom modu i uzemljenje. Ova arhitektura osigurava da ciljevi za vreme odziva u realnom vremenu ispod 2 ms ostanu dosledni čak i kada I/O ormar radi pri maksimalnom električnom opterećenju.
Često postavljana pitanja (FAQ)
P: Da li DSQC346G podržava hot-swapping dok je IRC5 kontroler uključen?
O: Ne, osoblje mora isključiti napajanje kontrolerske bekplejn ploče pre uklanjanja ili umetanja modula. Hot-plugging može oštetiti pinove konektora i unutrašnje logičke sklopove.
P: Kako se konfiguriše opseg analognog signala?
O: Ulazni i izlazni režimi (napon naspram struje) obično se dodeljuju putem softverskih parametara kontrolera robota. Proverite da li hardverski džamperi, ako postoje na određenim podrevizijama, odgovaraju softverskoj konfiguraciji kako bi se sprečile greške u merenju signala.
Uputstva za instalaciju na terenu
- Pregledajte slot u IRC5 kontrolerskom ormaru na savijene pinove ili metalne ostatke pre umetanja.
- Poravnajte modul vertikalno unutar vodilica kako biste osigurali pravilno povezivanje sa bekplejn konektorom.
- Zategnite šrafove za zaključavanje na vrhu i dnu prednje ploče da uspostavite sigurnu uzemljenu vezu sa kućištem.
- Razdvojite kablove za napajanje visokog napona od I/O signalnih žica najmanje 200 mm radi minimizacije elektromagnetnog povezivanja.
- Na sve završetke višestrukih žica stavite ferrule kako biste osigurali pouzdan kontakt u terminalnim blokovima i sprečili razdvajanje žica.
