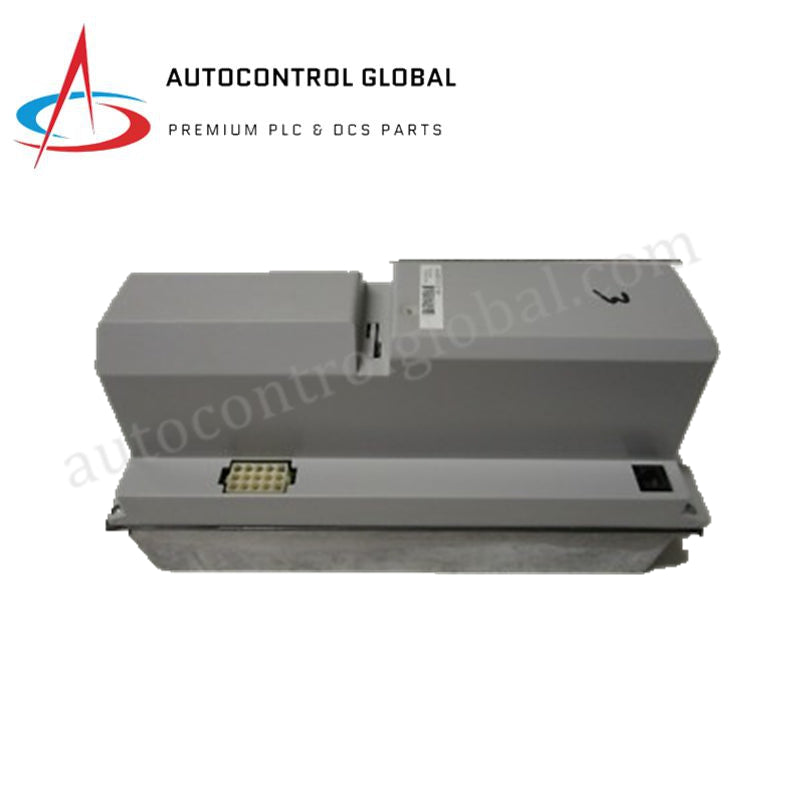

ABB DSQC346G robotski interfejs za lanac pogona 16-kanalni ulaz/izlaz
Manufacturer: ABB
-
Part Number: DSQC346G 3HAB8101-8
Condition：New with Original Package
Product Type: Robotske servo ploče
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Pregled proizvoda
ABB DSQC346G (3HAB8108-8) predstavlja centralnu vezu visoke integriteta između robotskog kontrolera i sistema pogona. Ovaj potpuno nov, originalni modul integriše logiku visokobrzinskog servo interfejsa sa lokalizovanom digitalnom I/O obradom, posebno dizajniran za ABB S4C i S4C+ robotske kontrolere. Ujedinjujući komunikaciju motornog pogona i povratne informacije senzora na jednoj ploči, DSQC346G eliminiše kašnjenje koje se obično javlja u višestepenim magistralnim arhitekturama. Koordinira složene višedimenzionalne pokrete dok istovremeno upravlja sa 16 konfigurisivih I/O kanala, pružajući determinističke performanse potrebne za visokoprecizno zavarivanje, sklapanje i robotske operacije podizanja i postavljanja.
Tehničke specifikacije
DSQC346G koristi industrijske procesorske komponente za održavanje vremena odziva ispod 5 ms u električno bučnim okruženjima.
| Atribut | Tehnički detalj |
| Broj modela | DSQC346G |
| Broj dela za naručivanje | 3HAB8108-8 |
| Sekundarni broj dela | 3HAB8101-8/11A |
| Kompatibilnost sistema | ABB S4C, S4C+ robotski kontroleri |
| Digitalni I/O kanali | 16 kanala (pojedinačno konfigurisivih) |
| Opseg ulaznog napona | 18–32 V DC (tipično 24 V DC) |
| Vreme odziva signala | < 5 ms |
| Radna temperatura | –25 °C do +55 °C |
| Klasa zaštite | IP20 |
| Komunikacioni interfejs | Proprietarni ABB Robot Bus / podrška za Fieldbus |
| Net težina | 0,4 kg |
| Dimenzije | 180 mm × 100 mm × 40 mm |
Inženjerske prednosti
ABB DSQC346G 3HAB8108-8 rešava prostorne i vremenske ograničenja unutar ormara kontrolera S4C:
-
Integrisana arhitektura sa dvostrukom funkcijom: Ova ploča kombinuje komunikaciju servo pogona sa lokalizovanim I/O. Ovaj dizajn sa dvostrukom namenom optimizuje prostor u ormaru uklanjanjem potrebe za posebnim I/O ekspanzionim modulima, omogućavajući kompaktniju izradu kućišta bez žrtvovanja robotskih mogućnosti.
-
Minimizirano kašnjenje magistrale: Obradom digitalnih signala na istoj ploči koja upravlja servo interfejsom, DSQC346G postiže vreme odziva manje od 5 ms. Ovo ultra-nisko kašnjenje omogućava robotu da sinhronizuje pokrete hvataljke ili aktiviranje alata sa milimetarskom preciznošću tokom brzog kretanja.
-
Superiorna EMC otpornost: ABB je dizajnirao ovu ploču da zadovolji stroge industrijske standarde elektromagnetne kompatibilnosti. Visokoperformansni filteri štite 24V DC signalne puteve od električnog šuma koji stvaraju servo motori velike snage, sprečavajući lažne okidače signala ili podrhtavanje pozicije.
-
Fleksibilnost konfigurisivih I/O kanala: Modul pruža 16 kanala koje korisnici mogu pojedinačno konfigurisati kao ulaze ili izlaze. Ova svestranost omogućava jednom DSQC346G modulu da se prilagodi različitim zahtevima alata na kraju ruke (EOAT), rukovodeći od jednostavnih vakuumskih senzora do složene kontrole pneumatskih razvodnika.
Često postavljana pitanja
-
Da li je DSQC346G kompatibilan sa starijim S4 kontrolerom?
DSQC346G je posebno namenjen za S4C i S4C+ kontrolne sisteme. Iako deli određenu srodnost sa ranijim DSQC pločama, morate proveriti verziju softvera i kompatibilnost sa backplane-om, jer S4C+ koristi drugačiju magistralnu arhitekturu u odnosu na nasleđene S3 ili S4 sisteme.
-
Da li ovaj modul zahteva specifičnu verziju softvera?
Modul radi unutar standardnog ABB BaseWare okruženja za S4C/S4C+ robote. Prilikom zamene ploče, osigurajte da konfiguracioni parametri robota prepoznaju broj dela 3HAB8108-8 kako bi se održala ispravna mapa I/O i sinhronizacija pogona.
-
Kako ploča podnosi fluktuacije napona u fabričnoj mreži?
DSQC346G podržava širok opseg ulaznog napona od 18V do 32V DC. Ovaj široki opseg omogućava modulu da održava stabilnu obradu čak i ako napajanje od 24V doživi padove ili skokove tokom intenzivnog ubrzanja motora ili događaja u mreži.
-
Da li mogu koristiti DSQC346G za upravljanje eksternim osama?
Da. Pošto funkcioniše kao servo interfejs ploča, DSQC346G može upravljati komunikacijom za dodatne eksterne ose (kao što su pokreti staze ili pozicioneri) ako je pravilno konfigurisana unutar ABB robotskih sistemskih parametara.
