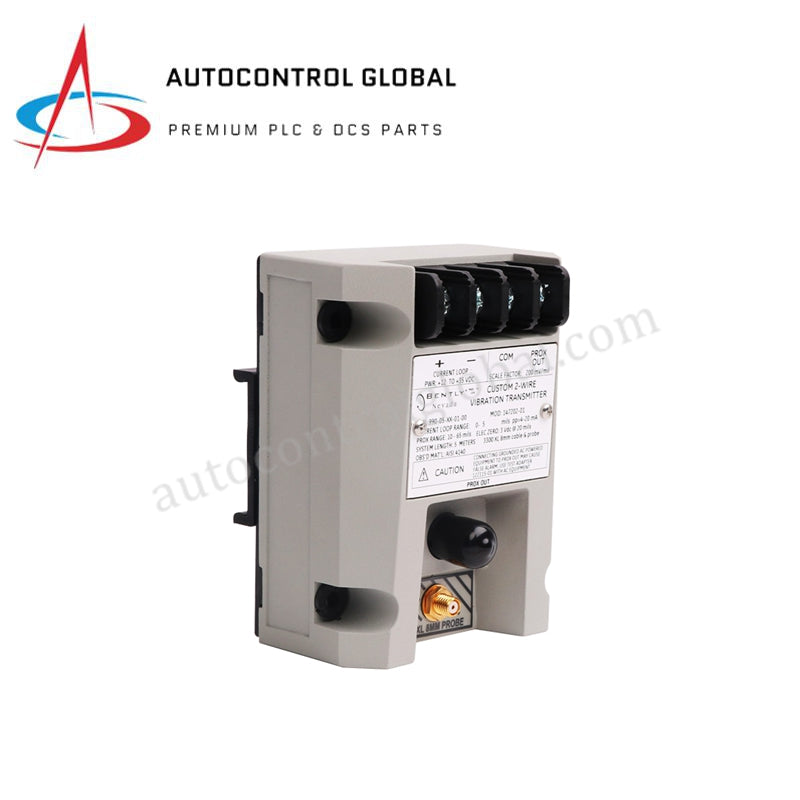

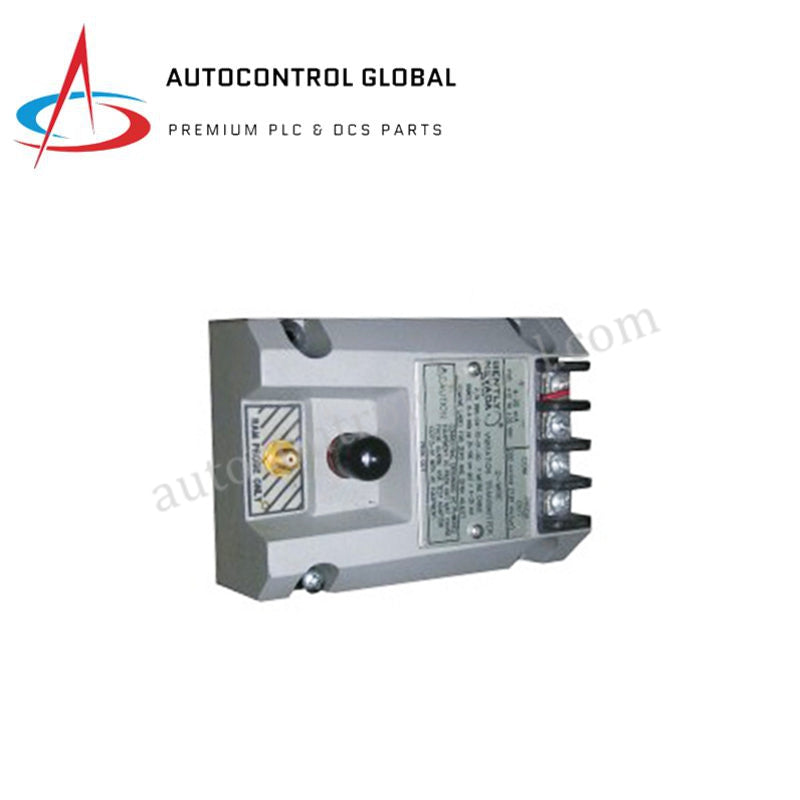

Bently Nevada 990-04-70-02-00 990 serija dvоžičnog transmitera vibracija
Manufacturer: Bently Nevada
-
Part Number: 990-04-70-02-00
Condition：New with Original Package
Product Type: Senzori blizine
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Bently Nevada 990-04-70-02-00 990 predajnik vibracija
Bently Nevada 990-04-70-02-00, takođe katalogizovan kao 990-04-70-02-00 2-žični predajnik vibracija, služi kao namenska hardverska komponenta za pretvaranje signala vrtložne sonde u proporcionalnu strujnu petlju 4–20 mA unutar mreža za nadzor mašina.
Pregled sufiksa i matrica modela
| Pregled sufiksa i matrica modela | Kod opcije | Oznaka |
|---|---|---|
| Specifikacija | 990 | Inženjerska definicija |
| Predajnik vibracija | -04 | 0 do 4 mila pp (0 do 100 μm pp) |
| Puni opseg | -70 | Dužina sistema |
| 7,0 metara (23,0 stope) | -02 | Montaža |
| Vijci za pregradnu montažu | -00 | Odobrenje nadležnog tela |
Nije potrebno
| Hardverske specifikacije | Parametar |
|---|---|
| Specifikacija | 990-04-70-02-00 |
| Model | Bently Nevada |
| Brend | Sjedinjene Američke Države |
| Poreklo | 0,82 kg (transportna masa 2,0 kg) |
| Dimenzije | 100 mm x 74 mm x 53,3 mm |
| Radna temperatura | Standardni industrijski opseg ambijentalnih uslova |
| Potrošnja energije | Napajanje preko petlje, ulaz +12 do +35 VDC |
| Opseg punog obima | 0 do 4 mila pp (0 do 100 μm pp) |
| Izlazni signal | 4–20 mA DC, dvožično proporcionalno |
| Tačnost | ±1,5% punog opsega (bez faktora sonde) |
| Ciljni zazor sonde | 0,5 do 1,75 mm (20 do 55 milova) |
| Otpor petlje | Maksimalno 1.000 oma pri 35 Vdc |
| Deaktivacija signala | Pada ispod 3,6 mA u roku od 100 μs u stanju „Not OK“ |
Skaliranje vrtložne sonde i validacija dinamike rotora
Jedinica radi direktno sa sistemom blizinske sonde 3300 NSv, sa ukupnom električnom dužinom sistema od 7,0 metara. Pravilan rad zavisi od preciznog skaliranja vrtložne sonde radi uspostavljanja tačne validacije napona zazora sa ciljnom vrednošću od -10 VDC u linearnom centru opsega sonde. Interno kondicioniranje signala obrađuje visokofrekventnu dinamiku rotora i obezbeđuje potiskivanje preslušavanja između susednih kanala pre nego što izolaciono kolo pošalje signal 4–20 mA u DCS ili PLC.
Često postavljana pitanja
P: Kako predajnik obrađuje detekciju sistemskog kvara pri odspajanju vodova sonde?
O: Interna logika izvršava brzu reakciju na kvar i spušta izlaznu struju petlje ispod 3,6 mA u roku od 100 μs kada nastupi stanje „Not OK“, što nizvodnim upravljačkim sistemima omogućava da odmah detektuju prekide vodova.
P: Koju konfiguraciju montaže za hardversku instalaciju određuje sufiks opcije -02?
A: Sufiks -02 označava kućište sa vijčanom pregradnom montažom, projektovano za direktno mehaničko pričvršćivanje na ravne površine kućišta pomoću pričvrsnog materijala, umesto kopči za DIN šinu.
Smernice za instalaciju na terenu
Čvrsto montirajte kućište predajnika na ravnu površinu pomoću predviđenih otvora za pregradnu montažu. Uverite se da ukupna dužina sonde 3300 NSv i produžnog kabla iznosi tačno 7,0 metara kako bi se održalo precizno skaliranje vrtložne sonde. Sprovedite koaksijalne vodove sonde kroz odvojeni, uzemljeni kanal, dalje od visokonaponskih vodova za napajanje motora, da biste sprečili spregu šuma usled preslušavanja. Završite kabl dvožične strujne petlje 4–20 mA pomoću oklopljene upredene parice, povezujući oklop kabla sa glavnim uzemljenjem postrojenja u jednoj tački unutar upravljačkog ormara.
