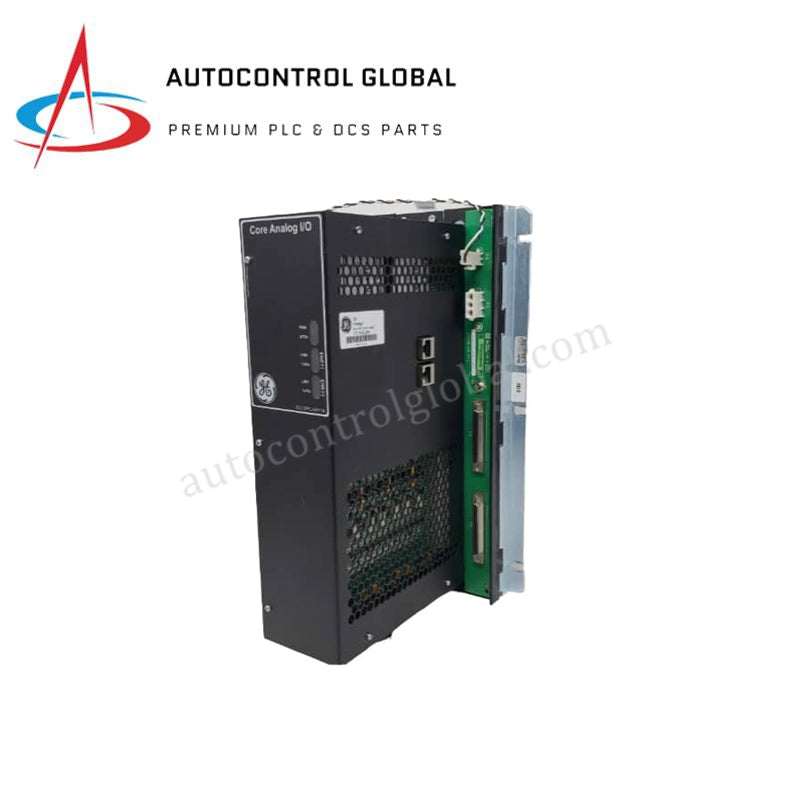

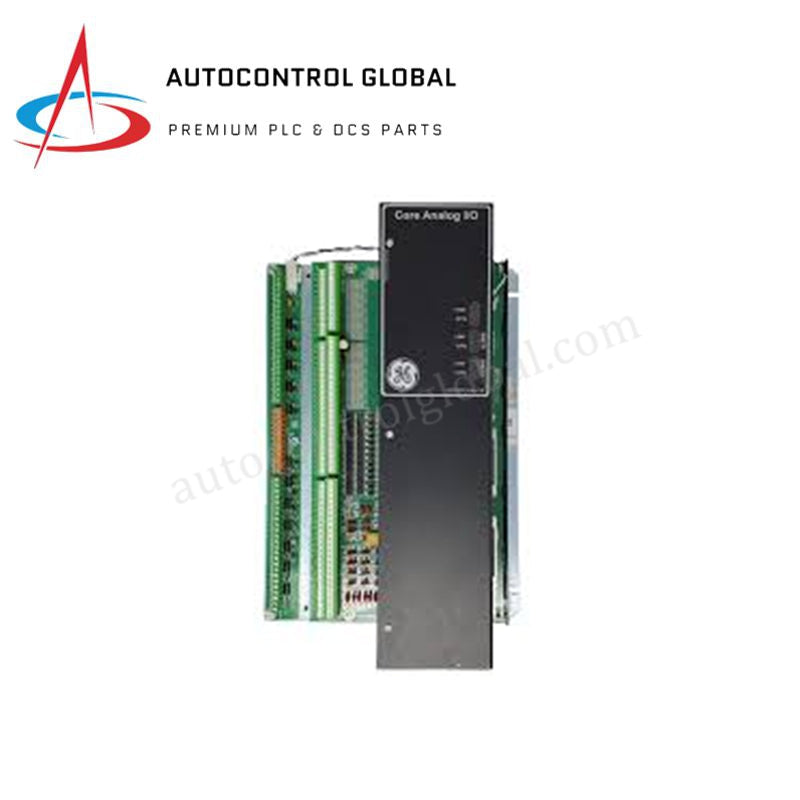

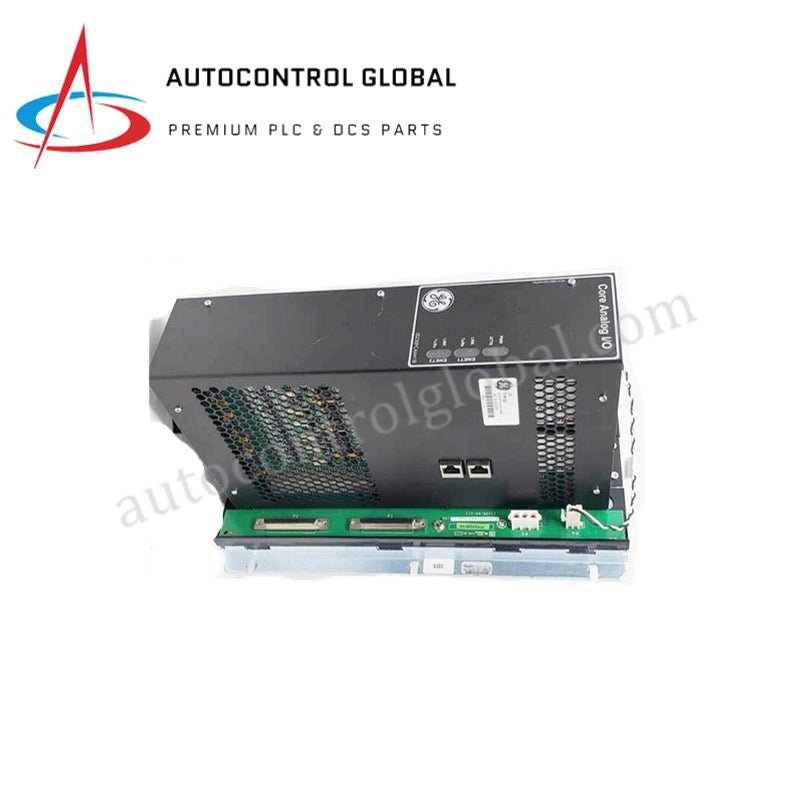

Potpuno novi IS400TCATH1 GE | Industrijski termopar interfejs

Pregled proizvoda

GE IS400TCATH1 (TCA) služi kao primarna ulazna terminalna ploča za termoparove unutar Mark VIe Speedtronic kontrolnog sistema. Ovaj specijalizovani hardver obezbeđuje fizičko povezivanje i kondicionisanje neophodno za interfejs sa termopar senzorima montiranim na terenu u digitalnom kontrolnom okruženju. Prevođenjem niskonaponskih milivoltnih signala u precizne temperaturne podatke, IS400TCATH1 omogućava tačno praćenje izduvnih gasova, temperatura ležajeva i performansi sagorevanja. Njegova uloga ostaje ključna za održavanje efikasnosti turbine i sprovođenje termalne zaštitne logike.

Stanje: 100% potpuno nov i originalan.

Tehničke specifikacije

IS400TCATH1 integriše visokoprecizne referentne spojeve i filtriranje kako bi obezbedio stabilnost merenja u električno bučnim okruženjima termoelektrana.

Inženjerske prednosti

• Precizna kompenzacija hladnog spoja (CJC): IS400TCATH1 poseduje lokalizovane termistore koji prate temperaturu terminalnih šrafova. Ovaj dizajn omogućava sistemu da oduzme ambijentalnu temperaturu na nivou ploče od napona termopara, obezbeđujući apsolutnu tačnost merenja čak i kada temperature u kontrolnoj ormaru variraju.

• Superiorno odbacivanje zajedničkog moda: Hali turbine stvaraju značajne elektromagnetne smetnje. Ova ploča koristi napredno hardversko filtriranje i galvansku izolaciju za suzbijanje šuma od 50/60 Hz i visokofrekventnih impulsa, isporučujući čist signal I/O procesorima bez potrebe za spoljnim izolatorima signala.

• Detekcija prekida u kolu: Ploča uključuje logiku otpornika za povlačenje na visoki/niski nivo kako bi odmah detektovala prekinute žice termopara. Ukoliko senzor otkaže, IS400TCATH1 forsira signal na unapred definisanu vrednost „van opsega“, pokrećući zaštitnu logiku Mark VIe sistema da spreči opasno funkcionisanje zbog nedostajućih podataka.

• Optimizovano visokogusto terminalno povezivanje: Kompaktni modularni raspored podržava više parova termoparova u uskom prostoru ormara. Ova gustina smanjuje ukupan broj potrebnih terminalnih ormara i pojednostavljuje vođenje oklopljenih produžnih žica termopara.

• Industrijska otpornost i izdržljivost: GE proizvodi TCATH1 sa komponentama visoke pouzdanosti koje podnose kontinuirani rad na 60°C. Ploča je otporna na vibracije i nivoe vlage uobičajene u industrijskim procesnim kontrolama, održavajući stabilnost kalibracije tokom dugih servisnih intervala.

Često postavljana pitanja

P: Da li IS400TCATH1 podržava uzemljene termoparove?

O: Da. Visokoimpedantni izolovani ulazi ploče podržavaju i uzemljene i neuzemljene konfiguracije termoparova. Međutim, preporučujemo korišćenje neuzemljenih senzora za najviši nivo otpornosti na šum u dugim poljskim instalacijama.

P: Mogu li kombinovati različite tipove termoparova (npr. tip K i tip J) na jednoj ploči?

O: Sa hardverske strane, terminali su identični; međutim, softverska konfiguracija Mark VIe I/O paketa definiše linearizacione krive. Dok ploča obrađuje fizičke signale, morate osigurati da podešavanja u ToolboxST softveru odgovaraju specifičnom tipu termopara povezanom na svaki par kanala.

P: Da li je potrebno ponovo kalibrisati ploču nakon instalacije?

O: IS400TCATH1 dolazi fabrički kalibrisan. Pošto merenja termopara zavise od tabela za konverziju milivolta u temperaturu i ugrađene CJC, sistem automatski održava tačnost. Periodične „nulte“ provere putem Mark VIe dijagnostičkog softvera su dovoljne za standardno održavanje.

P: Kako proveriti grešku „Hladnog spoja“?

O: Ploča pruža dijagnostičke povratne informacije Mark VIe kontroleru. Ako ugrađeni CJC termistor otkaže ili razlika temperature između terminalnih blokova postane prevelika, sistem pokreće alarm „CJC van granica“, identifikujući specifičnu ploču koja zahteva pregled.
