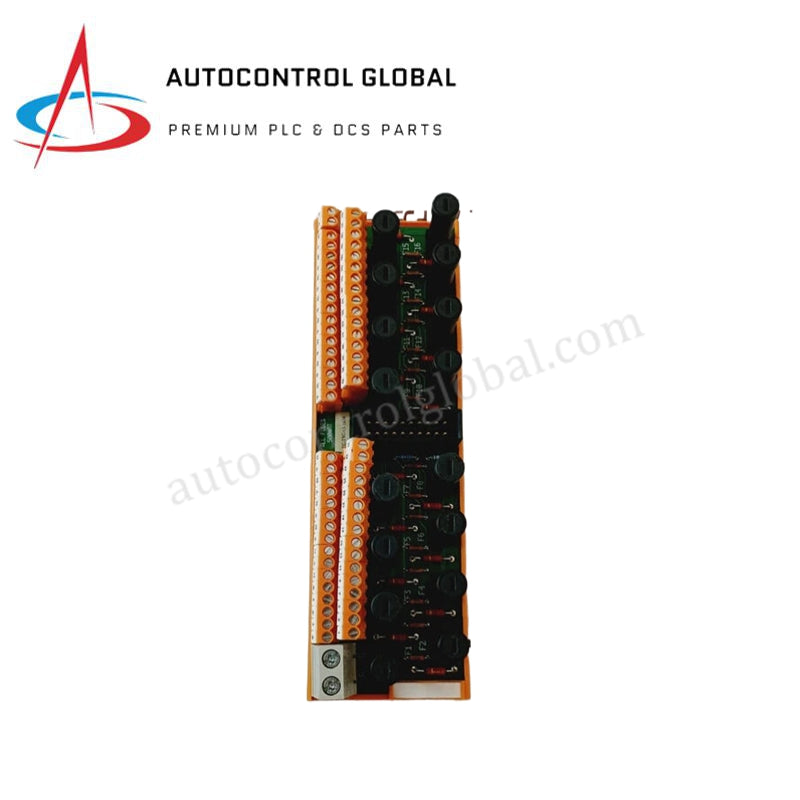

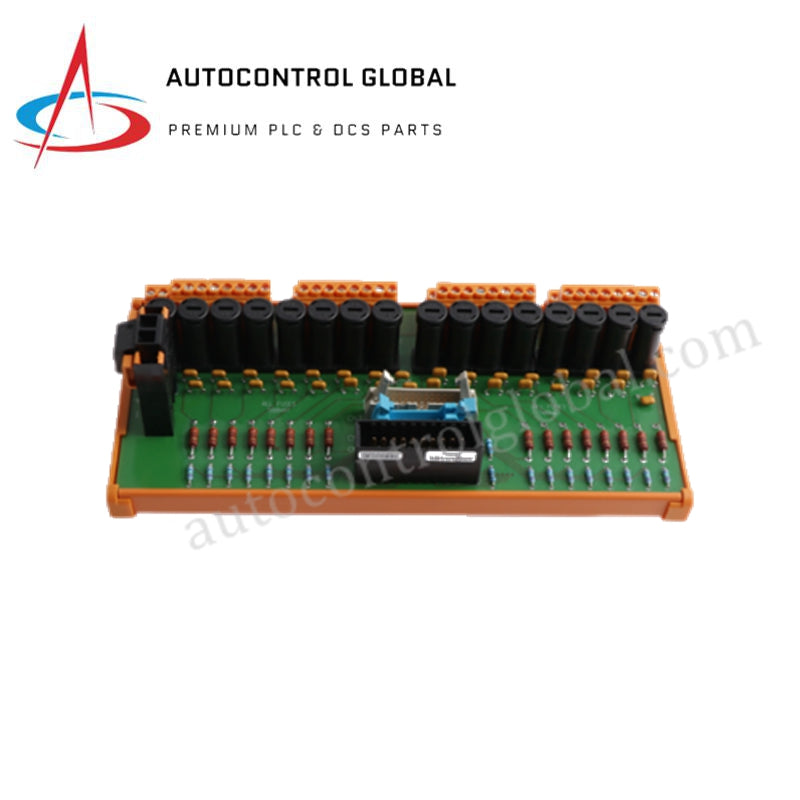

FC-TSGASH-1624 Honeywell | Menadžer bezbednosti za terensku terminaciju

Pregled proizvoda

The FC-TSGASH-1624 (model: FC-TSGASH-1624) je visokopouzdan modul za priključivanje na terenu (FTA) koji je razvijen od strane Honeywell-a za upotrebu sa platformama Safety Manager® i Experion® SIS (sigurnosni instrumentacioni sistem). Ovaj modul funkcioniše kao specijalizovani fizički interfejs između sigurnosno kritičnih terenskih senzora—konkretno detektora gasa i plamena—i visokog gustog analognog ulaznog modula poput SAI-1620m.

Dizajniran da zadovolji stroge zahteve okruženja sa SIL ocenom, the FC-TSGASH-1624 (broj dela: FC-TSGASH-1624) obezbeđuje neophodnu kondicioniranje signala, usklađivanje impedanse, i distribuciju za 16 nezavisnih analognih kanala. Podržava HART komunikacione protokole, omogućavajući dijagnostiku prolaza i daljinsku konfiguraciju terenskih instrumenata. Svaki kanal je opremljen pojedinačnom zaštitom osiguračem kako bi se osiguralo da lokalizovani kvarovi na terenu ne ugroze integritet celog sigurnosnog kruga.

Detaljne tehničke specifikacije

The FC-TSGASH-1624 je izrađen prema sledećim profesionalnim inženjerskim standardima:

• Proizvođač: Honeywell (SAD)

• Broj modela: FC-TSGASH-1624

• Tip proizvoda: Skup za priključivanje na terenu sa 16 kanala (FTA)

• Arhitektura sistema: Honeywell Safety Manager / Experion SIS

• Ulazni kanali: 16 analognih ulaza sa zajedničkim 0V referentnim naponom

• Opseg ulaznog signala: 0–20 mA ili 4–20 mA (podržava do 25 mA prekoračenja)

• Otpornost ulaza: 500 Ω ± 5%

• Izlazni signal: Izlaz 0–4 V DC za analogni ulazni modul

• Tačnost merenja: ±0.Tipično 1%

• Zahtevi za napajanje: Spoljni nominalni izvor napajanja 24 V DC

• Zaštita kola: Osigurači po kanalu od 500 mA (Schurter ili ekvivalent)

• Priključivanje ožičenja: Vijčani priključci koji podržavaju žice do 2.5 mm² (AWG 14)

• Konfiguracija montaže: DIN EN šina (TS32 / TS35 × 7.5)

• Dimenzije: 22.5 cm x 10.8 cm x 8.5 cm (približno 225 x 70 x 60 mm veličina kartice)

• Težina: 0.52 kg (1.15 lbs)

• Sertifikati: CE, TUV, UL, i CSA (sigurnosno ocenjeno)
