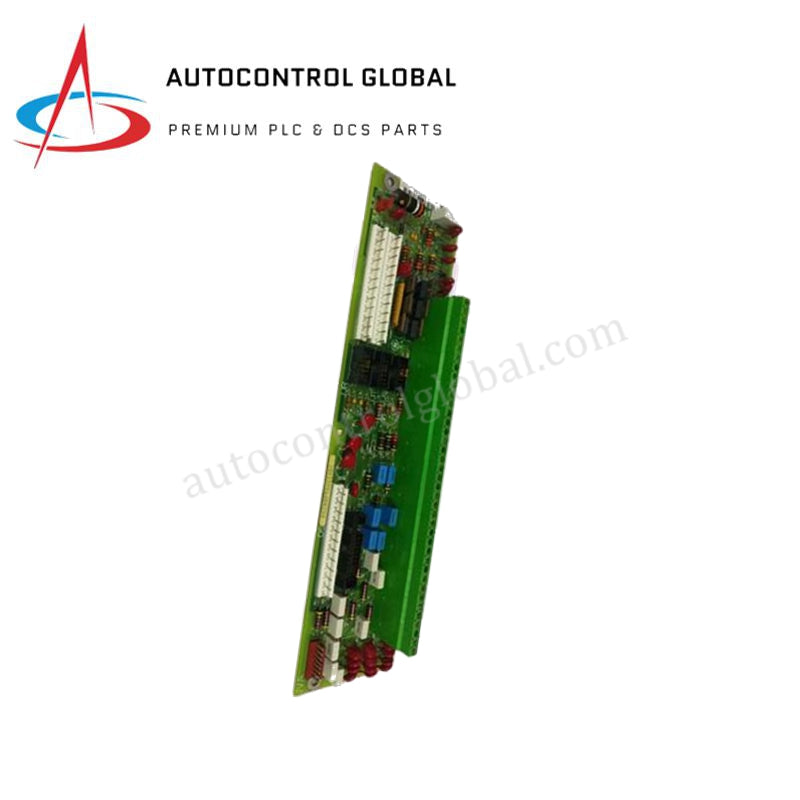

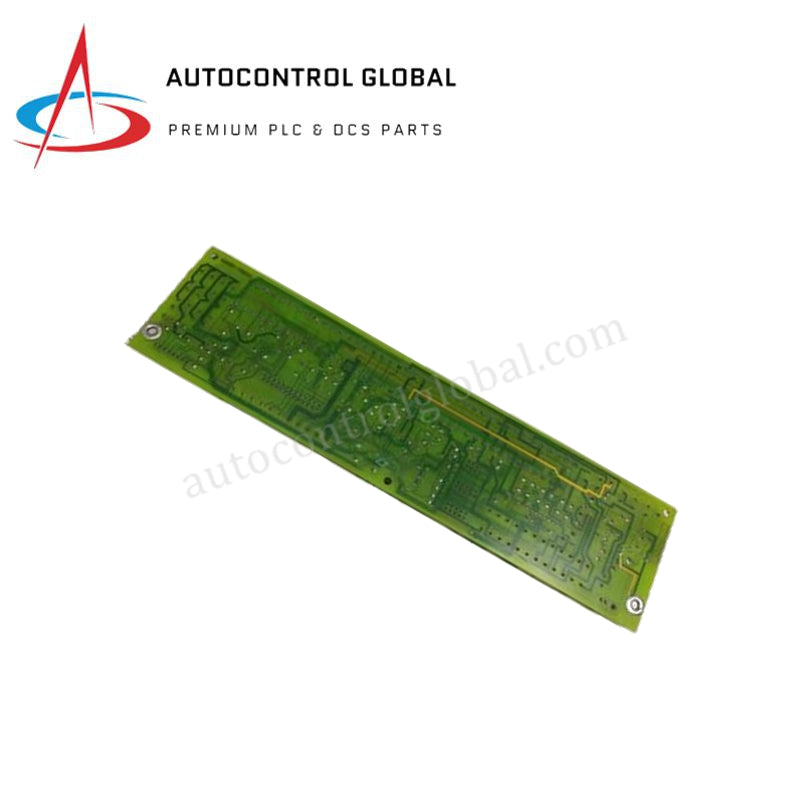

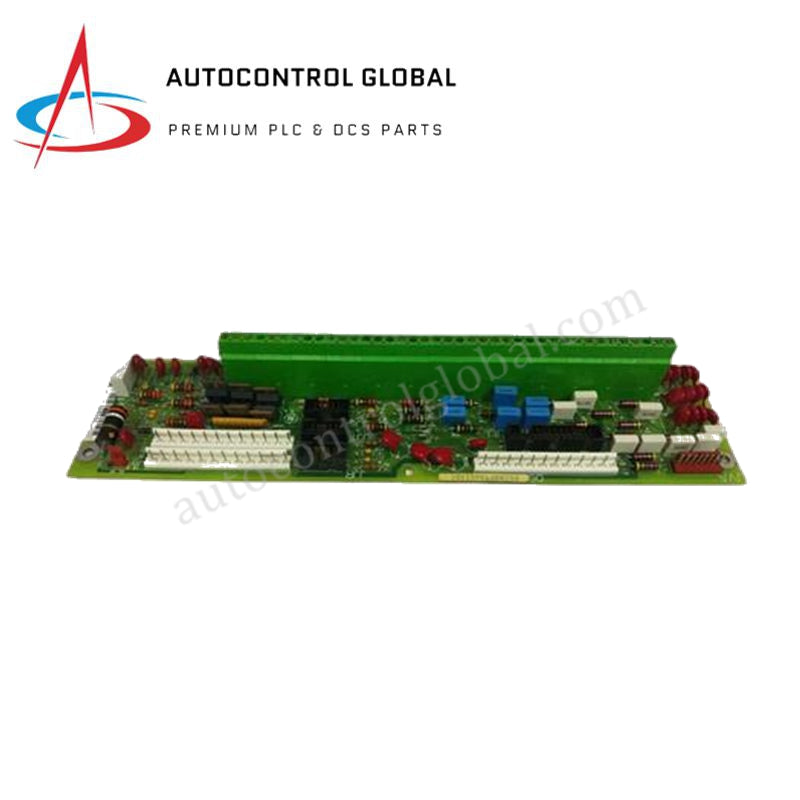

GE DS200PTBAG1ABA Mark V serija modul za završetak
Manufacturer: GE Fanuc
-
Part Number: DS200PTBAG1ABA
Condition：New with Original Package
Product Type: Moduli za prekid zaštite
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Konfigurisana za kritično završavanje signala zaštite u Mark V sistemima za upravljanje turbinama, GE DS200PTBAG1ABA (DS200PTBA modul za zaštitno završavanje) obezbeđuje direktno fizičko/električno izvršenje. Radeći unutar nezavisne P-Core (Protective Core) arhitekture, ovaj hardverski komponent uslovljava i usmerava detekciju plamena, napone generatora/autobusa, ulaze sa senzora brzine osovine i ulaze sa strujnih transformatora (CT). Modul poseduje integrisane terminalne blokove, terminalne nosače i J1 džamper konfigurisan za kontrolu zvučnog alarma sirene na susednim TCEB pločama.
Hardverske specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | DS200PTBAG1ABA |
| Proizvođač | GE |
| Poreklo | SAD |
| Težina | 0,32 kg |
| Dimenzije | 28,8 cm x 7,2 cm x 3,8 cm |
| Radna temperatura | 0 do +60 °C (standardni industrijski opseg) |
| Potrošnja energije | Pasivna završna ploča; usmerava 335 VDC preko JVA |
| Osnovni model | DS200PTBA |
| Lokacija jezgra | P-Core, slot 6 |
| Ukupno završnih tačaka | 144 tačke (TB1 i TB2, po 72 terminala) |
| Konektori | Tri 10-pinska konektora (JJR, JJT, JJS); 6 terminalnih nosača |
| Premaz PCB-a | Normalan (ne-konformalni) |
Tehničke karakteristike industrijske kontrole i pogona
DS200PTBAG1ABA se direktno povezuje sa komunikacionim mrežama kontrolnog backplane-a Mark V sistema kako bi izvršio determinističke zaštitne rutine. Da bi se obezbedila propagacija signala bez kašnjenja, ploča održava strukturnu separaciju između visokonaponskih distribucionih linija i niskonaponskih petlji senzora brzine. Integracija sistema zahteva preciznu verifikaciju kompatibilnosti firmware-a između TCEB, TCQE i TCTG procesorskih ploča koje se povezuju. Ova arhitektura održava determinističke vremenske zahteve neophodne za pokretanje hardverski povezanih hitnih prekidača prekomerne brzine bez oslanjanja na standardne sekvencijalne petlje procesora aplikacionog sloja.
Često postavljana pitanja
P: Koji je tačan operativni efekat uklanjanja J1 džampera na DS200PTBAG1ABA? O: Uklanjanjem J1 džampera prekida se fizička kontinuitet alarma koji vodi do TCEB ploče, čime se utišava zvučni alarm sirene povezan sa sistemom.
P: Da li ovaj modul podržava zamenu u toku rada sistema upravljanja turbinom (hot-swap)? O: Ne. Pošto modul distribuira 335 VDC preko JVA veze do detektora plamena i procesuira kritične hitne signale prekida, sistem mora biti isključen i stavljen u bezbedno stanje pre zamene kako bi se sprečili slučajni prekidi ili električni udar.
P: Kako DS200PTBAG1ABA obezbeđuje izolaciju visokog napona za petlje detekcije plamena? O: Ploča izoluje distribucioni put napajanja detektora plamena od 335 VDC kroz fizičko razmicanje tragova i posvećenu separaciju terminala na PCB-u, sprečavajući međusobne smetnje i curenje struje koje bi mogle da naruše niskonaponske signale brzine i PT/CT.
Uputstva za montažu na terenu
- Montaža i orijentacija: Sigurno postavite modul u lokaciju 6 u okviru Mark V P-Core nosača. Osigurajte da su svi najlonski distanceri potpuno uključeni kako bi se sprečilo savijanje PCB-a.
- Ožičenje i uzemljenje: Završite poljsko ožičenje na TB1 i TB2 koristeći standardne industrijske alate za skidanje izolacije. Održavajte pravilnu kontinuitet uzemljenja štita na predviđenoj šini za uzemljenje; ne dozvolite da pletenice štita dodiruju susedne aktivne terminale.
- Usmeravanje provodnika: Razdvojite ožičenje detektora plamena od 335 VDC od niskonaponskih signala senzora brzine i CT unutar unutrašnjih kanala za kablove kako biste minimizirali elektromagnetne smetnje.
- Uključivanje konektora: Proverite da su tri 10-pinska konektora (JJR, JJT i JJS) potpuno priključena i zaključana pre nego što uključite napajanje nosača.
