GE Fanuc IC694CHS398 serijski proširivi nosači za PACSystems RX3i
Manufacturer: GE Fanuc
-
Part Number: IC694CHS398
Condition：New with Original Package
Product Type: PLC stražnje ploče
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

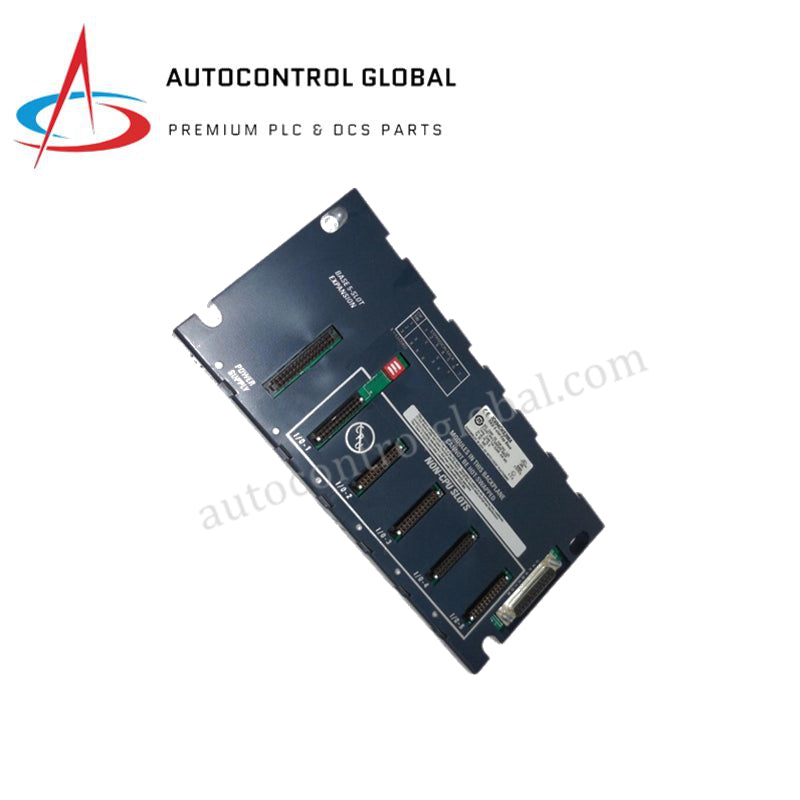

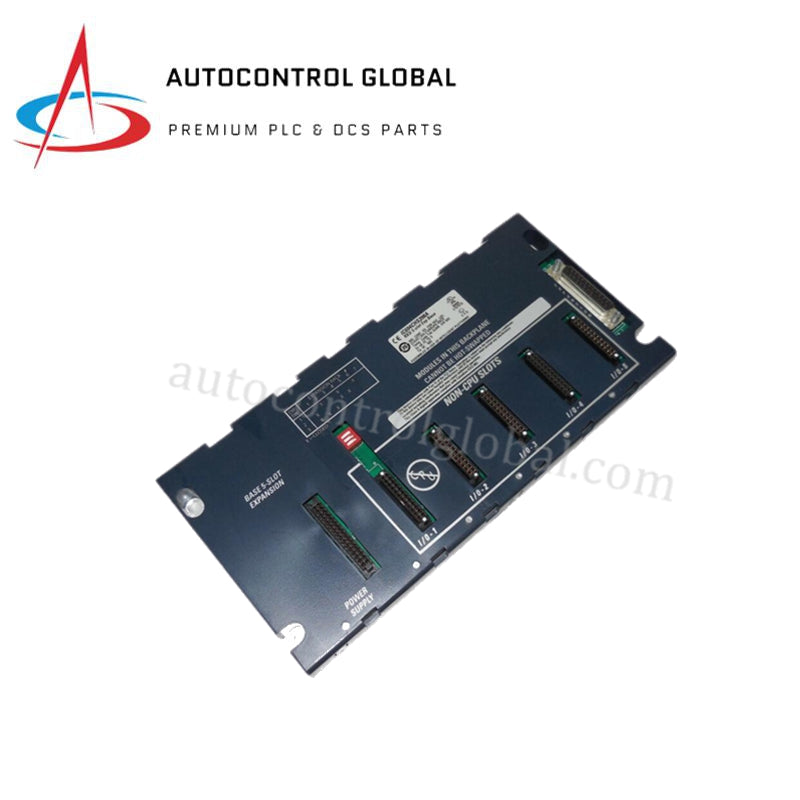

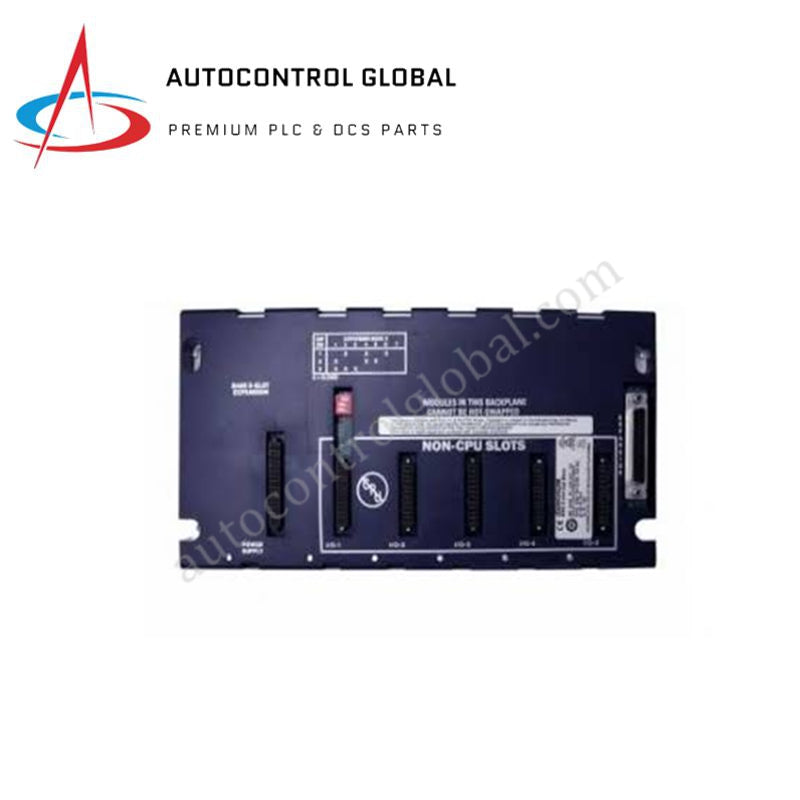

GE Fanuc IC694CHS398 PACSystems RX3i serijska proširna ploča
GE Fanuc IC694CHS398, takođe katalogizovan kao serijska proširna ploča IC694CHS398, služi kao namenski hardverski element za smeštaj i međusobno povezivanje RX3i sistemskih modula unutar platformi PACSystems RX3i. Upravlja fizičkim povezivanjem magistrale i distribucijom napajanja kroz pet proširnih slotova za digitalne, analogne i komunikacione kartice.
Specifikacije hardvera
| Parametar | Specifikacija |
|---|---|
| Model | IC694CHS398 |
| Brend | GE Fanuc / Emerson |
| Poreklo | SAD |
| Težina | 0,88 kg (1,94 lb) |
| Dimenzije | 35 x 130 x 135 mm |
| Radna temperatura | 0 do 40 stepeni C |
| Potrošnja energije | 0,85 W (interno opterećenje od 170 mA pri 5 VDC) |
| Broj slotova | 5 slotova |
| Napon magistrale | Interno logičko napajanje od 5 VDC |
| Nadmorska visina za instalaciju | 1000 MSL |
| Radna vlažnost | 80% bez kondenzacije |
Deterministička magistrala zadnje ploče PACSystems RX3i
IC694CHS398 usmerava komunikacione signale velike brzine serijske magistrale zadnje ploče između proširnih modula i osnovne ploče glavnog CPU-a. Brzina komunikacije magistrale omogućava brzu razmenu podataka između rekova bez uskih grla u propusnom opsegu. Integrisana kompatibilnost firmvera kroz celu RX3i porodicu obezbeđuje predvidljivo vreme skeniranja i determinističko skaliranje gustine I/O tačaka kroz distribuirane topologije rekova.
Često postavljana pitanja
P: Da li proširna ploča IC694CHS398 podržava instalaciju lokalnog CPU-a?
O: Ne, serijske proširne ploče ne mogu direktno da prihvate lokalne RX3i CPU module. Ovu ploču morate povezati sa primarnom CPU osnovnom pločom pomoću namenski predviđenih kablova proširne magistrale.
P: Kako funkcioniše interna distribucija napajanja kroz 5 slotova?
O: Zadnja ploča distribuira logičko napajanje koje obezbeđuje modul sistemskog napajanja kroz sve proširne slotove, pri čemu njena sopstvena kola magistrale troše osnovnih 0,85 W (170 mA pri 5 VDC).
P: Da li se moduli Series 90-30 mogu direktno instalirati u ovu RX3i proširnu ploču?
O: Odabrani I/O moduli Series 90-30 mehanički su i električno kompatibilni sa RX3i serijskim proširnim pločama, pod uslovom da konfiguracija host RX3i CPU sistema podržava konkretne kataloške brojeve modula.
Smernice za instalaciju na terenu
Čvrsto pričvrstite zadnju ploču IC694CHS398 na uzemljenu metalnu ploču unutar upravljačkog ormara pomoću standardnih montažnih vijaka. Pre priključivanja napajanja proverite da li je ram ormara povezan sa lokalnim zaštitnim uzemljenjem. Vodite kablove serijske proširne magistrale najmanje 300 mm od visokonaponskih provodnika motora kako biste smanjili elektromagnetne smetnje. Obezbedite nesmetano vertikalno strujanje vazduha oko strukture rekova kako bi radna temperatura okoline pri punom opterećenju ostala ispod 40 stepeni C.
