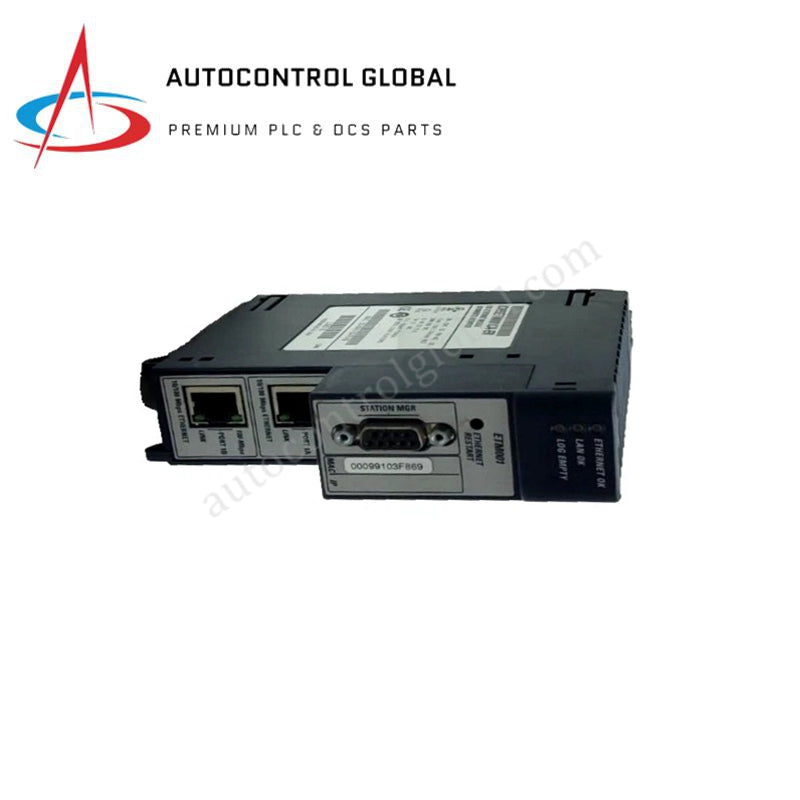

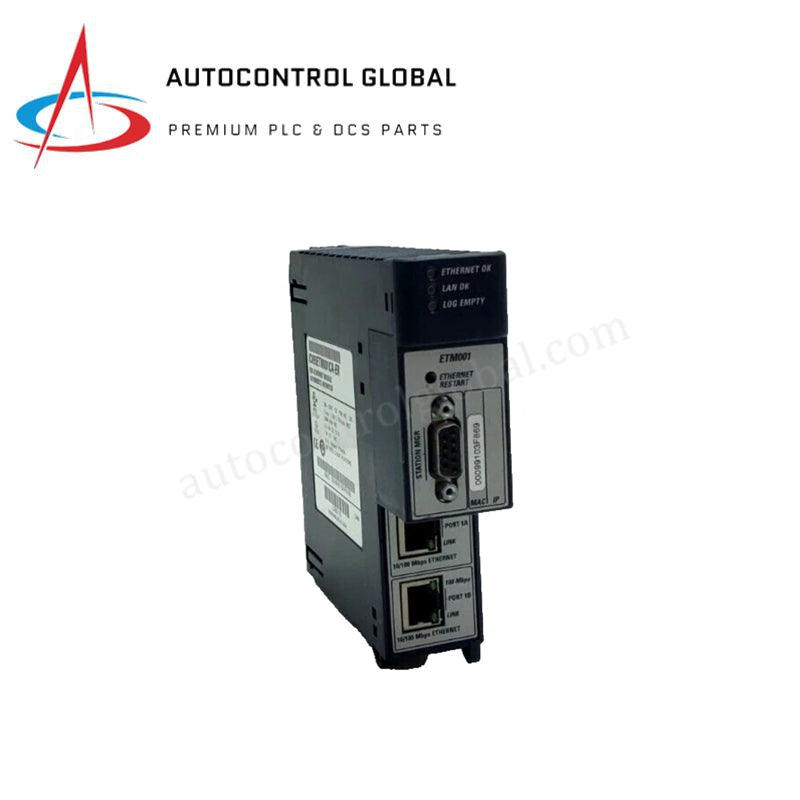

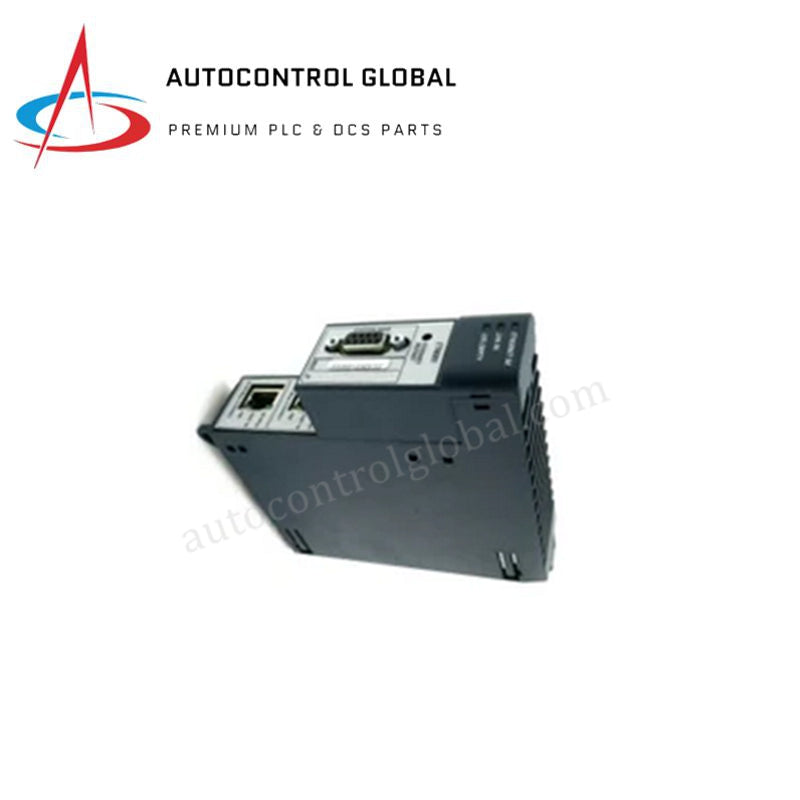

GE Fanuc IC695ETM001CA-ER Ethernet modul | Novi i originalni lager
Manufacturer: GE Fanuc
-
Part Number: IC695ETM001CA-ER
Condition：New with Original Package
Product Type: Ethernet interfejs moduli
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC695ETM001CA-ER PACSystems RX3i serija
GE Fanuc IC695ETM001CA-ER, takođe katalogizovan kao GE Fanuc IC695ETM001CA Ethernet interfejs modul, funkcioniše kao namenski hardverski komponent za brzu mrežnu komunikaciju unutar PACSystems RX3i platformskih mreža.
Hardverske specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | IC695ETM001CA-ER |
| Brend | GE Fanuc |
| Poreklo | SAD |
| Težina | 0,35 kg |
| Dimenzije | 160 mm x 100 mm x 45 mm |
| Radna temperatura | 0 do +60 °C |
| Potrošnja energije | Zavisna od potrošnje logike na leđnoj ploči |
| Portovi | 2 x 10/100 Mbps Ethernet (RJ-45) |
| Podržani protokoli | Modbus TCP/IP, SRTP, Ethernet Global Data (EGD), SNMP |
| Kapacitet konekcije | Do 64 istovremene TCP/IP konekcije |
| IP adresiranje | Statičko ili DHCP dodeljivanje |
| Kompatibilna platforma | PACSystems RX3i |
| Programsko okruženje | Proficy Machine Edition |
| Indikatori | LED status za LINK, AKTIVNOST i MODUL OK |
| Temperatura skladištenja | -40 do +85 °C |
| Vlažnost | 5-95% RH, bez kondenzacije |
| Certifikati | UL, CE, CSA, usklađen sa RoHS |
Industrijska kontrola i determinističke mreže za pogone
Interfejs modul izvršava mrežno usmeravanje velike propusnosti preko internih dualnih PCI i serijskih leđnih puteva. Povećava metrike sistemske povezanosti koristeći Profinet / EtherNet/IP determinističke mreže za povezivanje nadzornih radnih stanica i susednih kontrolera u sinhronizovanu mrežnu matricu. Modul integriše specifične licence za brzinu komunikacije na leđnoj magistrali kako bi obrađivao do 64 istovremene TCP/IP konekcije bez degradacije intervala skeniranja logike. Potpuna kompatibilnost sa firmware flešom omogućava sinhronizovane parametarske nadogradnje preko Modbus TCP/IP, SRTP i Ethernet Global Data (EGD) kanala, osiguravajući deterministička vremena transakcija u kritičnim automatizacijskim infrastrukturama.
Često postavljana pitanja
P: Koja su ograničenja struje i opterećenja leđne ploče prilikom ubacivanja više IC695ETM001CA-ER modula u jedan RX3i ormar?
O: Svaki komunikacioni modul crpi operativnu logičku snagu direktno sa 5 VDC i 3,3 VDC naponskih vodova leđne ploče. Inženjeri moraju proveriti da zbirna potrošnja svih aktivnih modula ne premašuje naznačeni izlazni kapacitet napajanja RX3i jedinice.
P: Da li ovaj modul podržava zamenu u radu (hot-swap) tokom aktivnog mrežnog rada?
O: PACSystems RX3i infrastruktura dozvoljava hot-swap operacije za ovaj tip modula. Međutim, izvlačenje aktivnog interfejsa trenutno prekida svih 64 istovremene TCP/IP konekcije, što zahteva protokole mrežne redundancije ili konfiguracije CPU u hot-standby režimu za praćenje podataka tokom fizičke zamene modula.
Uputstva za montažu na terenu
- Poravnavanje i umetanje kućišta: Umetnite modul u odabrani standardni slot univerzalne leđne ploče RX3i. Gurnite karticu duž oblikovanih vođica kućišta dok zadnji konektori potpuno ne uspostave vezu sa leđnom pločom, zatim zaključajte gornje i donje držače za fiksiranje.
- Izolacija komunikacionih kablova: Usmerite Ethernet kablove sa kategorijskom ocenom kroz kanale za kablove sa niskim šumom. Održavajte sve mrežne komunikacione žice fizički izolovanim od visokonaponskih AC provodnika, induktivnih prekidača i priključaka motora kako biste ograničili spoljašnje smetnje.
- Integritet uzemljenja oklopa: Osigurajte da se oklopi RJ-45 kablova sigurno povežu sa metalnim uzemljenjem port interfejsa. Okvir RX3i ormara mora održavati nisku impedanciju veze sa centralnom fabričkom uzemljivačkom šinom kako bi se obezbedilo kontinuirano suzbijanje međusobnih smetnji.
