GE Fanuc IC697PWR711J Serija 90-70 Tehnički list i priručnik
Manufacturer: GE Fanuc
-
Part Number: IC697PWR711J
Condition：New with Original Package
Product Type: Moduli napajanja
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

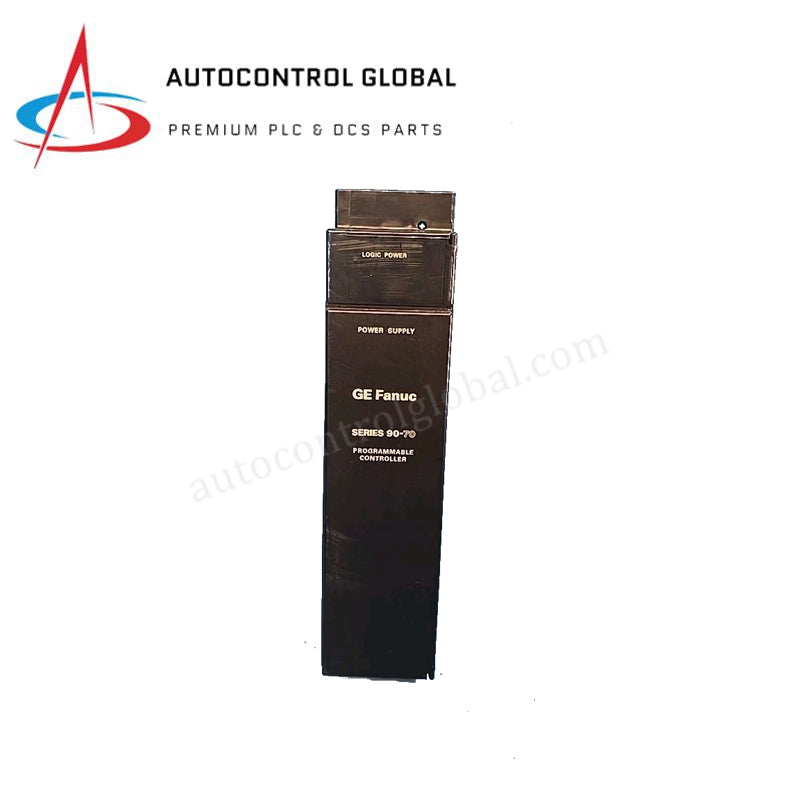

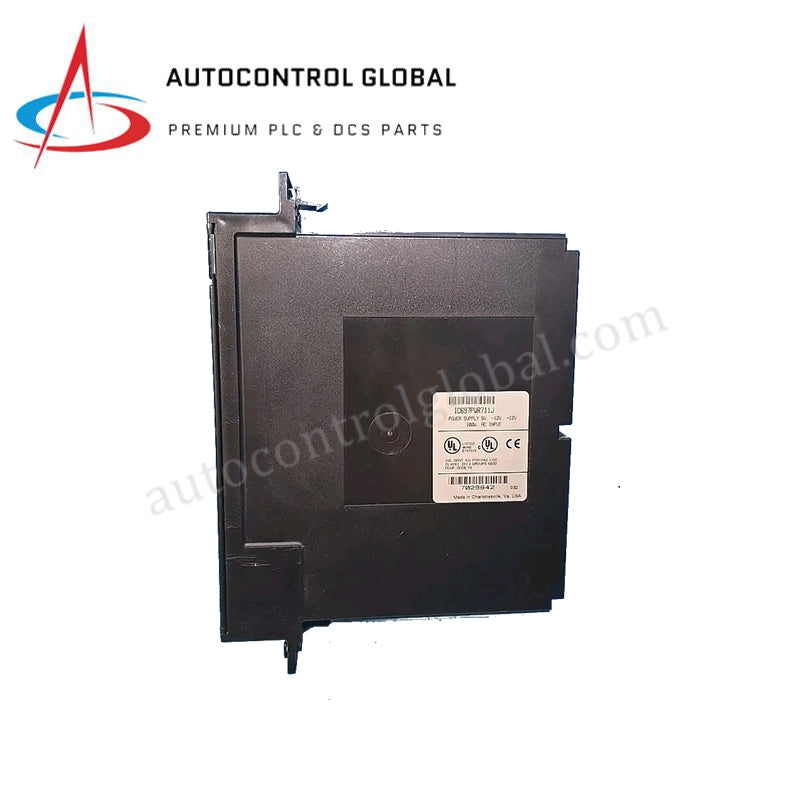

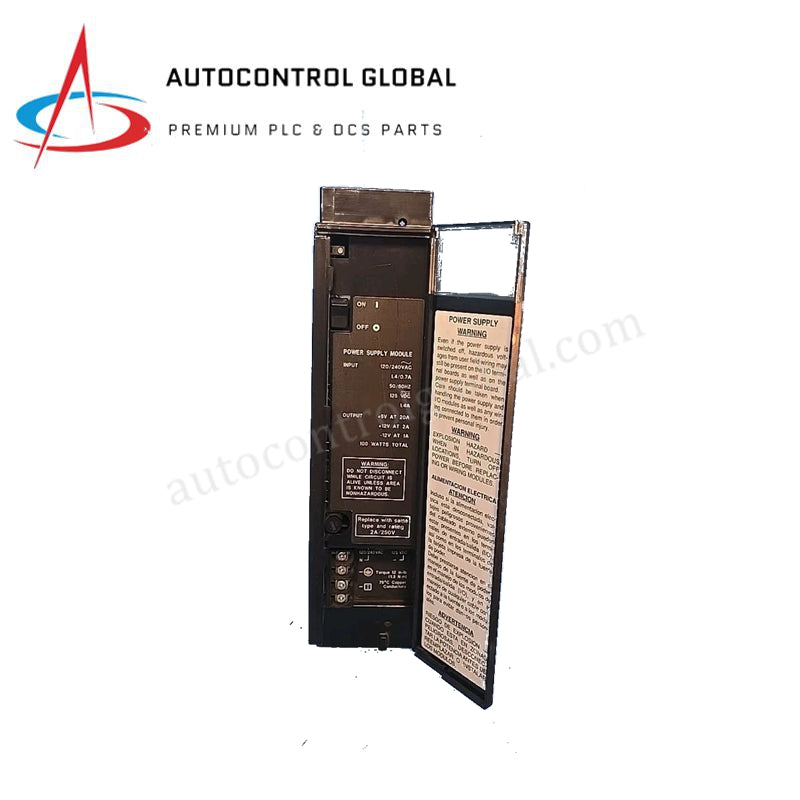

GE Fanuc IC697PWR711J Serija 90-70 Modul napajanja
GE Fanuc IC697PWR711J, takođe katalogizovan kao IC697PWR711 modul napajanja, funkcioniše kao namenski hardverski komponent za regulisanu distribuciju napajanja unutar Series 90-70 PLC platformi. Modul pretvara ulaznu visokonaponsku primarnu snagu u regulisane logičke napone za napajanje centralne procesorske jedinice, lokalnih ulazno/izlaznih kartica i komunikacionih koprocesora. Montira se sigurno u predviđeni primarni slot glavnog kućišta.
Hardverske specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | IC697PWR711J |
| Brend | GE Fanuc |
| Poreklo | Sjedinjene Američke Države |
| Težina | 1,7 kg (3,75 lbs) |
| Dimenzije | 7,0 cm x 29,2 cm x 21,6 cm (2,8 in x 11,5 in x 8,5 in) |
| Radna temperatura | 0 do 60 °C |
| Potrošnja energije | Približno 90 W ulazne snage (tipično) |
| Ulazni napon (AC) | 120/240 VAC (automatski izbor) |
| Ulazni napon (DC) | 125 VDC |
| Opseg ulazne frekvencije | 47-63 Hz |
| +5 VDC izlazni kapacitet | Do 50 A |
| +12 VDC izlazni kapacitet | Do 4 A |
| -12 VDC izlazni kapacitet | Do 1 A |
| Konfiguracija hlađenja | Prirodna konvekcija |
| Radna vlažnost | 5-95% bez kondenzacije |
PLC podsistem napajanja i skaliranje gustine I/O
IC697PWR711J obezbeđuje primarne električne sabirnice potrebne za održavanje stabilnih kanala komunikacije sabirnice unutar kućišta. Sa strujom do 50 A na +5 VDC logičkoj sabirnici, modul određuje maksimalne profile skaliranja gustine I/O za celu konstrukciju rama. Ugrađena pravila kompatibilnosti firmvera prate stroge pragove napona, omogućavajući internim dijagnostičkim kolima automatsko isključivanje u slučaju pregrevanja ili prekomerne struje, bez ugrožavanja integriteta podataka susednih modula.
Često postavljana pitanja
P: Da li IC697PWR711J modul napajanja podržava hot-swap ili zamenu dok je PLC ram u radu?
O: Ne. IC697PWR711J nije hot-swappable. Svi primarni izvori napajanja (AC ili DC linije) moraju biti potpuno izolovani i isključeni pre uklanjanja ili umetanja ovog modula u kućište kako bi se izbeglo destruktivno električno varničenje ili oštećenje logičkih tragova sabirnice.
P: Kako se upravlja izborom ulaznog napona između 120 VAC i 240 VAC režima?
O: Konfiguracija ulaznog napona se obavlja automatskom internom detekcijom. Nisu potrebni fizički džamperi, klizači ili ručna podešavanja prekidača za prelazak između 120 VAC i 240 VAC radnih granica.
P: Kakvo je ponašanje modula nakon događaja isključenja zbog prekomerne struje?
O: Modul poseduje elektronsku zaštitu od prekomerne struje sa automatskim mehanizmom ponovnog pokretanja. Kada se uslov kratkog spoja ili preopterećenja ukloni sa sabirnice ili priključenih modula, napajanje se automatski ponovo inicijalizuje i vraća +5 VDC i ±12 VDC izlazne sabirnice.
Uputstva za montažu na terenu
- Pravila za raspored slotova: IC697PWR711J mora biti instaliran isključivo u levu najudaljeniju poziciju u okviru rama Series 90-70. Proverite da li se zadnji konektori kola savršeno poklapaju sa blokom za povezivanje na sabirnici pre nego što primenite pritisak za umetanje.
- Priključci primarnih terminala: Svi ulazni naponski kablovi (120/240 VAC ili 125 VDC) treba da se usmere kroz predviđene terminalne blok konektore koristeći proverene preseke žica koje mogu da nose punu struju opterećenja bez prevelikih padova napona.
- Implementacija uzemljenja kućišta: Povežite niskoomski uzemljivač sa primarnog zaštitnog terminala (PE) na modulu napajanja direktno sa glavnom bakarnom uzemljivačkom šinom industrijskog kućišta.
- Termalni razmaci za hlađenje: Da bi se održalo optimalno prirodno konvekciono hlađenje, ne blokirajte ventilacione rešetke na gornjoj ili donjoj ploči kućišta modula. Održavajte minimalni ambijentalni razmak od 50 mm od kablovskih kanala kako biste sačuvali radni temperaturni opseg od 0 do 60 °C.
