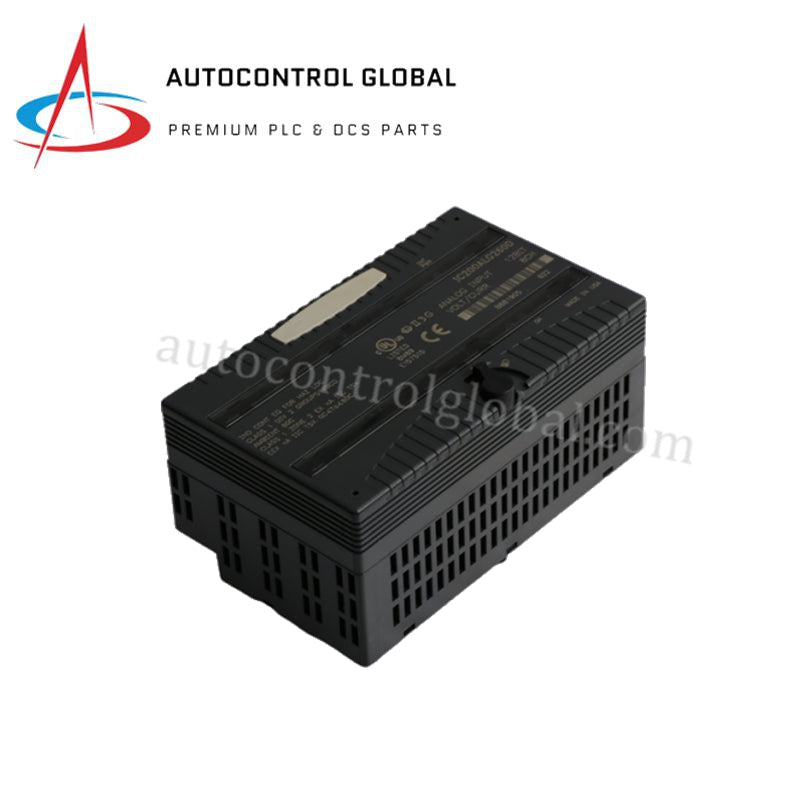

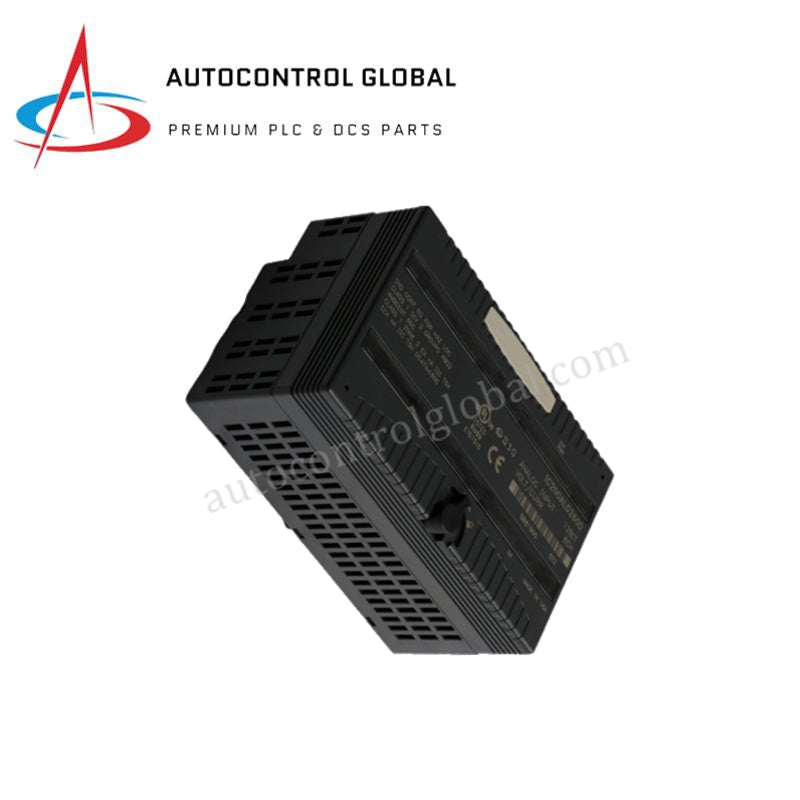

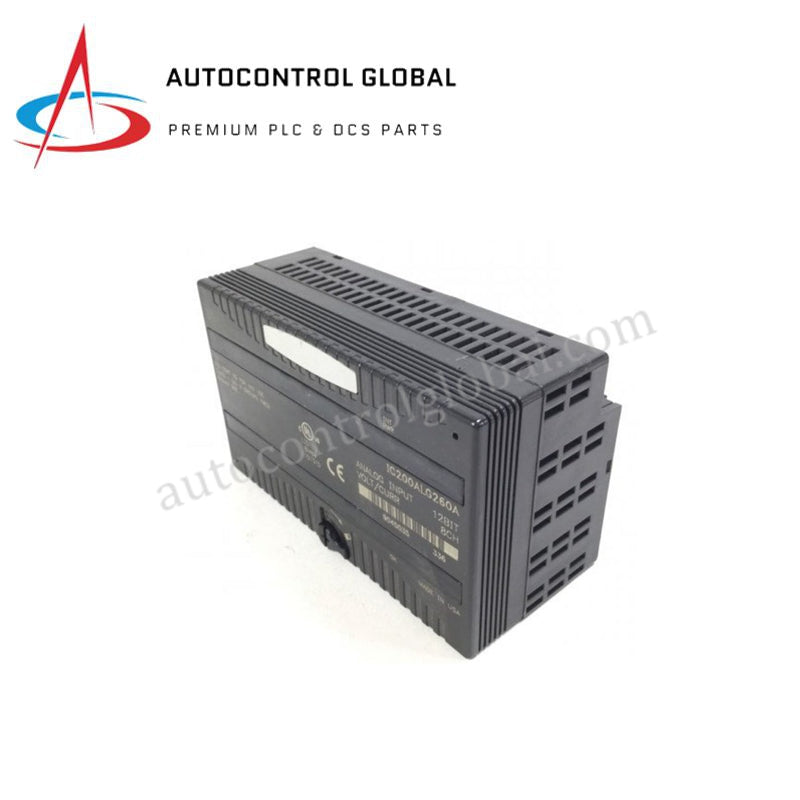

GE IC200ALG260D VersaMax modul za analogni ulaz
Manufacturer: GE Fanuc
-
Part Number: IC200ALG260D
Condition：New with Original Package
Product Type: Moduli analognih ulaza
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE IC200ALG260D VersaMax analogni ulazni modul
GE IC200ALG260D, takođe katalogizovan kao analogni ulazni modul IC200ALG260, predstavlja namensku hardversku komponentu za pretvaranje analognih signala transmitera od 4–20 mA u digitalne podatke u okviru GE VersaMax PLC platformi.
Hardverske specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | IC200ALG260D |
| Brend | GE |
| Poreklo | Sjedinjene Američke Države |
| Težina | 0,3 kg (0,66 lbs) |
| Dimenzije | 110 x 66,8 x 50 mm |
| Radna temperatura | 0 do 60 stepeni C |
| Potrošnja energije | 100 mA pri 5 VDC (potrošnja struje osnovne ploče) |
| Broj kanala | 16 izolovanih analognih ulaza |
| Opseg ulaznog signala | 4–20 mA DC |
| Rezolucija | 12-bitna A/D konverzija |
| Tačnost | +/-0,25% punog opsega |
| Brzina ažuriranja | 1 ms po kanalu |
| Izolacija | 250 VAC trajno, 1500 VAC tokom 1 min (između kanala i između kanala i logike) |
| Ulazna impedansa | 250 oma |
Magistrala osnovne ploče i skaliranje gustine U/I
Modul omogućava skaliranje velike gustine U/I tako što obrađuje 16 izolovanih strujnih kanala u jednom otvoru VersaMax nosača. Komunicira direktno preko magistrale osnovne ploče i prenosi konvertovane podatke od 12 bita glavnom CPU-u brzinom ažuriranja od 1 ms po kanalu. Integrisana kompatibilnost firmvera sa fleš memorijom čuva interno mapiranje parametara i registre skaliranja tokom ciklusa skeniranja CPU-a, sprečavajući oštećenje podataka u proširenim konfiguracijama magistrale osnovne ploče.
Često postavljana pitanja
P: Da li je za dvovodne transmitere od 4–20 mA potrebno eksterno napajanje petlje?
O: Da, modul obrađuje dolazne strujne signale od 4–20 mA preko internog ulaznog otpornika od 250 oma, ali napajanje petlje mora da obezbedi eksterni izvor od 24 VDC.
P: Koji nivo galvanske izolacije štiti osnovnu ploču PLC-a od prenapona terenskih signala?
O: Modul obezbeđuje trajnu izolaciju od 250 VAC i podnosi do 1500 VAC u trajanju od 1 minuta između pojedinačnih kanala, kao i između ulaznog kola na terenskoj strani i logičkog uzemljenja osnovne ploče.
Smernice za terensku instalaciju
Pridržavajte se sledećih standarda za instalaciju kako biste očuvali integritet signala i izbegli petlje uzemljenja:
- Čvrsto pričvrstite noseću osnovu na standardnu DIN šinu od 35 mm i uzemljite šinu na glavni priključak zaštitnog uzemljenja panela.
- Vodove terenskih transmitera od 4–20 mA povežite upletenim, oklopljenim paricama kako biste smanjili elektromagnetne smetnje.
- Širmove signalnih kablova priključite isključivo na jednom kraju — po mogućstvu na uzemljivačkoj sabirnici PLC ormara — kako biste izbegli smetnje izazvane razlikama potencijala uzemljenja.
- Ožičenje analognog signala fizički odvojite od visokonaponskih vodova naizmenične struje i izlaza pogona motora, održavajući minimalno rastojanje pri polaganju od 200 mm.
