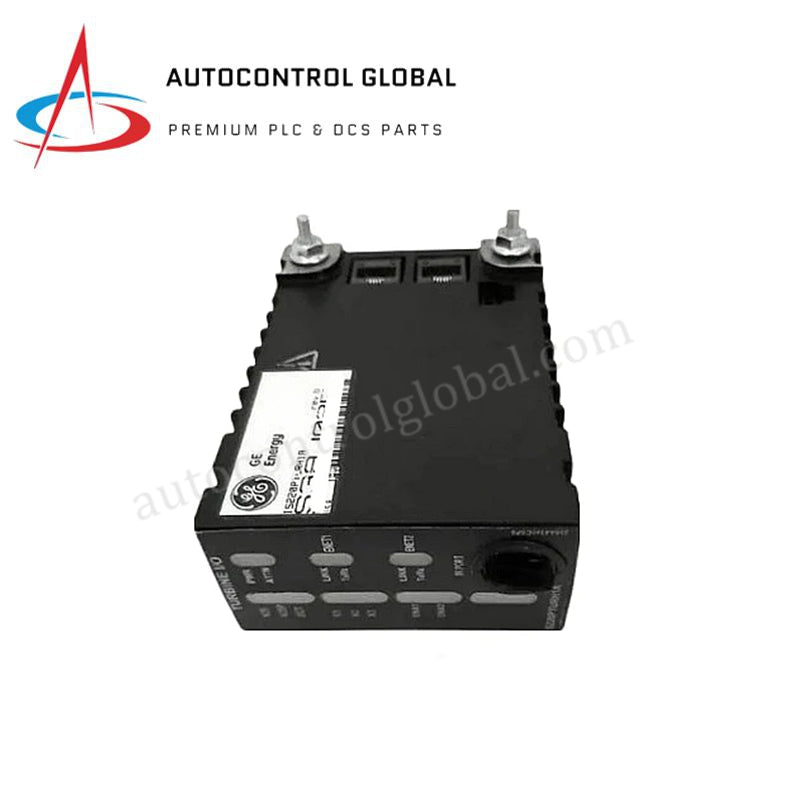

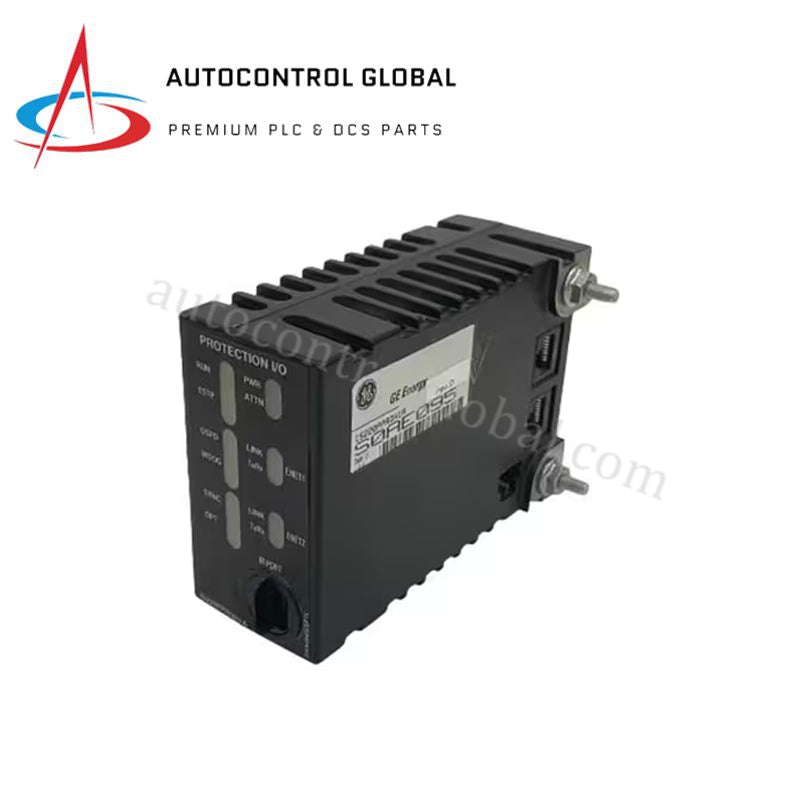

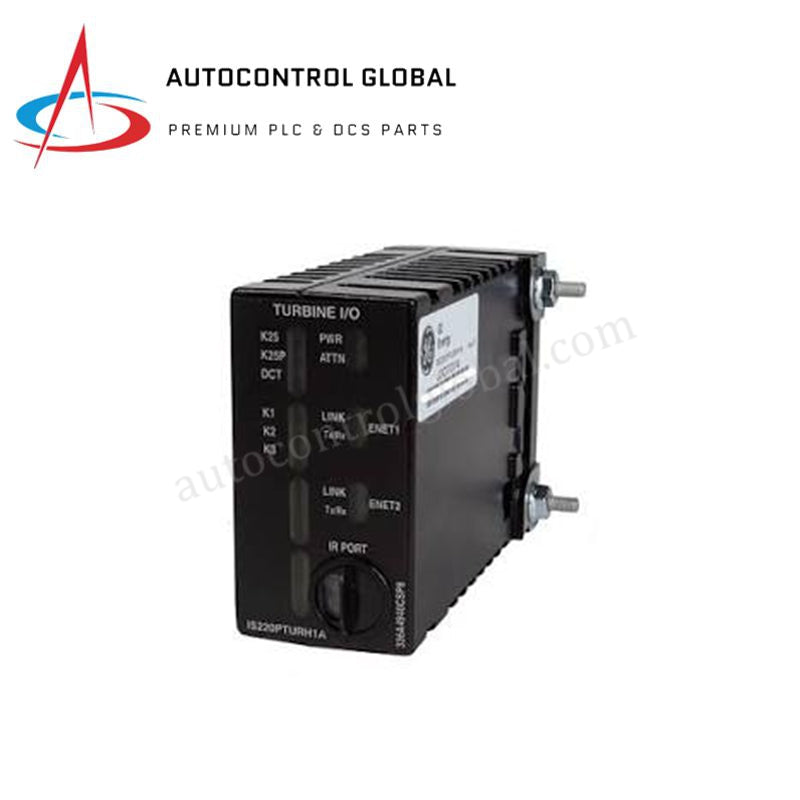

GE IS220PTURH1A Mark VIe serija paket za primarnu zaštitu turbine
Manufacturer: GE Fanuc
-
Part Number: IS220PTURH1/A
Condition：New with Original Package
Product Type: Moduli za zaštitu turbina
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Konfigurisano za merenje brzine turbine velikih brzina i logiku zaštite od prekoračenja brzine u Mark VIe sistemima za upravljanje turbinama, GE IS220PTURH1A (IS220PTUR Primarni modul za zaštitu turbine) obezbeđuje direktno fizičko/električno izvršenje. Ova hardverska komponenta obrađuje signale sa magnetnih senzora ili aktivnih proximity sondi za praćenje povratnih informacija tahometra, granica detekcije prekoračenja brzine i stanja nulte brzine. Modul se povezuje kao distribuirani I/O paket, montira se direktno na TRPG, TRPS ili TRPL terminalne ploče i isporučuje determinističke komande za isključenje zaštite preko kontrolerske mreže.
Hardverske specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | IS220PTURH1A |
| Proizvođač | GE |
| Poreklo | Sjedinjene Američke Države |
| Težina | 0,9 kg |
| Dimenzije | 20,0 cm x 11,5 cm x 5,7 cm |
| Radna temperatura | -40 do +70 °C |
| Potrošnja energije | 28 VDC nominalno (napajanje preko Mark VIe I/O ležišta) |
| Osnovni model | IS220PTUR |
| Arhitektura procesora | Dva redundantna mikroračunara |
| Komunikacioni interfejs | 100 Mbps Ethernet sa EGD protokolom |
| Opseg ulazne frekvencije | 0 do 20 kHz |
| Izolacione barijere | Galvanske izolacije između kanala i između kanala i sistema |
| Granice vlažnosti | 5 do 95% relativne vlažnosti, bez kondenzacije |
Tehničke karakteristike industrijske kontrole i pogona
IS220PTURH1A se oslanja na kompatibilnost firmware flash memorije sa glavnim Mark VIe kontrolerom u stalku kako bi postigao determinističko izvršenje u realnom vremenu za ulaze klase zaštite. Arhitektura koristi 100 Mbps Ethernet komunikacione kanale za prenos merenja frekvencije brzine u realnom vremenu preko kontrolnog sistema. Izvršenje mikroračunara je povezano sa složenim internim algoritmima skaliranja I/O koji kontinuirano izračunavaju razlike u brzini rotora kako bi aktivirali hardverske releje za prekoračenje brzine unutar kritičnih granica, zaobilazeći međuslojeve mrežnog kašnjenja.
Često postavljana pitanja
P: Da li IS220PTURH1A podržava zamenu modula dok je turbina u radu? O: Da, modul podržava hot-swap zamenu I/O paketa jer se odvaja od sloja poljskog ožičenja. Održavanje može zameniti procesorski paket bez isključivanja poljskih žica sa TRPG, TRPS ili TRPL terminalne ploče.
P: Koje vrste senzora brzine mogu biti direktno povezane na ovaj modul zaštite? O: Ulazni kanali podržavaju i pasivne magnetne senzore i aktivne proximity sonde, sa radnim frekvencijama od 0 do 20 kHz.
P: Kako interna dva redundantna mikroračunara upravljaju izolacijom grešaka? O: Procesori kontinuirano vrše samoprovjere, verifikaciju hardverskog watchdog-a i međusobnu proveru podataka. Ako se neslaganje procesora identifikuje kao hardverska greška, dijagnostički registar postavlja bit greške i prisiljava pogođeni kanal u unapred definisano bezbedno stanje.
Uputstva za montažu na terenu
- Poravnanje terminalne ploče: Montirajte paket direktno na predviđene konektore TRPG, TRPS ili TRPL terminalne ploče. Proverite da svi poravnavajući pinovi precizno odgovaraju pre zatezanja mehaničkih vijaka za zaključavanje.
- Uzemište oklopa: Provucite žice senzora kroz odvojene cevi. Završite spoljašnji bakarni oklop kablova senzora brzine direktno na uzemljenje terminalne ploče kako biste izbegli izobličenje signala usled elektromagnetnih smetnji iz okoline.
- Oslobađanje napetosti na kablu: Osigurajte da su Ethernet kablovi čvrsto povezani u odgovarajuće RJ-45 portove sa dovoljno slobodnog prostora da se spreči naprezanje na unutrašnjim tačkama lemljenja konektora.
- Provera pre pokretanja: Potvrdite da verzija firmware flash memorije tačno odgovara sistemskom konfiguracionom profilu definisanom u inženjerskoj stanici pre aktiviranja petlji za isključenje.
