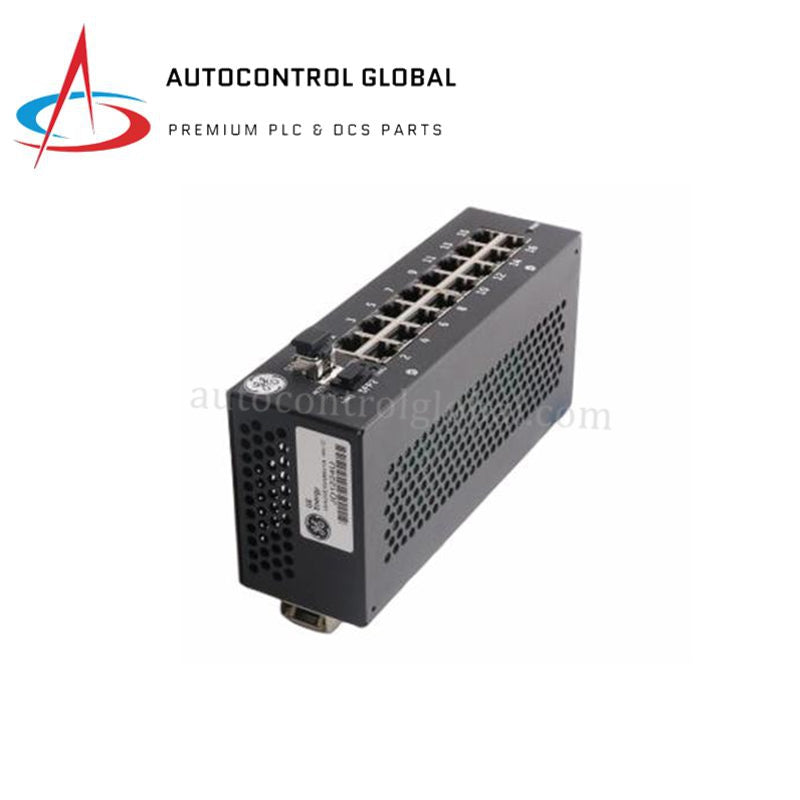

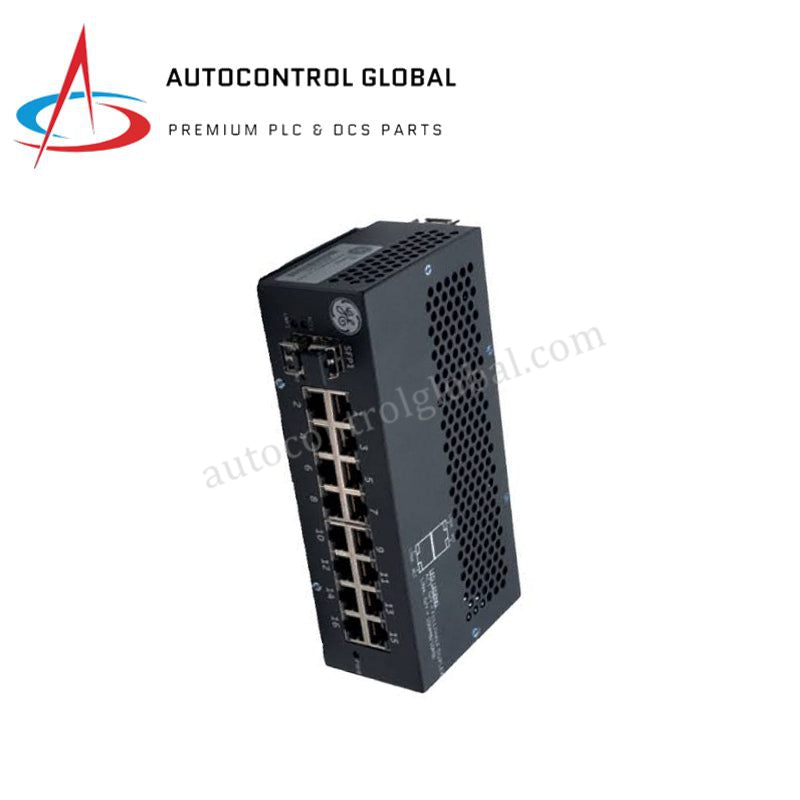

GE IS420ESWAH2A Mark VIe industrijski Ethernet prekidač montaža

GE IS420ESWAH2A industrijski Ethernet prekidač

Konfigurisano za distribuciju mrežnog saobraćaja velike brzine u kontrolnim arhitekturama Mark VIe, GE IS420ESWAH2A (IS420ESWAH2A Ethernet Switch Assembly) omogućava direktno električno izvršavanje IONet komunikacionog rutiranja između kontrolnih procesora, I/O paketa i interfejsa čovek-mašina.

Hardverske specifikacije

Industrijska kontrola i kompatibilnost firmvera

IS420ESWAH2A prekidač obezbeđuje deterministički mrežni rad unutar Mark VIe platforme omogućavajući IONet konektivnost. Da bi se održao integritet mreže, potrebno je da firmver prekidača ostane kompatibilan sa specifičnom IONet protokol konfiguracijom kontrolnog sistema. Prekidač koristi redundantne komunikacione puteve na backplane magistrali kako bi obezbedio dostupnost podataka; međutim, korisnici moraju proveriti da je kompatibilnost firmvera na svim mrežnim čvorovima očuvana kako bi se sprečile kolizije paketa ili greške u sinhronizaciji magistrale. Hardver je dizajniran za rukovanje determinističkim mrežnim saobraćajem, a pravilno VLAN označavanje—ako je potrebno prema specifičnoj topologiji kontrolnog ormara—mora biti konfigurisano preko primarnog kontrolnog interfejsa radi optimizacije protoka podataka i minimizacije latencije.

Često postavljana pitanja (FAQ)

P: Da li IS420ESWAH2A podržava zamenu u radu (hot-swapping) dok je mreža turbine aktivna?

O: Ne. IS420ESWAH2A ne podržava hot-swapping. Prekidač mora biti isključen iz napajanja, a kontrolni sistem treba biti u režimu održavanja ili isključen pre fizičkog uklanjanja ili umetanja jedinice kako bi se sprečile greške na backplane magistrali ili potencijalna oštećenja logičkih kola prekidača.

P: Kako prekidač održava mrežnu redundanciju u Mark VIe ormaru?

O: Prekidač podržava dvo-redundantne Ethernet arhitekture pružajući izolovane komunikacione puteve. Da bi se ova funkcija koristila, redundantni IONet kablovi moraju biti povezani na određene portove prekidača, a kontrolni procesori softverski konfigurisani da prepoznaju topologiju sa dva puta za neprimetno prebacivanje u slučaju kvara kabla ili porta prekidača.

Uputstva za montažu na terenu

1. Montaža: Pričvrstite prekidač na DIN šinu ormara ili na tačku za montažu na panelu. Osigurajte da je modul pravilno uzemljen na zajednički uzemljivač ormara radi efikasne zaštite od EMI za Ethernet transivere.
2. Kabliranje: Koristite oklopljene Category 5e ili 6 Ethernet kablove za sve IONet veze. Proverite da dužina kabla ne prelazi 100 metara po segmentu kako bi se održao integritet signala i sprečila kašnjenja u ponovnom slanju paketa.
3. Konektivnost: Povežite IONet kablove na portove prekidača. Pratite LED diode za link/aktivnost na prednjoj strani da potvrdite uspešno uspostavljanje fizičkog sloja sa povezanim I/O paketima i procesorima.
4. Validacija: Nakon instalacije, proverite status mrežne dijagnostike preko inženjerske radne stanice kontrolnog sistema kako biste osigurali da nema CRC grešaka ili izgubljenih paketa na portovima prekidača.
