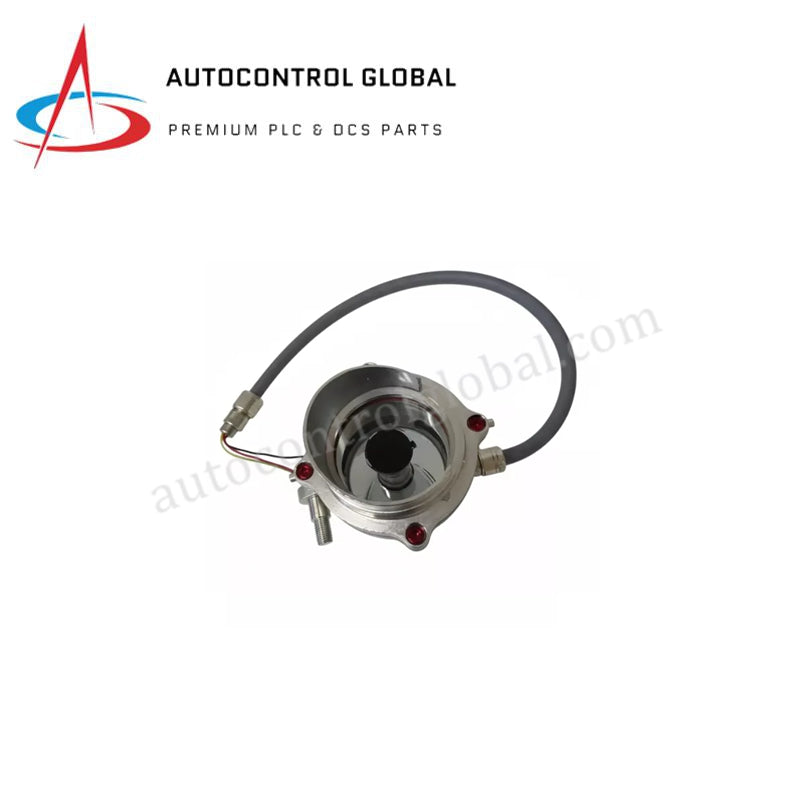

Honeywell 2104B2081 Searchline Excel otvoreni infracrveni prenosnik gasa
Manufacturer: Honeywell
-
Part Number: 2104B2081
Condition：New with Original Package
Product Type: Prenosnik za detekciju gasa
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Honeywell 2104B2081 Searchline Excel predajnik
Konfigurisano za detekciju zapaljivih gasova u opasnim industrijskim zonama, Honeywell 2104B2081 (2104B2081 Searchline Excel predajnik) pruža direktnu fizičku/električnu realizaciju za nadzor otvorenog puta.
Hardverske specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | 2104B2081 |
| Brend | Honeywell |
| Poreklo | SAD |
| Težina | 7,0 kg |
| Dimenzije | 211 mm x 353 mm x 433 mm |
| Radna temperatura | -40 °C do +85 °C |
| Potrošnja energije | 24 VDC nominalno |
| Raspon detekcije | 40 m do 120 m |
| Izlazni signal | 4-20 mA DC |
4-20 mA HART protokol petlje i izolacija kanal-kanal
Predajnik 2104B2081 koristi 4-20 mA HART protokol petlje za prenos podataka o koncentraciji gasa u realnom vremenu do glavnog kontrolnog sistema. Unutrašnja elektronika obezbeđuje galvansku izolaciju između elektronike detektora i izlazne petlje, čime se smanjuje mogućnost smetnji usled uzemljenja u velikim instalacijama u opasnim zonama. Ova izolacija osigurava stabilan signal otporan na šumove u zajedničkom modu, održavajući visok kvalitet podataka tokom detekcije zapaljivih ugljovodonika. Pored toga, uređaj ima integrisanu kompenzaciju vremenskih uslova i grejanje optike, što održava tačne osnovne vrednosti apsorpcije i sprečava degradaciju signala usled kondenzacije ili zaleđivanja.
Često postavljana pitanja
P: Kako se predajnik kalibriše da bi se osigurala osetljivost na celom rasponu od 120 m?
O: Kalibracija se vrši korišćenjem test gasnih ćelija postavljenih preko optike prijemnika/predajnika. Sistem koristi interne dijagnostike za proveru jačine zraka i odnosa signala i šuma, automatski kompenzujući prigušenje zraka usled pomeranja poravnanja ili delimičnih prepreka.
P: Da li predajnik zahteva periodično održavanje grejane optike?
O: Iako sistem grejanja optike minimizira stvaranje leda i rose, potrebno je povremeno čišćenje spoljašnjih sočiva neabrazivnim materijalima kako bi se obezbedio optimalan prenos infracrvenog zračenja. Unutrašnje dijagnostike će signalizirati grešku "blokada zraka" ili "slab signal" ako nakupljanje prašine značajno smanji intenzitet zraka.
Uputstva za montažu na terenu
- Stabilnost montaže: Postavite predajnik na čvrstu, otpornu na vibracije konstrukciju kako biste održali poravnanje zraka sa prijemnikom na rasponu od 120 m. Osigurajte da je kućište od nerđajućeg čelika 316 pravilno uzemljeno na lokalno strukturno uzemljenje.
- Prostor za putanju zraka: Održavajte čist vidokrug između predajnika i prijemnika. Pazite da se kroz infracrveni zrak ne kreću pokretne mašine ili prometna mesta, jer povremene prepreke mogu izazvati lažne gasne alarme ili dijagnostičke greške "blokada zraka".
- Električno povezivanje: Koristite oklopljeni kabl ili cev koji je u skladu sa lokalnim propisima za opasne zone (npr. ATEX zahtevi). Završite ekran na strani kontrolne sobe kako biste sprečili struje uzemljenja, dok istovremeno osiguravate adekvatno uzemljenje kućišta predajnika radi zaštite od prenapona.
- Vremenski uslovi: Postavite uređaje tako da se minimizira direktno izlaganje stalnom prskanju vodom ili nakupljanju snega. Koristite priložene zaštite od vremenskih uslova ako mesto instalacije ima ekstremne padavine koje mogu uticati na putanju infracrvenog signala.
