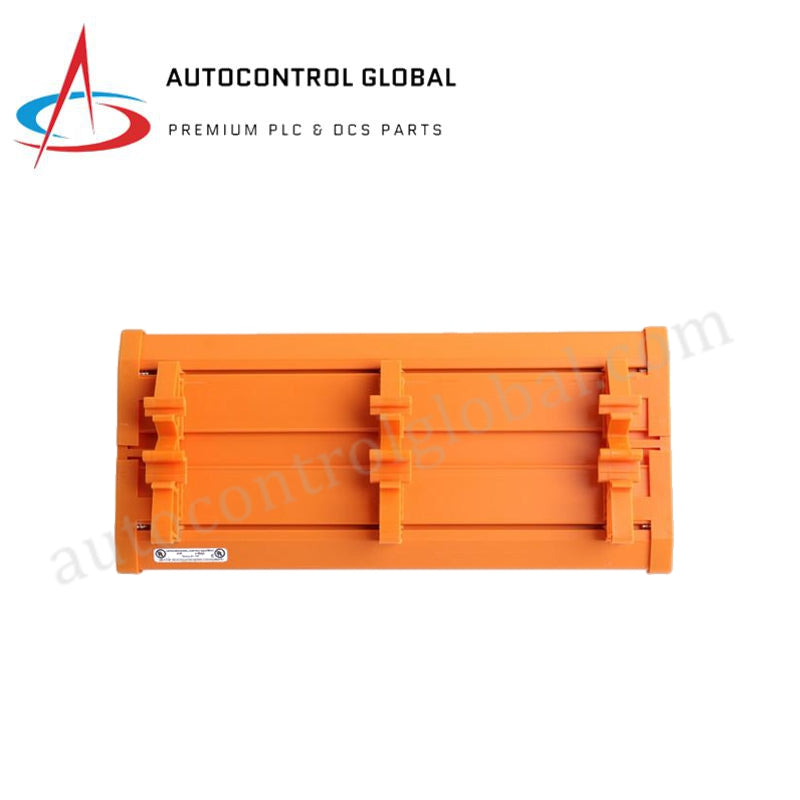

Honeywell FC-TDOL-0724P izlazni sklop za Safety Manager
Manufacturer: Honeywell
-
Part Number: FC-TDOL-0724P V1.0
Condition：New with Original Package
Product Type: Digitalni izlazni moduli
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Honeywell FC-TDOL-0724 P V1.0 digitalni izlazni FTA
Honeywell FC-TDOL-0724 P V1.0, koji se u katalogu navodi i kao FC-TDOL-0724P sklop za završetak terenskog ožičenja (FTA) sa nadziranim linijama digitalnog izlaza, namenski je hardverski deo za uključivanje i isključivanje relejnih kontakata i nadzor terenskog ožičenja u sistemima Honeywell Safety Manager.
Hardverske specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | FC-TDOL-0724 P V1.0 / FC-TDOL-0724P |
| Brend | Honeywell |
| Poreklo | SAD |
| Težina | 0.62 kg |
| Dimenzije | 24 cm x 10.8 cm x 8.5 cm |
| Radna temperatura | -20 do 70 stepeni C |
| Potrošnja energije | Nominalno napajanje 24 VDC (tolerancija od 18 do 31.2 VDC) |
| Sistemska platforma | Honeywell Safety Manager |
| Broj kanala | 7 kanala |
| Zaštita izlaza | Spori osigurač od 2 A po kanalu (5 x 20 mm) |
| Maksimalno opterećenje terena | 50 W po kanalu (otporno i induktivno) |
| Nadzor linije | Otkrivanje prekida i kratkog spoja |
| Kompatibilnost sistema | Izlazni modul SDO-0824 / ulazni modul SDI-1624 |
| Montaža | Standardna DIN EN šina |
| Konstrukcija | Sklop štampane ploče sa konformnim zaštitnim premazom |
Integritet petlje upravljanja procesom i galvanska izolacija signala
Inženjeri ugrađuju sklop u mreže Safety Manager koje zahtevaju pouzdano izvršavanje terenskih petlji. Kolo velike gustine koristi galvansku izolaciju kanala kako bi blokiralo prenapone zajedničkog režima i smanjilo preslušavanje između susednih kanala na terenu. Ugrađeni nadzor linije neprekidno proverava integritet terenskog kola i otkriva prekid ožičenja i kratke spojeve, bez obzira na to da li su kanali pod naponom ili nisu. Interni dijagnostički putevi prijavljuju kvarove direktno interfejsu za U/I sistema Safety Manager, bez prekidanja napajanja sistemskih petlji.
Često postavljana pitanja
P: Kako funkcioniše nadzor linije kada izlazni kontakt nije pod naponom?
O: Ploča propušta struju niskog nivoa za dijagnostiku kroz terensku petlju i meri impedansu kola kako bi otkrila prekide ili kratke spojeve u ožičenju, bez aktiviranja nizvodnih terenskih uređaja.
P: Koja vrednost osigurača štiti pojedinačne izlazne kanale?
O: Svaki kanal ima zaseban spori osigurač od 2 A dimenzija 5 x 20 mm koji štiti izlazne releje za preklapanje od prekomerne struje usled kratkih spojeva na terenu.
Uputstva za instalaciju na terenu
Montirajte modul na standardnu DIN EN šinu, u čistom industrijskom okruženju, zaštićenom kućištem. Obezbedite najmanje 50 mm slobodnog prostora iznad i ispod modula kako bi se omogućila odgovarajuća konvekcija toplote preko komponenti sa konformnim zaštitnim premazom. Povežite ulazne kablove za napajanje sistema na glavni dvopolni priključak i obavezno pravilno povežite polaritet vodova. Povežite terenske uređaje direktno na sedam parova vijčanih priključaka i zategnite vijke momentom od 0.5 Nm. Uzemljite sve oklopljene terenske kablove na ulazu u kućište, preko jedne sabirnice za uzemljenje, kako biste uklonili struje u petlji uzemljenja.
