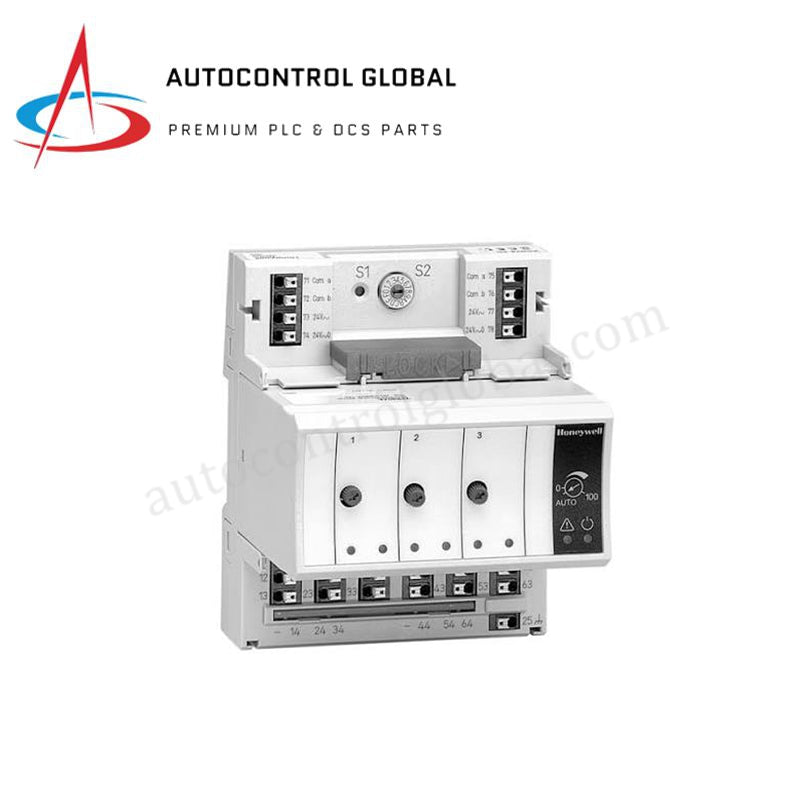

Honeywell XF821A analogni ulazni moduli za Panel Bus
Manufacturer: Honeywell
-
Part Number: XF821A
Condition：New with Original Package
Product Type: Moduli analognih ulaza
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Honeywell XF821A analogni ulazni modul Panel Bus
Honeywell XF821A, koji se u katalogu navodi i kao XF821A analogni ulazni modul Panel Bus, predstavlja namensku hardversku komponentu za prikupljanje analognih signala u mrežama Excel 800 i CIPer 50. Ova jedinica obrađuje ulaze fizičkih senzora i pretvara sirove električne veličine u digitalne vrednosti koje kontroler može da koristi.
Specifikacije hardvera
| Parametar | Specifikacija |
|---|---|
| Model | XF821A |
| Brend | Honeywell |
| Poreklo | SAD |
| Težina | 600 g |
| Dimenzije | Standardno modularno kućište za DIN šinu |
| Radna temperatura | 0 deg C do +50 deg C |
| Potrošnja energije | Napajanje preko sabirnice napajanja od 24 VAC |
| Broj ulaza | 8 analognih kanala |
| Tipovi ulaznih signala | 0-10 V, 2-10 V, 0-20 mA, 4-20 mA, NTC10K, PT1000 |
| Analogna rezolucija | 16-bitna |
Izolacija između kanala i obrada signala
Modul obavlja preciznu analogno-digitalnu konverziju na osam nezavisnih kanala i podržava ulaze za napon, struju i temperaturne detektore otpora. Arhitektura sistema grupiše kanale kako bi se smanjile elektromagnetne smetnje tokom prenosa podataka preko komunikacionog sloja Panel Bus. Rutine za obradu signala primenjuju interno filtriranje radi ublažavanja šuma koji se javlja u dugim kablovskim vodovima, uobičajenim u industrijskoj automatizaciji i automatizaciji zgrada. Pored toga, modularno razdvajanje elektronske procesorske ploče i terminalne baze XS821-22 čuva integritet kola tokom aktivnog rada petlje.
Često postavljana pitanja
P: Koji su osnovni zahtevi za napajanje modula XF821A?
O: Modul se napaja iz spoljnog izvora od 24 VAC, priključenog preko terminalne baze zadnje ploče sistema.
P: Može li elektronska jedinica da se zameni bez odvajanja terenskih instalacija?
O: Da, utični dizajn omogućava tehničarima da odvoje elektronski modul od baze XS821-22, dok terenske instalacije ostaju povezane na vijčanim ili utičnim terminalima.
P: Kako modul komunicira sa kontrolerom?
O: Prenos podataka odvija se putem vlasničkog protokola Honeywell Panel Bus, koji obezbeđuje determinističku razmenu podataka sa kontrolerima Excel 800 i CIPer 50.
Smernice za instalaciju na terenu
Čvrsto pričvrstite terminalnu bazu XS821-22 na standardnu DIN šinu unutar upravljačkog ormara. Povežite dolazne kablove terenskih senzora na predviđene utične ili vijčane terminale i obezbedite pravilno oklopljavanje i uzemljenje kako biste sprečili smetnje zajedničkog režima. Postavite elektronski modul XF821A ravno u terminalnu bazu dok se mehanička kopča potpuno ne zakači. Proverite napon napajanja od 24 VAC pre uključivanja sistemske petlje.
