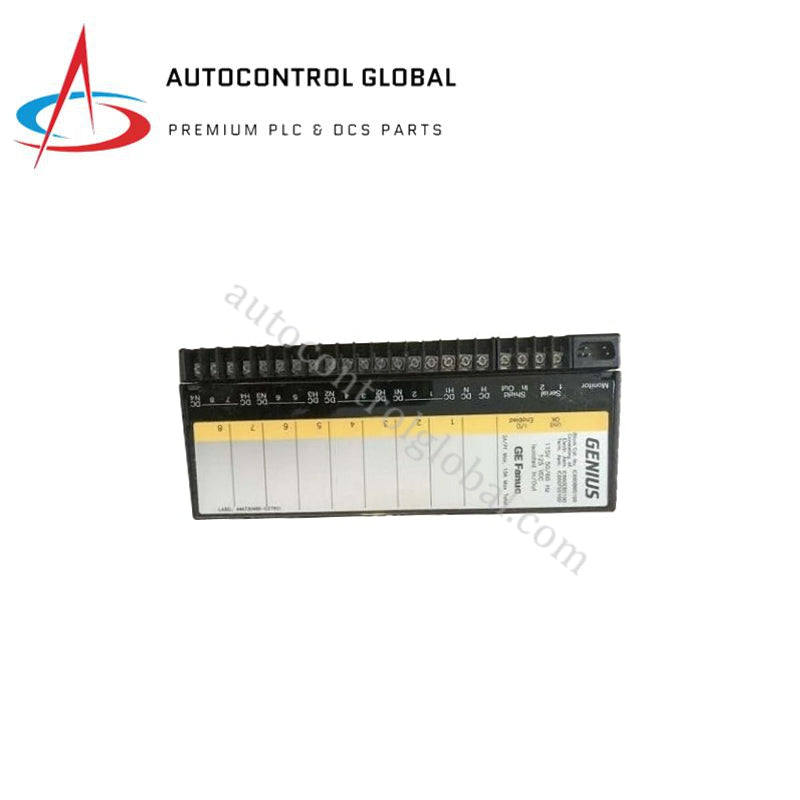

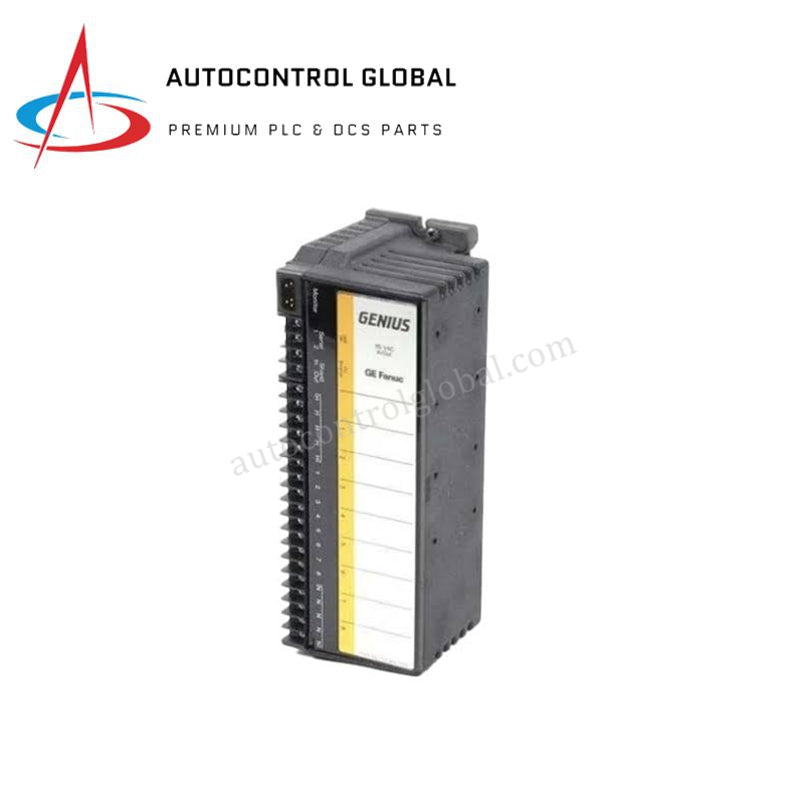

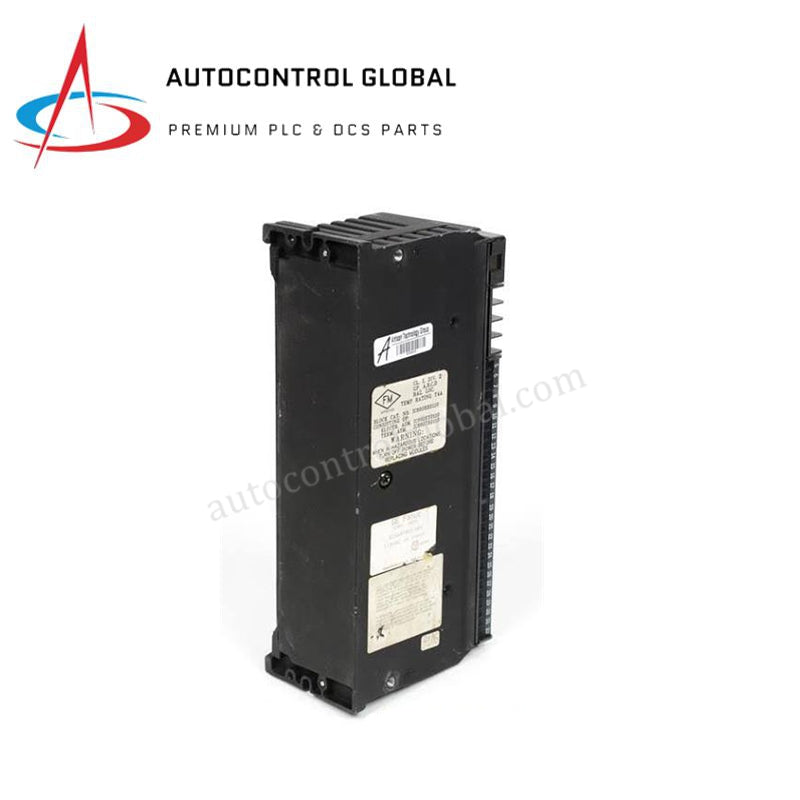

IC660EBD110P GE Fanuc Genius I/O moduli diskretnih ulaza
Manufacturer: GE Fanuc
-
Part Number: IC660EBD110P
Condition：New with Original Package
Product Type: Moduli digitalnih ulaza
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC660EBD110P Genius I/O elektronski modul
GE Fanuc IC660EBD110P, takođe katalogizovan kao elektronski sklop IC660EBD110, služi kao namenski hardverski komponent za obradu diskretnih ulaznih signala u okviru mrežnih arhitektura Genius I/O. On prilagođava stanja terenskih signala i izvršava razmenu podataka u realnom vremenu preko determinističkog sistema Genius Bus.
Hardverske specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | IC660EBD110P |
| Brend | GE Fanuc |
| Poreklo | Kina |
| Težina | 1.76 kg (3.88 lbs) |
| Dimenzije | 224.28 mm x 88.90 mm x 100.08 mm (8.83 in x 3.50 in x 3.94 in) |
| Radna temperatura | 0 deg C do +60 deg C |
| Potrošnja energije | Maksimalna disipacija toplote 28 W (struja bloka 8 mA / struja kola 200 mA) |
| Nominalni ulazni napon | 115 VAC (radni opseg: 93 VAC do 132 VAC pri 47-63 Hz) |
| Broj ulaznih kanala | 16 diskretnih kanala |
| Maksimalna ulazna struja | 5 A |
| Nazivni napon izolacije | 1500 V tokom 1 min (ulaz prema uzemljenju / grupa prema grupi) |
| Tolerancija vlažnosti | 5% do 95%, bez kondenzacije |
| Temperatura skladištenja | -40 deg C do +100 deg C |
| Kompatibilna priključna baza | IC660TBD110 priključna baza |
Kompatibilnost fleš memorije firmvera i brzina komunikacije magistrale zadnje ploče
IC660EBD110P se direktno integriše u distribuirane podmreže Genius I/O kako bi održao deterministička vremena skeniranja i brzinu komunikacije magistrale zadnje ploče između glavnih kontrolera. Ugrađeni stepeni optoizolacije štite internu procesorsku logiku od električnih tranzijenata na nivou vodova. Kompatibilnost ugrađene fleš memorije firmvera omogućava besprekornu integraciju sa platformama GE Series 90-30, Series 90-70 i PACSystem RX3i, uz podršku za hardversku dijagnostiku u realnom vremenu, podesiva granična stanja i nadzor magistrale pomoću watchdog funkcije.
Često postavljana pitanja
P: Koja priključna baza je potrebna za završetak fizičke instalacije modula IC660EBD110P?
O: Modul se direktno pričvršćuje u sklop priključne baze IC660TBD110, koji obezbeđuje priključke za terensko ožičenje i mehaničko zadržavanje bloka.
P: Koje fizičke izolacione barijere štite logička kola od tranzijenata na vodovima?
O: Integrisani optoizolatori obezbeđuju kontinuiranu galvansku izolaciju nazivnog napona 1500 V tokom 1 minuta između ulaznih priključaka za terensko ožičenje, interne logike i uzemljenja rama sistema.
O: Kućište ispunjava zahteve za kontinuirane industrijske vibracije u opsegu od 5-10 Hz, sa graničnim pomeranjem od 5.088 mm (0.2 in).
Smernice za instalaciju na terenu
- Pre instaliranja elektronskog sklopa, čvrsto pričvrstite kompatibilnu priključnu bazu IC660TBD110 na podploču panela ili standardnu DIN šinu.
- Isključite glavno napajanje pre povezivanja AC terenskih provodnika sa zavrtnim priključcima terminalnog bloka.
- Provucite AC signalne kablove kroz odvojene kablovske kanale, uz održavanje fizičke udaljenosti od niskonaponskih DC vodova i komunikacionih veza serijske magistrale.
- Poravnajte priključke fizičkog modula sa odgovarajućim priključnim zaglavljem baze i snažno pritisnite dok se bočne zadržavajuće bravice potpuno ne ukopčaju.
- Po uključivanju sistema proverite ugrađene LED indikatore statusa kako biste potvrdili aktivnu inicijalizaciju magistrale i pravilno očitavanje stanja kanala.
