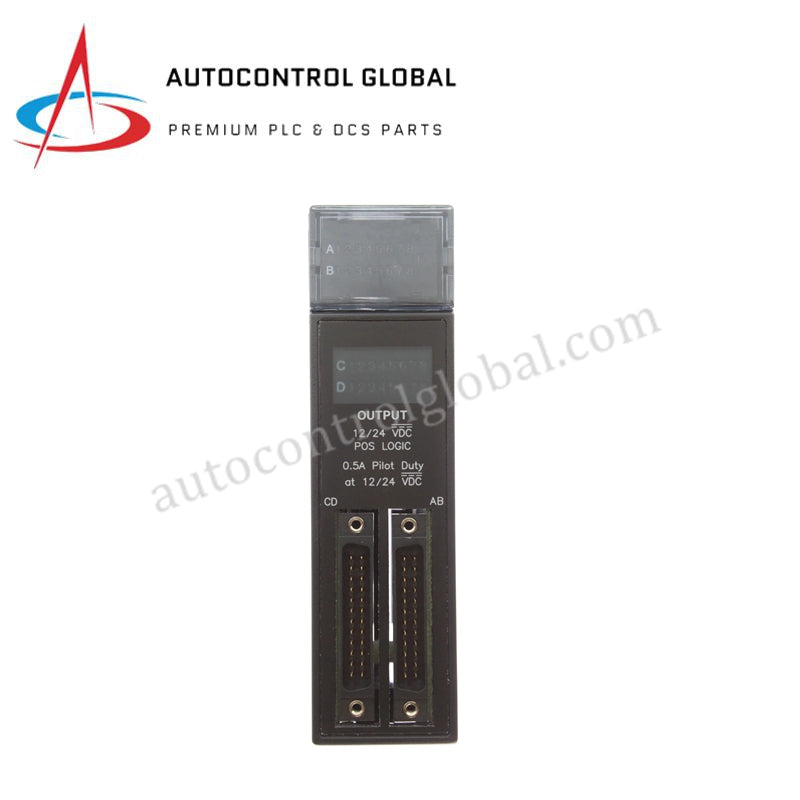

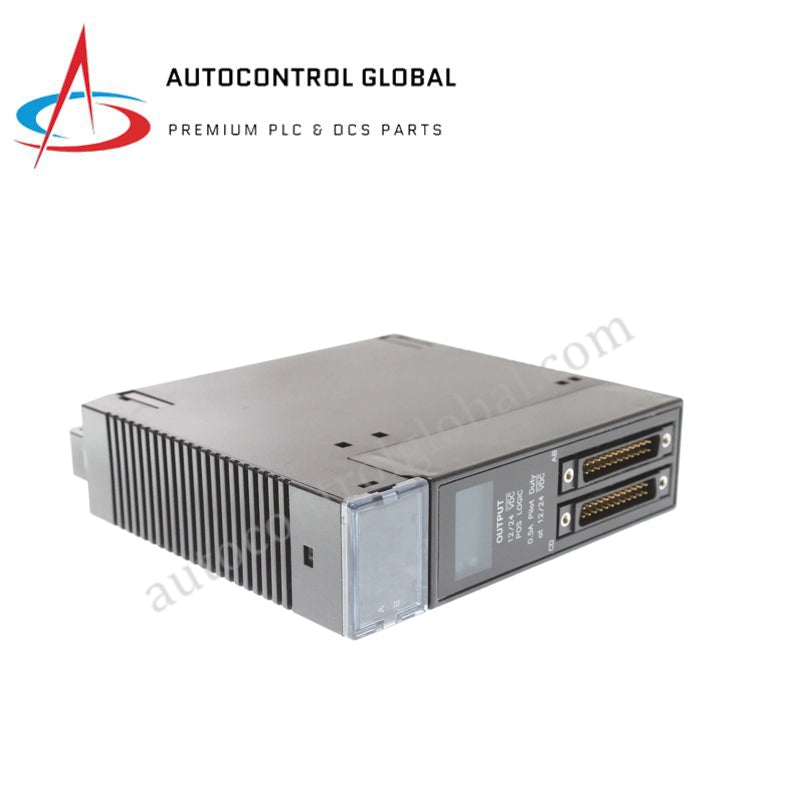

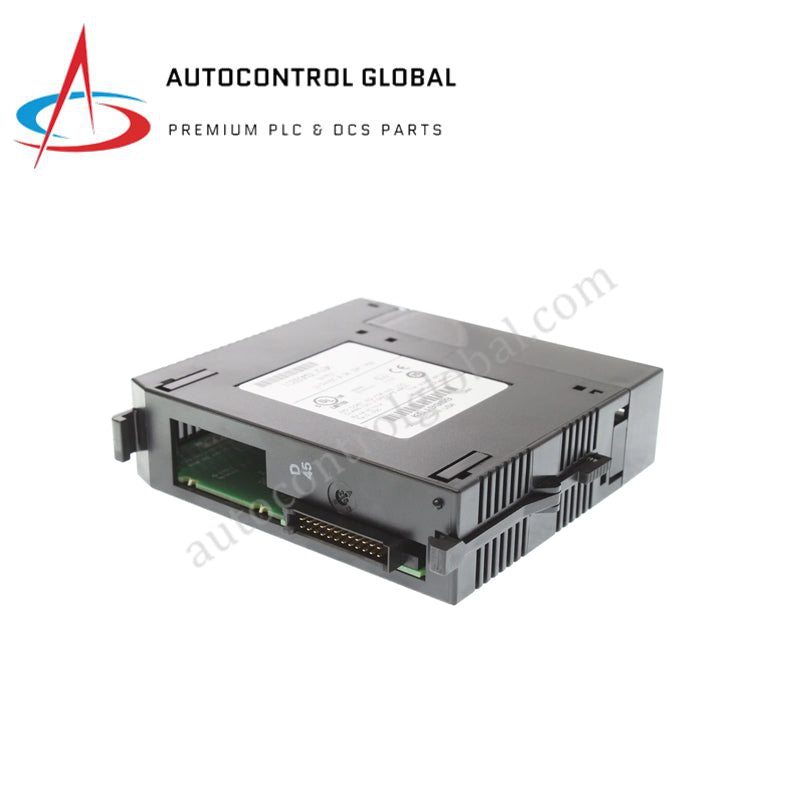

IC693MDL753 GE Fanuc Series 90-30 moduli digitalnih izlaza
Manufacturer: GE Fanuc
-
Part Number: IC693MDL753-K
Condition：New with Original Package
Product Type: Moduli digitalnih izlaza
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC693MDL753 Series 90-30 izlazni modul
GE Fanuc IC693MDL753-K, takođe katalogizovan kao diskretni izlazni modul IC693MDL753, služi kao namenski hardverski sklop za upravljanje teretima na terenu od 12/24 VDC u okviru PLC platformi Series 90-30. Upravlja signalima sa pozitivnom logikom i izvorom struje za do 32 diskretne izlazne tačke raspoređene u četiri izolovane grupe.
Specifikacije hardvera
| Parametar | Specifikacija |
|---|---|
| Model | IC693MDL753-K |
| Brend | GE Fanuc |
| Poreklo | SAD |
| Težina | 0.5 kg (1.1 lbs) |
| Dimenzije | 101.6 x 127 x 27.94 mm |
| Radna temperatura | 0 do 60 deg C |
| Potrošnja energije | 260 mA maksimalno pri 5 VDC na magistrali zadnje ploče |
| Izlazne tačke | 32 (4 izolovane grupe sa po 8 kanala) |
| Opseg napona | 10.2 do 28.8 VDC (nominalno 12/24 VDC) |
| Izlazna struja | 0.5 A po tački, maksimalno 4 A po modulu |
| Udarna struja | 5.4 A maksimalno tokom 10 ms |
| Izolacija | 1500 VAC između terena i logike, 250 VAC između grupa |
| Pad napona u uključenom stanju | 0.3 VDC maksimalno |
| Vreme preklapanja | 2 ms maksimalno (UKLJUČENO/ISKLJUČENO) |
| Konektori | Dva 24-pinska Fujitsu FCN-365P024-AU konektora |
Magistrala zadnje ploče PLC-a i deterministička gustina U/I
IC693MDL753 se direktno povezuje sa magistralom zadnje ploče Series 90-30 kako bi obezbedio determinističko izvršavanje komandi procesnih izlaza. Skaliranje kanala velike gustine omogućava 32 izlazne tačke u jednom slotu nosača, uz očuvanje integriteta signala. Brzina komunikacione magistrale zadnje ploče obezbeđuje brzo osvežavanje za upravljanje u realnom vremenu, dok kompatibilnost internog firmvera garantuje potpuno sinhronizovan rad na svim osnovnim pločama, bez neočekivanih kašnjenja CPU ciklusa.
Često postavljana pitanja
P: Koji su zahtevi za struju koju ovaj modul povlači sa magistrale zadnje ploče?
O: IC693MDL753 povlači najviše 260 mA sa interne naponske grane magistrale zadnje ploče od +5 VDC. Instalateri moraju uračunati ovo opterećenje u ukupan energetski budžet napajanja Series 90-30.
P: Kako izolacija grupa utiče na konfiguracije ožičenja na terenu?
O: 32 izlazne tačke podeljene su u četiri nezavisne grupe sa po osam kanala. Električna izolacija od 250 VAC između grupa omogućava operaterima da za svaki zajednički pin koriste zasebne priključke izvora napajanja, bez širenja šuma između kanala.
P: Da li se ovaj modul može zameniti pod naponom dok je nosač PLC-a uključen?
O: Ne, U/I nosači Series 90-30 ne podržavaju zamenu U/I modula pod naponom. Napajanje nosača sa magistrale zadnje ploče mora se isključiti pre uklanjanja ili umetanja modula kako bi se sprečili oštećenje opreme ili izobličenje signala.
Smernice za instalaciju na terenu
Čvrsto postavite modul u bilo koji slobodan U/I slot osnovne ploče Series 90-30. Pre umetanja proverite da li je napajanje magistrale zadnje ploče isključeno. Ožičenje na terenu povežite pomoću dva standardna 24-pinska Fujitsu FCN-365P024-AU konektora ili preporučenih prethodno ožičenih kablovskih sklopova IC693CBL327/328. Obezbedite pravilno oklapanje tako što ćete oklop kabla uzemljiti u jednoj tački, u blizini ulaza u kućište. Odvojite niskonaponsko DC izlazno ožičenje od visokonaponskih AC kablova za najmanje 300 mm kako biste smanjili elektromagnetne smetnje. Obezbedite dovoljan protok vazduha kroz panel radi održavanja radne temperature u propisanom opsegu od 0 do 60 deg C pri punom opterećenju modula od 4 A.
