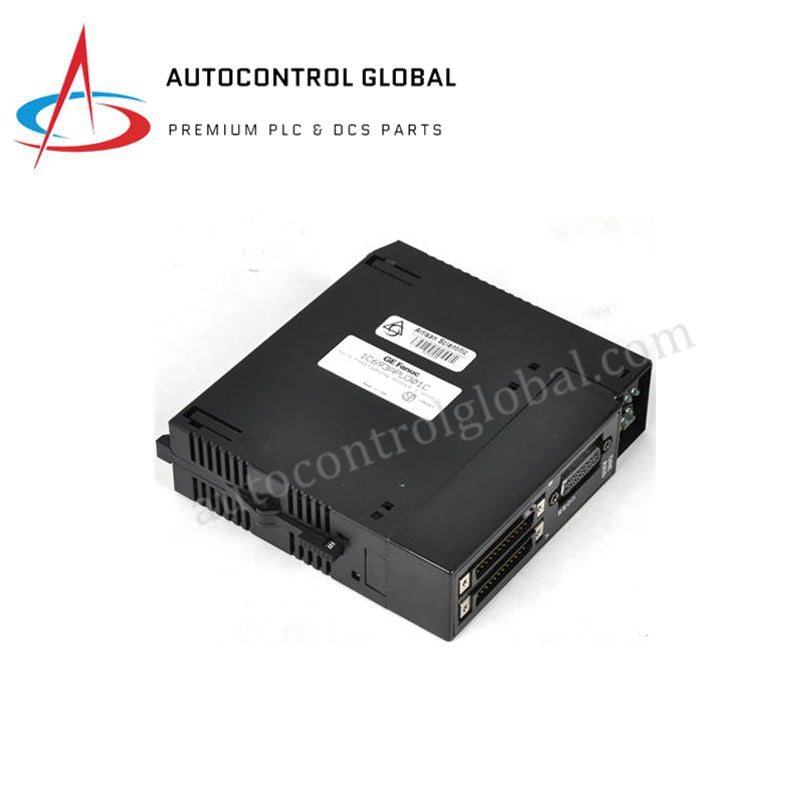

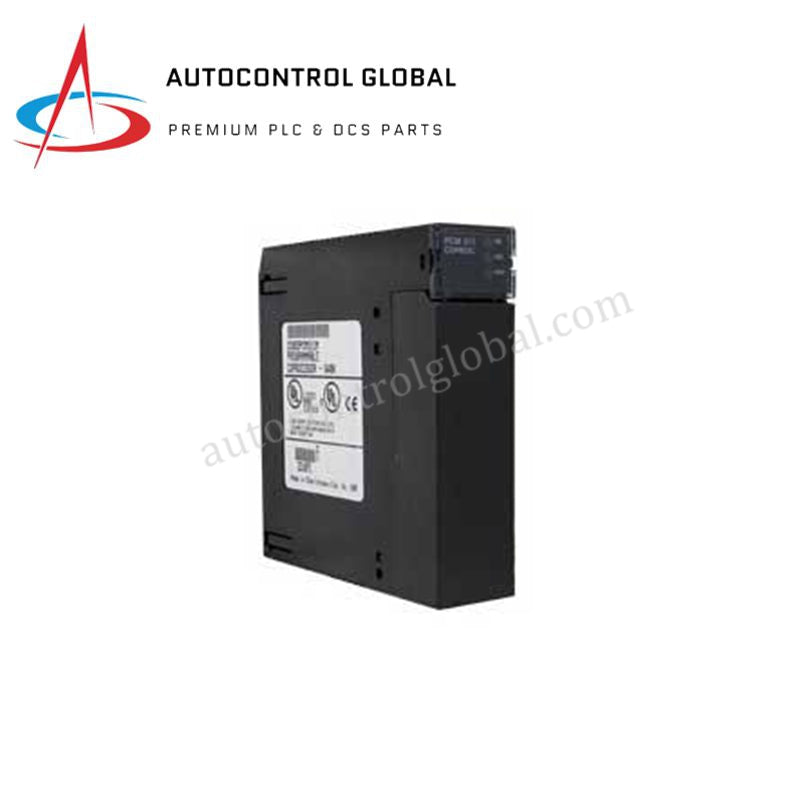

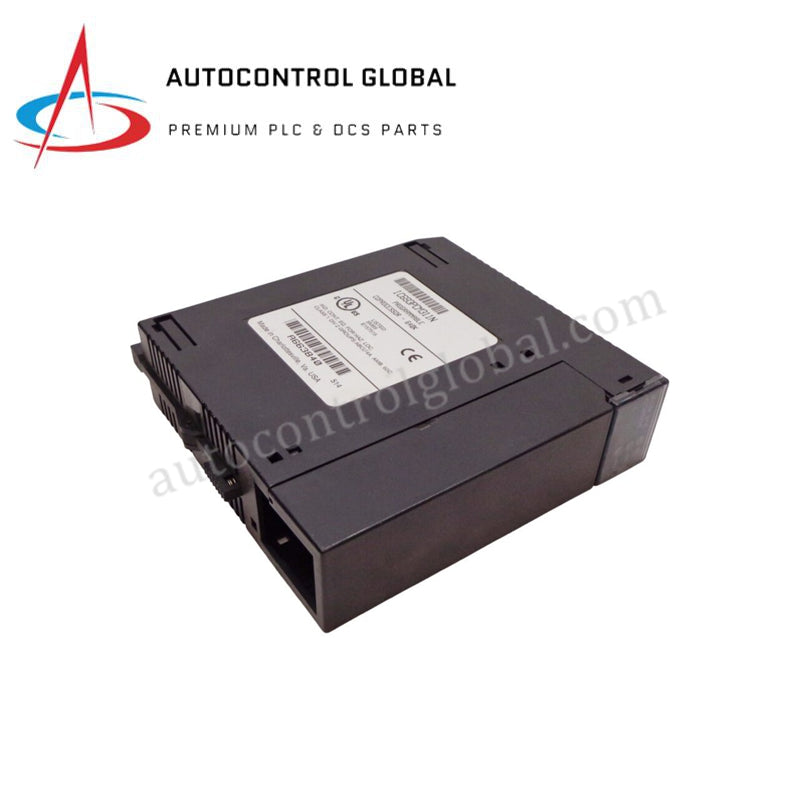

IC693PCM311 GE Fanuc Series 90-30 programski koprocesorski modul od 640KB
Manufacturer: GE Fanuc
-
Part Number: IC693PCM311
Condition：New with Original Package
Product Type: Moduli koprocesora
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC693PCM311 Serija 90-30 koprocesorski modul
GE Fanuc IC693PCM311, takođe katalogizovan kao IC693PCM311 programabilni koprocesorski modul, funkcioniše kao namenski hardverski komponent za rasterećenje izračunavanja matematičkih operacija u realnom vremenu i izvršavanje prilagođene serijske komunikacije u okviru platformi Serije 90-30. Izvršava korisnički definisane rutine u jezicima C i MegaBasic nezavisno od ciklusa skeniranja glavne CPU ploče, omogućavajući obradu podataka bez blokiranja i konverziju između više protokola preko dva ugrađena serijska porta.
Hardverske specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | IC693PCM311 |
| Brend | GE Fanuc / Emerson |
| Poreklo | SAD |
| Težina | 0.45 kg |
| Dimenzije | Standardni modul Serije 90-30 sa jednim slotom |
| Radna temperatura | 0 do 60 stepeni C |
| Potrošnja energije | 500 mA na napajanju zadnje ploče od 5 VDC |
| Procesor na ploči | 32-bitni Intel 80386EX (20 MHz) |
| Kapacitet memorije | 640 KB korisničke memorije / 1 MB RAM-a / 256 KB fleš memorije |
| Komunikacioni portovi | Port 1 (RS-232 / RS-485), Port 2 (RS-232 / RS-422 / RS-485) |
| Podržane brzine prenosa | 300 do 115200 bps |
| Programski jezici | ANSI C, MegaBasic |
| Izolacija | 1500 VAC između terena i logike |
Arhitektura industrijskog kontrolera i determinističnost komunikacije
Konfigurisan za izvršavanje serijskih protokola velike brzine, IC693PCM311 upravlja složenim algoritamskim rutinama bez opterećivanja glavnog PLC CPU-a. Brzina komunikacije preko magistrale zadnje ploče podržava brze prenose blokova podataka između internih memorijskih bafera koprocesora i centralne sistemske memorije. Fleksibilne konfiguracije fizičkog sloja RS-232, RS-422 i RS-485 omogućavaju povezivanje uređaja u realnom vremenu, dok stroga kompatibilnost firmvera obezbeđuje determinističko izvršavanje zadataka u slotovima osnovne ploče Serije 90-30.
Često postavljana pitanja
P: Kako IC693PCM311 razmenjuje podatke sa glavnim CPU modulom Serije 90-30?
O: Koprocesor koristi RAM sa dvostrukim pristupom preko standardne magistrale zadnje ploče, omogućavajući glavnom PLC CPU-u da asinhrono čita i upisuje konfigurisane memorijske tabele bez produžavanja vremena skeniranja lestvičaste logike.
P: Koje fizičke slojeve serijske komunikacije podržavaju dvostruki portovi modula?
O: Port 1 podržava hardverske konfiguracije RS-232 ili RS-485, dok Port 2 podržava režime RS-232, RS-422 ili RS-485 za povezivanje sa uređajima drugih proizvođača, vagama i čitačima bar-kodova.
P: Da li IC693PCM311 zahteva dodatno planiranje napajanja zadnje ploče tokom projektovanja regala?
O: Da, zato što ugrađeni 32-bitni procesor nominalno troši do 500 mA sa magistrale zadnje ploče od +5 VDC, sistemski inženjeri moraju da uračunaju ovo opterećenje pri izračunavanju ukupnog kapaciteta napajanja regala.
Smernice za instalaciju na terenu
Umetnite IC693PCM311 u bilo koji dostupan opcioni slot osnovne ploče Serije 90-30, vodeći računa da modul čvrsto nalegne na konektor zadnje ploče pre zatezanja gornjeg pričvrsnog vijka. Povežite kablove serijskih uređaja koristeći oklopljene provodnike sa upredenim paricama, a strukture magistrale RS-485 završite otpornicima od 120 oma preko fizičkih krajnjih čvorova. Držite ožičenje serijske komunikacije odvojeno od vodova napajanja od 120/230 VAC uz minimalno rastojanje od 300 mm kako biste smanjili spregu smetnji. Proverite ventilaciju panela kako biste održali temperaturu okoline u opsegu od 0 do 60 stepeni C oko kućišta regala.
