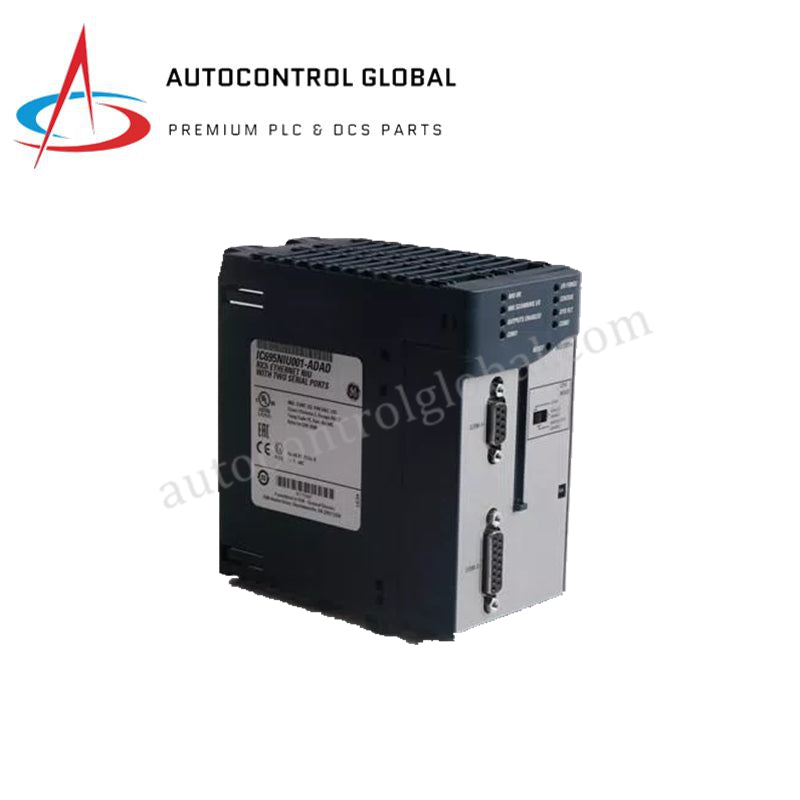

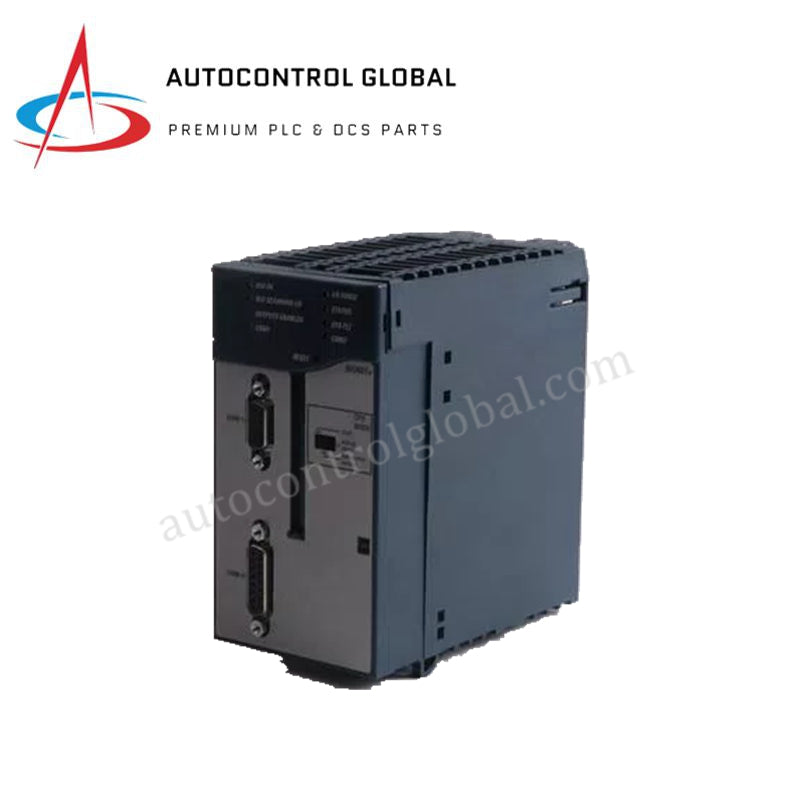

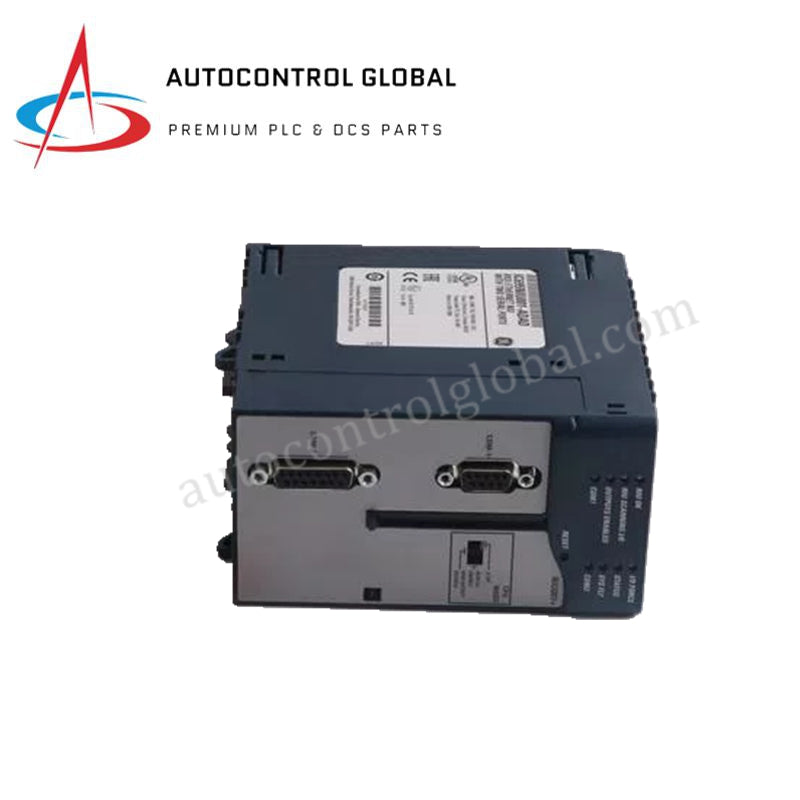

IC695NIU001-ADAD GE RX3i moduli mrežnog interfejsa
Manufacturer: GE Fanuc
-
Part Number: IC695NIU001-ADAD
Condition：New with Original Package
Product Type: Moduli mrežnog interfejsa
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC695NIU001-ADAD mrežna interfejsna jedinica PACSystems RX3i
Konfigurisana za usmeravanje podataka preko udaljene magistrale u mrežama PACSystems RX3i, GE Fanuc IC695NIU001-ADAD (mrežna interfejsna jedinica IC695NIU001) omogućava direktno fizičko izvršavanje upravljanja distribuiranim U/I sistemima putem Etherneta. Modul se montira direktno u RX3i rek i uspostavlja komunikacioni čvor velike brzine koji obrađuje Ethernet Global Data (EGD) i SRTP komande za prenos digitalnih i analognih signala sa terena između lokalnog proširnog kućišta i glavnog sistemskog kontrolera.
Hardverske specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | IC695NIU001-ADAD |
| Brend | GE Fanuc / General Electric |
| Poreklo | SAD |
| Težina | 0.44 kg |
| Dimenzije | 132 x 70 x 137 mm |
| Radna temperatura | 0 do 60 stepeni C |
| Potrošnja energije | 1.25 A @ 3.3 VDC, 1.0 A @ 5 VDC |
| Osnovni model | IC695NIU001 |
| Mrežni interfejsi | 1 x 10/100 Mbps RJ-45 Ethernet port, 2 x RS-232/RS-485 serijska porta |
| Serijski protokoli | Modbus RTU, SNP, serijski U/I |
| Mrežni protokoli | Ethernet Global Data (EGD), SRTP |
| Ugrađena memorija | 10 MB fleš memorije (20 KB lokalne logičke memorije) |
| Kompatibilnost sa magistralom | PCI magistrala RX3i sa dvostrukom podrškom i serijska magistrala zadnje ploče Series 90-30 |
| Sat stvarnog vremena | Kalendar-sat sa baterijskim napajanjem |
Brzina komunikacije preko magistrale zadnje ploče i kompatibilnost sa fleš firmverom
IC695NIU001-ADAD izvršava deterministički prenos paketa preko PCI magistrale zadnje ploče RX3i, održavajući veliku brzinu komunikacije magistrale u konfiguracijama udaljenih U/I sistema velike gustine. Kompatibilnost ugrađenog fleš firmvera omogućava nadogradnju sistemskog koda na terenu bez vađenja hardvera iz osnovne ploče rek-a. Dvostruka povezanost sa magistralom obezbeđuje visok protok preko brzih PCI magistrala RX3i, uz istovremeno održavanje usklađenosti fizičkog signaliziranja sa zastarelim serijskim proširnim rekovima Series 90-30.
Često postavljana pitanja
P: Koji su zahtevi za struju napajanja magistrale zadnje ploče za IC695NIU001-ADAD?
O: Modul tokom standardnog rada istovremeno troši 1.25 A sa naponske grane magistrale zadnje ploče od 3.3 VDC i 1.0 A sa grane od 5 VDC.
P: Da li IC695NIU001-ADAD može da radi na starijim magistralama Series 90-30 zajedno sa hardverom PACSystems RX3i?
O: Da, jedinica podržava obe vrste magistrala i projektovana je za povezivanje sa brzom PCI magistralom zadnje ploče RX3i i starijom serijskom magistralom zadnje ploče Series 90-30 u okviru istog sistemskog rasporeda.
P: Kako se održava sinhronizacija lokalnog sata tokom prekida primarnog napajanja?
O: Integrisani kalendar-sat stvarnog vremena oslanja se na unutrašnje baterijsko kolo, čime se precizni registri vremenskih oznaka čuvaju tokom ciklusa isključivanja sistema.
Smernice za instalaciju na terenu
- Uvek isključite sva napajanja osnovne ploče pre umetanja ili postavljanja mrežne interfejsne jedinice u slot rek-a RX3i.
- Vodite oklopljene Ethernet kablove sa upredenim paricama (STP) kategorije 5e ili kategorije 6 dalje od vodova naizmenične struje i kanala sa izlaznim vodovima frekventnih pretvarača.
- Povežite odvodne oklopne provodnike na serijskim komunikacionim kablovima RS-232/RS-485 sa funkcionalnim uzemljenjem na jednoj završnoj tački kako biste smanjili smetnje.
- Proverite da ukupna potrošnja energije na magistralama od 3.3 VDC i 5 VDC ne prekoračuje maksimalnu nazivnu izlaznu snagu modula za napajanje rek-a.
