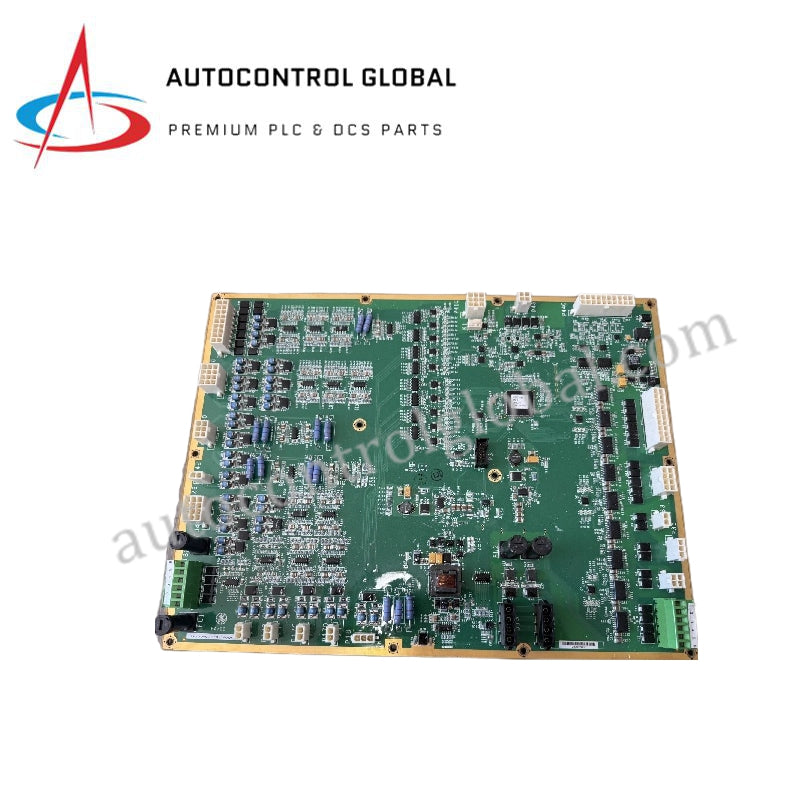

IS200WNPSH1A napojna ploča General Electric Mark VI

General Electric IS200WNPSH1A ćerijska ploča napajanja Mark VI Speedtronic sistema

General Electric IS200WNPSH1A, takođe katalogizovana kao IS200WNPSH1A ćerijska ploča napajanja, predstavlja namensku hardversku komponentu za distribuciju napajanja unutar Mark VI Speedtronic platformi. Ona kondicionira i usmerava regulisano napajanje od +28 VDC i -28 VDC ka susednim kontrolnim procesorima i I/O terminalnim modulima unutar sklopa turbinskog kontrolnog ormara.

Hardverske specifikacije

Deterministička distribucija napajanja i sinhronizacija firmvera

Unutar Mark VI Speedtronic platforme, ploča se direktno povezuje sa sistemskom matičnom pločom kako bi obezbedila distribuciju napajanja velike gustine kroz operativne I/O module. Ploča održava strogo kontrolisanu brzinu komunikacije i stabilnost magistrale matične ploče, istovremeno obezbeđujući izolovane DC naponske vodove dvostrukog polariteta. Osim toga, sloj konformnog premaza ograničava provodljivo zagađenje između gustih vodova, čime se održavaju integritet signala i stabilnost napajanja pri promenljivim termičkim profilima sistema. Kompatibilnost fleš memorije firmvera unutar nadređenog rek-a omogućava nesmetano prepoznavanje hardvera bez prekidanja determinističkih komunikacionih ciklusa.

Često postavljana pitanja

P: Kako ploča IS200WNPSH1A upravlja napajanjem susednih komponenti rek-a?

O: Ploča prima regulisani DC ulaz iz glavnog sklopa napajanja i distribuira stabilizovane vodove od +28 VDC i -28 VDC direktno preko interfejsa matične ploče kako bi napajala I/O kartice i kontrolne module.

P: Koje su fizičke zaštite ugrađene u IS200WNPSH1A za rad u zahtevnim okruženjima?

O: Ploča ima fabrički nanet konformni premaz koji štiti osetljive komponente za površinsku montažu od atmosferske vlage, industrijske prašine i korozivnih agenasa u vazduhu.

Smernice za instalaciju na terenu

1. Isključite Mark VI Speedtronic rek domaćina i odvojite sve primarne AC/DC izvore napajanja kako biste pre održavanja sprečili strujni udar ili oštećenje hardvera.
2. Nosite pravilno uzemljenu antistatičku (ESD) narukvicu povezanu sa uzemljenjem rama ormara kako biste tokom rukovanja sprečili oštećenje osetljivih CMOS kola.
3. Pažljivo poravnajte ploču IS200WNPSH1A sa vođicama za karticu unutar predviđenog panela i čvrsto je gurnite dok se ivični konektori potpuno ne spoje sa matičnom pločom.
4. Zategnite sve pričvrsne zavrtnje rukom, obezbeđujući pravilno mehaničko uzemljenje između rama ploče i uzemljivačke sabirnice ormara.
5. Pre ponovnog uključivanja sistema proverite da svi terenski vodovi, kablovski snopovi i priključci za napajanje imaju odgovarajuće poluprečnike savijanja i da su odvojeni od visokonaponskih AC vodova.
