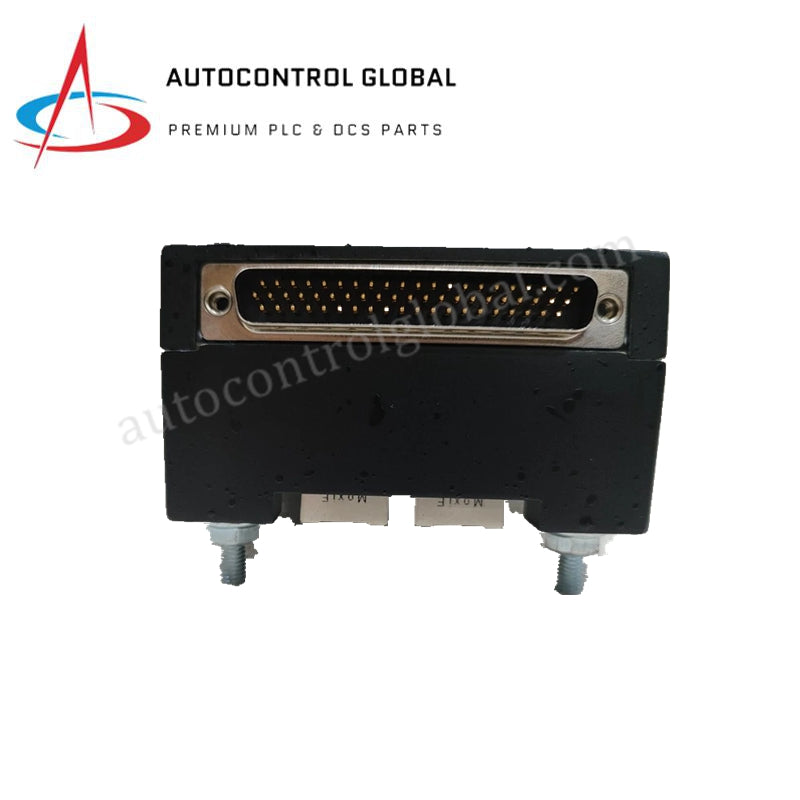

IS220PHRAH1B | IS230SNHRH2A | GE Mark VIe Analogni I/O paket

Pregled proizvoda

IS220PHRAH1B (često povezivan sa sklopom IS230SNHRH2A) je visokorezolutni analogni I/O modul dizajniran za GE Mark VIe kontrolnu platformu. Ovaj modul predstavlja ključni most između pametne poljske instrumentacije i IONet digitalne mreže. Integracijom tehnologije Highway Addressable Remote Transducer (HART), IS220PHRAH1B omogućava istovremeni prenos standardnih 4–20 mA analognih kontrolnih signala i digitalnih dijagnostičkih podataka. Ova dvoslojna komunikacija omogućava operaterima turbine da prate stanje uređaja, vrše daljinske kalibracije i pristupaju sekundarnim procesnim varijablama bez dodatnog poljskog ožičenja.

Tehničke specifikacije

• Proizvođač: GE Fanuc / General Electric

• Serija: Mark VIe kontrolni sistem

• Broj modela: IS220PHRAH1B

• Alternativni broj dela: IS230SNHRH2A

• Tip modula: Analogni ulazno/izlazni modul sa HART podrškom

• Komunikacioni interfejs: Dva Ethernet porta od 100 Mbps (redundantni IONet)

• Podržani signali: 4–20 mA DC strujni krugovi

• HART funkcionalnost: Potpuni digitalni prolaz za FSK (Frequency Shift Keying) podatke

• Kompatibilne terminalne ploče: IS200SHRAH1A, IS200SHRAH2A i povezane SHRA serije

• Analogni ulazi: Visokorezolutno prikupljanje sa filtriranjem šuma (obično 10+ kanala u zavisnosti od kombinacije sa terminalnom pločom)

• Analogni izlazi: Precizna kontrola petlje za aktuatorske i pozicionerske uređaje

• A/D konverzija: 16-bitna rezolucija za vrhunsku tačnost signala

• Napajanje: 28 VDC nominalno (obezbeđeno preko veze sa terminalnom pločom)

• Termalno upravljanje: Hlađenje konvekcijom; radna temperatura od 0°C do +60°C

• Bezbednost i usklađenost: Dizajniran za visoku dostupnost zaštite turbine i automatizaciju bilansa postrojenja
