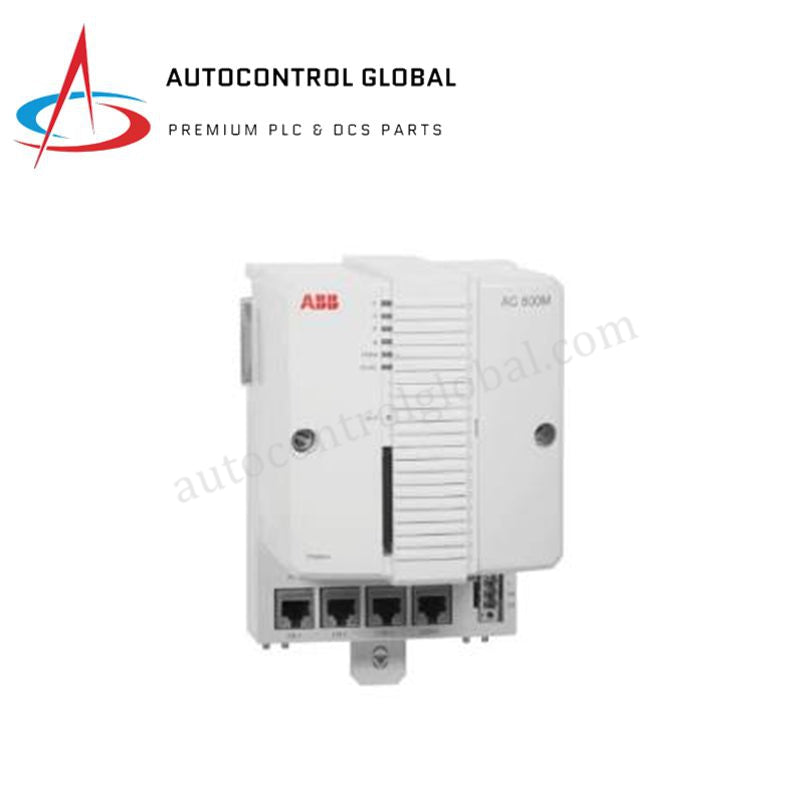

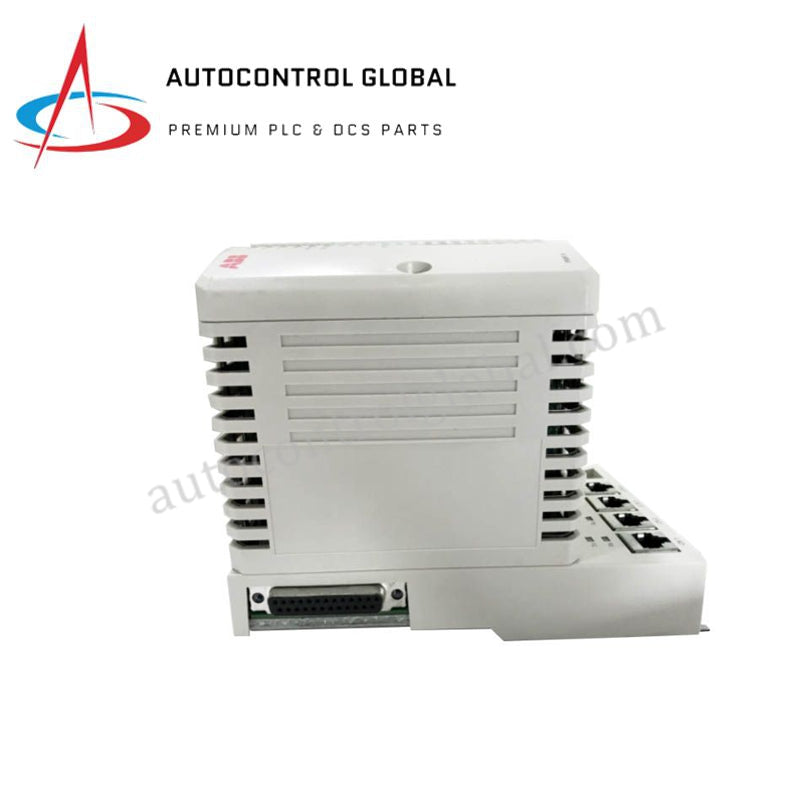

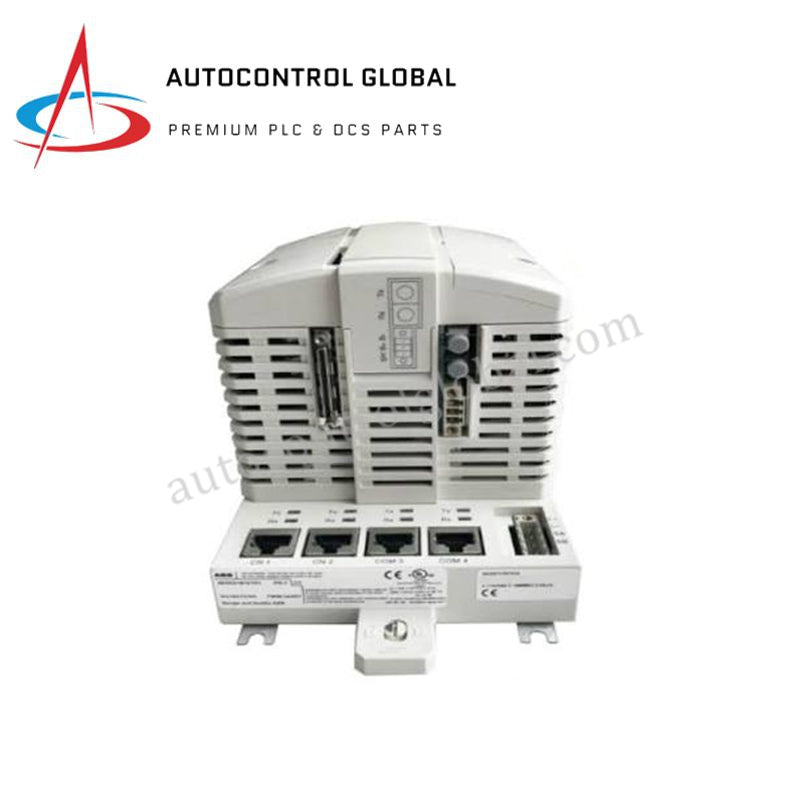

PM856AK01 ABB AC 800M procesorski modul ABB Advant-800xA
Manufacturer: ABB
-
Part Number: PM856AK01 STU3BSE069514R1
Condition：New with Original Package
Product Type: Procesorski moduli
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ABB PM856AK01 komplet procesorske jedinice
Konfigurisana za visokobrzinsko izvršavanje logike unutar AC 800M kontrolnih sistema, ABB PM856AK01 (PM856A procesorski modul) omogućava direktno fizičko i električno izvršavanje složenih kontrolnih zadataka.
Hardverske specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | PM856AK01 |
| Proizvođač | ABB |
| Poreklo | Švedska |
| Težina | 1,2 kg |
| Dimenzije | 186 mm x 119 mm x 135 mm |
| Radna temperatura | +5 do +55 °C |
| Potrošnja energije | 180 mA tipično / 300 mA maksimalno |
| CPU | MPC860 industrijski procesor |
| Memorija | 16 MB ukupno RAM / 2 MB Flash PROM |
| Klasa zaštite | IP20 |
Industrijska kontrola i obrada
PM856A hardver koristi visokoperformansnu MPC860 procesorsku arhitekturu kako bi obezbedio determinističko izvršavanje kontrole. Modul upravlja brzinom komunikacije na backplane magistrali preko CEX-busa, podržavajući do 12 različitih komunikacionih interfejs modula istovremeno. Integracija sa 800xA kontrolnim softverom omogućava upravljanje kompatibilnošću firmware flash memorije, obezbeđujući paritet između distribuiranih kontrolnih čvorova. Dizajn backplane-a podržava modularno skaliranje ulazno-izlaznih modula, dozvoljavajući do 96 povezanih modula uz održavanje stroge determinističke vremenske cikličnosti za zadatke sa vremenom izvršavanja od 1 ms.
Često postavljana pitanja
P: Da li PM856A podržava hot-swap komunikacionih modula povezanih na CEX-bus?
O: Da, procesor omogućava hot-swap funkcionalnost za CEX-bus module; međutim, sam PM856A mora biti isključen ili prebačen u neaktivno stanje pre uklanjanja sa TP830 baze kako bi se održao integritet sistemske magistrale.
P: Kako modul rukuje podacima realnog vremena prilikom gubitka napajanja?
O: Jedinica koristi internu 3,6 V litijumsku rezervnu bateriju za održavanje realnog sata i parametara volatilne memorije tokom perioda bez napajanja.
P: Da li PM856A može da izvrši ažuriranje firmware-a preko serijskog interfejsa?
O: Ažuriranja firmware-a i prenos konfiguracija se vrše preko izolovanog COM4 serijskog porta ili Ethernet CN1/CN2 portova koristeći standardni 800xA Control Builder konfiguracioni alat.
Uputstva za montažu na terenu
- Montaža: Pričvrstite TP830 baznu ploču na čvrstu DIN šinu koristeći mehanizam za klizanje i zaključavanje. Osigurajte da je modul potpuno postavljen kako bi se uspostavila veza sa niskim otporom na backplane magistrali.
- Štitljenje: Povežite zaštitni uzemljivač (PE) na baznoj ploči sa lokalnom sabirnicom uzemljenja u ormanu. Koristite ekranisani upleteni par za sve Ethernet i RS-232C serijske veze kako biste sprečili elektromagnetne smetnje (EMI).
- Termalno upravljanje: Održavajte minimalni razmak od 50 mm iznad i ispod modula radi omogućavanja pasivnog konvektivnog protoka vazduha, osiguravajući da temperatura okoline ne prelazi +55 °C.
- Ožičenje: Pridržavajte se definisanih specifikacija momenta za zavrtnje na priključnim blokovima. Proverite da su svi RJ-45 Ethernet konektori potpuno zakačeni i bez mehaničkog naprezanja.
