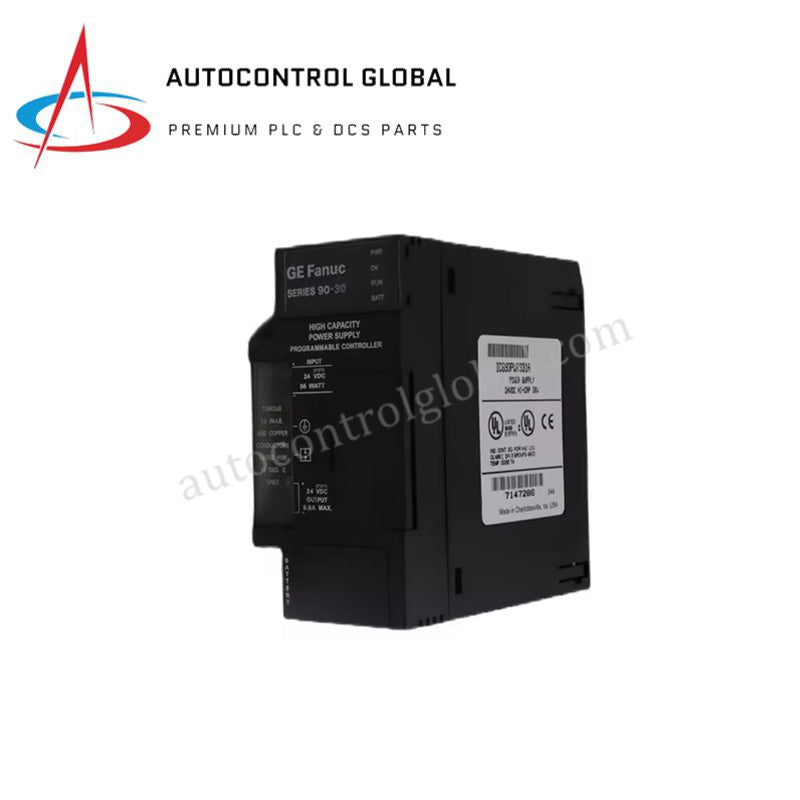

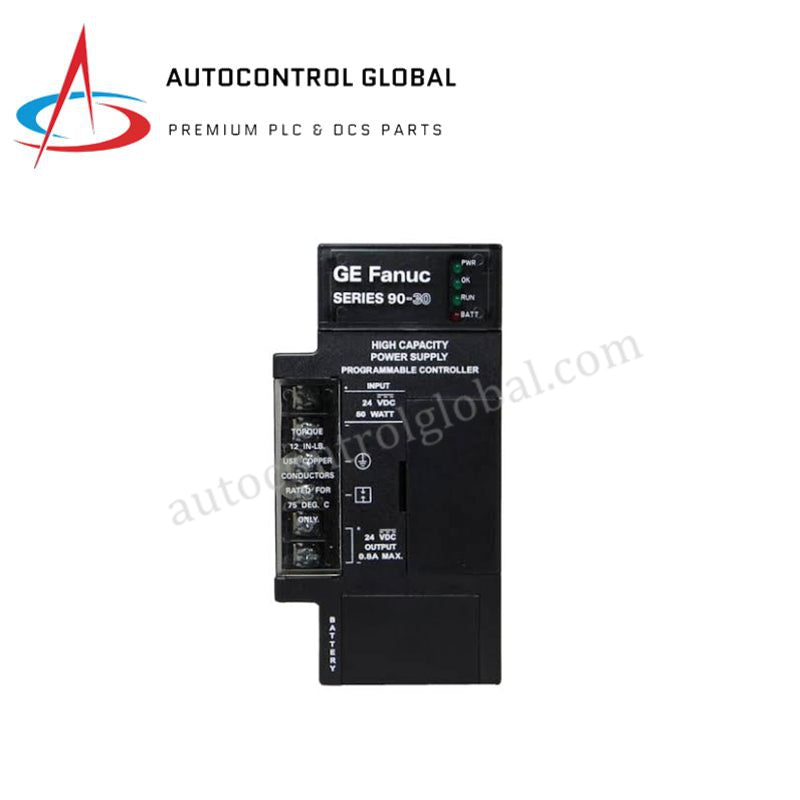

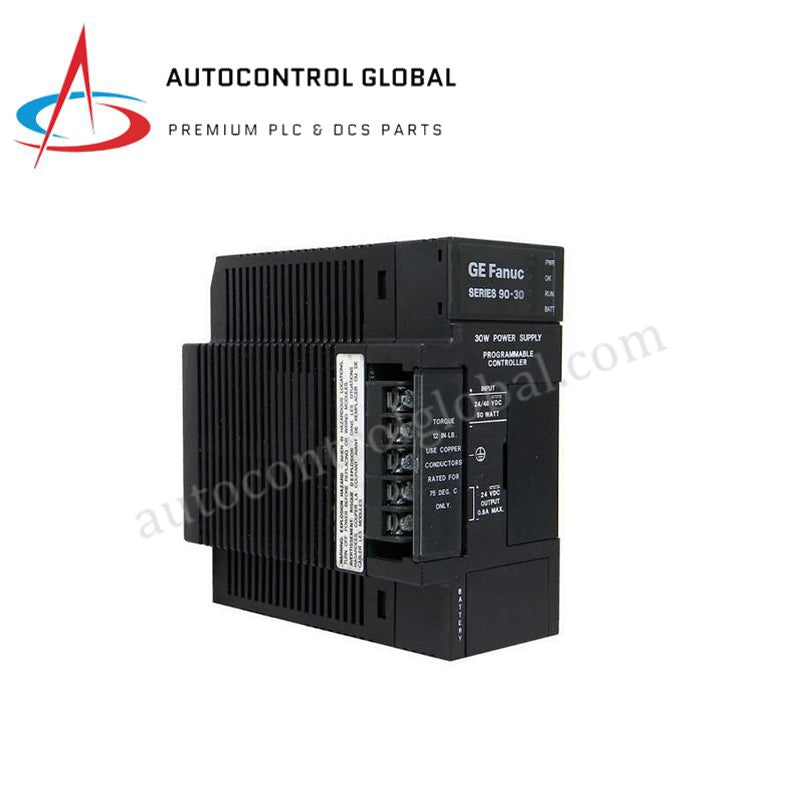

Modul za napajanje | GE Fanuc IC693PWR331 24 VDC 30 W
Manufacturer: GE Fanuc
-
Part Number: IC693PWR331
Condition：New with Original Package
Product Type: Moduli napajanja
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC693PWR331 napajanje serije 90-30
GE Fanuc IC693PWR331, takođe katalogizovan kao IC693PWR331 modul napajanja velikog kapaciteta, služi kao namenski hardverski sklop za višekanalne konverzije napajanja u okviru platformi serije 90-30. Pretvara ulazne izvore jednosmerne struje u tri regulisana naponska izlaza (+5 VDC za logiku zadnje ploče, +24 VDC za napajanje releja i izolovani +24 VDC izlaz) za napajanje CPU jedinica, lokalnih zadnjih ploča i uređaja za povezivanje sa terenom.
Hardverske specifikacije
| Parametar | Specifikacija |
|---|---|
| Model | IC693PWR331 |
| Brend | GE Fanuc / Emerson |
| Poreklo | SAD |
| Težina | 0.68 kg |
| Dimenzije | Standardni jednoprorezni modul serije 90-30 |
| Radna temperatura | 0 do 60 deg C |
| Potrošnja energije | Maksimalna ulazna snaga 50 W |
| Ukupni izlazni kapacitet | Maksimalna ukupna kombinovana izlazna snaga 30 W |
| Ulazni napon (pokretanje) | 21 do 56 VDC |
| Ulazni napon (rad) | 18 do 56 VDC |
| +5 VDC izlazna grana | Do 30 W (maksimalno 3 A) |
| +24 VDC grana za releje | Do 15 W (maksimalno 0.62 A) |
| +24 VDC izolovana grana | Do 20 W (maksimalno 0.83 A) |
| Vreme zadržavanja | Minimalno 14 ms |
Konverzija napajanja magistrale zadnje ploče i termička dinamika
Povezan direktno sa krajnjim levim slotom osnovnih ploča serije 90-30, IC693PWR331 obezbeđuje stabilan regulisani napon radi održavanja brzine komunikacije magistrale zadnje ploče u konfiguracijama sa velikom gustinom I/O uređaja. Funkcije zaštite izlaza obuhvataju aktivno ograničenje prekomerne struje i hardversko ograničenje prenapona, čime se održava pouzdanost rada. Ventilacioni kanali modula prirodno odvode toplotu, obezbeđujući stabilne naponske profile u radnom opsegu do 60 deg C.
Često postavljana pitanja
P: Koja je svrha izolovanog +24 VDC izlaznog terminala na prednjoj ploči?
O: Izolovana +24 VDC grana obezbeđuje čisto napajanje direktno za spoljašnja ulazna kola na terenu ili opcione module serije 90-30, bez unošenja smetnji zajedničkog režima u interna logička kola.
P: Da li IC693PWR331 može da radi sa standardnim mrežnim napajanjem od 120/240 VAC?
O: Ne, IC693PWR331 zahteva izvor jednosmerne struje koji radi u aktivnom opsegu od 18 do 56 VDC (nominalne sistemske magistrale od 24 VDC ili 48 VDC).
P: Šta ukazuje na kvar napajanja na prednjoj dijagnostičkoj ploči?
O: Gubitak primarnog napajanja ili greška prekomerne struje aktivira internu bezbednosnu logiku, isključuje gornju PWR LED lampicu i deaktivira izlazne grane radi zaštite povezane opreme u ormanu.
Smernice za instalaciju na terenu
Ugradite IC693PWR331 isključivo u Slot 0 (krajnji levi položaj) osnovne ploče serije 90-30 i proverite da se zadnji priključak modula potpuno zabravi u utičnici magistrale kućišta. Pričvrstite gornji i donji pričvrsni zavrtanj kako biste obezbedili pouzdanost uzemljenja rama. Povežite ulazne vodove izvora od 24 VDC ili 48 VDC sa predviđenom priključnom letvom, koristeći bakarnu žicu najmanje 14 AWG i zategnite priključke momentom od 1.2 Nm. Obezbedite najmanje 100 mm neometanog prostora iznad i ispod kućišta modula kako biste omogućili vertikalno hlađenje prirodnom konvekcijom pri temperaturama okoline panela od 0 do 60 deg C.
