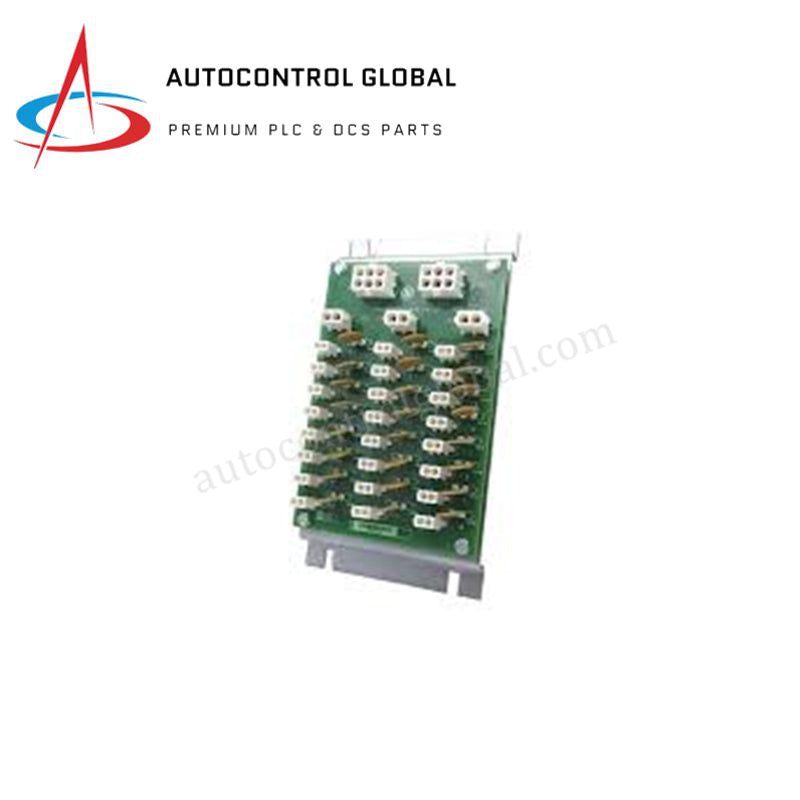

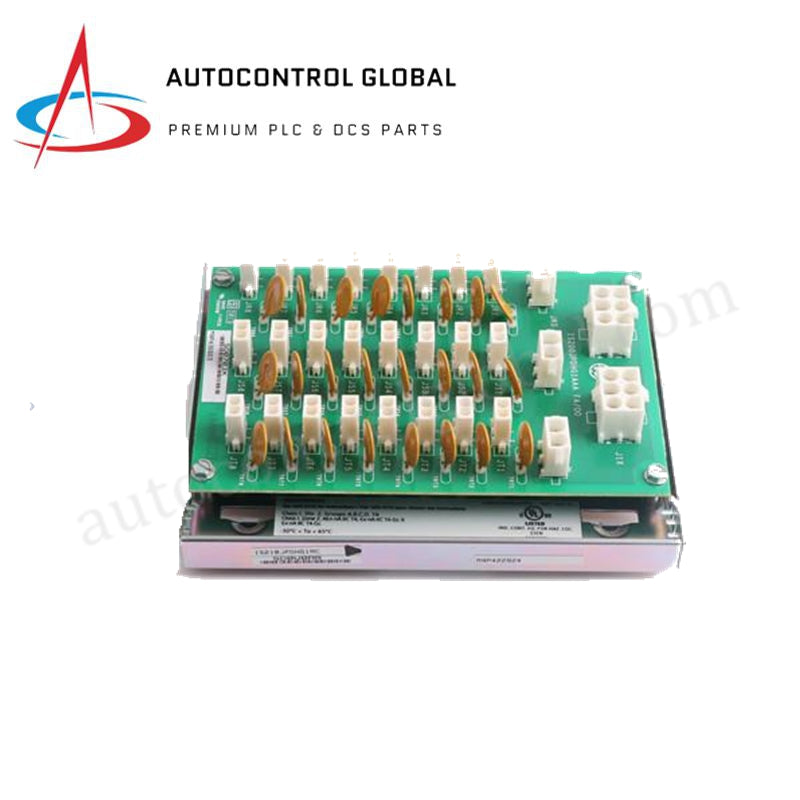

Kontrola turbine DC distribucija | Potpuno novi IS410JPDDG1A GE
Manufacturer: GE Fanuc
-
Part Number: IS410JPDDG1A
Condition：New with Original Package
Product Type: Raspodelne table za napajanje
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Pregled proizvoda
GE IS410JPDDG1A (JPDD) predstavlja ključnu tablu za distribuciju napajanja unutar Mark VIe arhitekture upravljanja turbinom. Ovaj modul omogućava organizovanu i regulisanu distribuciju DC napajanja iz glavnog ormara do pojedinačnih kontrolnih tabli i I/O paketa. Kao centralizovani čvorište za napajanje, JPDD obezbeđuje da svi podsistemi za nadzor, zaštitu i ekscitaciju turbine dobijaju stabilne nivoe napona, čime se sprečavaju resetovanja logike i greške u komunikaciji tokom manjih fluktuacija napona.
Stanje: 100% potpuno nov, novi višak u fabričkom pakovanju.
Tehničke specifikacije
IS410JPDDG1A koristi visokonaponske provodnike i robusnu izolaciju kako bi održao integritet napajanja kroz više grana.
| Parametar | Specifikacija |
| Proizvođač | General Electric (GE) |
| Tip proizvoda | JPDD tabla za distribuciju napajanja |
| Kompatibilnost sistema | Mark VIe sistemi upravljanja turbinom |
| Ulazni napon | 28 V DC (nominalno) |
| Izlazna konfiguracija | Više regulisanih DC grana |
| Funkcionalna revizija | G1 |
| Radna temperatura | 0°C do +60°C (32°F do 140°F) |
| Temperatura skladištenja | -40°C do +85°C |
| Dimenzije | 130 × 107 × 32 mm |
| Težina | 0,5 kg |
| Vlažnost | 5% – 95% RH (bez kondenzacije) |
Inženjerske prednosti
-
Optimizovani DC naponski vod: JPDD modul pojednostavljuje distribuciju 28VDC kroz Mark VIe ormar. Ova organizovana struktura vodova eliminiše potrebu za složenim "lančanim" povezivanjem između I/O paketa, što značajno smanjuje elektromagnetne smetnje (EMI) i poboljšava uzemljenje sistema.
-
Lokalisano zadržavanje kvara: Integrisana zaštitna kola prate struju na svakoj izlaznoj grani. Ukoliko pojedinačni I/O paket ili kontroler razvije kratki spoj, IS410JPDDG1A izoluje tu specifičnu granu. Ovo sprečava da jedan hardverski kvar ugrozi ceo DC vod i izazove katastrofalno isključenje uređaja.
-
Visokointegritetna električna izolacija: Tabla poseduje robusnu galvansku izolaciju između glavnog ulaza napajanja i distribuiranih izlaza. Ova zaštita štiti osetljivu kontrolnu logiku od naponskih tranzijenata i visokofrekventnih šumova koje proizvodi teška industrijska mašinerija u okruženjima za proizvodnju energije.
-
Mogućnost zamene u radu (hot-swap): U redundantnim konfiguracijama napajanja, modularni dizajn omogućava efikasno otklanjanje kvarova. Tehničari mogu proveriti stanje napajanja na JPDD test tačkama bez prekidanja primarnog kontrolnog kruga, što omogućava brže održavanje.
-
Industrijski termalni menadžment: GE je projektovao JPDD da radi kontinuirano u visokogustinskim ormarima na temperaturama do 60°C. PCB raspored maksimizira disipaciju toplote, osiguravajući da komponente za regulaciju napona održavaju zadate tolerancije tokom celog životnog veka sistema upravljanja turbinom.
Česta pitanja
P: Da li IS410JPDDG1A zahteva softversku konfiguraciju u ToolboxST?
O: Ne. JPDD je modul za distribuciju napajanja na hardverskom nivou. Kada ga instalirate u ormar i povežete ulaz od 28VDC, on automatski počinje sa distribucijom napajanja povezanim podmodulima. Ipak, trebalo bi da proverite dijagnostičke alarme "Control Power" u softveru kako biste potvrdili uspešnu distribuciju.
P: Koliko I/O paketa može podržati jedan IS410JPDDG1A?
O: Kapacitet zavisi od specifične potrošnje povezanih modula. Generalno, JPDD je dizajniran da podrži čitav klaster Mark VIe I/O paketa unutar standardnog segmenta ormara. Pogledajte GE sistemske osnovne crteže za tačne proračune opterećenja strujom.
P: Mogu li koristiti ovu tablu kao direktnu zamenu za IS400JPDHG1A?
O: Iako oba pripadaju JPDx porodici, JPDD (IS410JPDDG1A) i JPDH (IS400JPDHG1A) imaju različite funkcionalne revizije i fizičke konektore. Uvek uskladite tačan broj modela i reviziju navedenu u specifikaciji ormara (BOM) kako biste osigurali mehaničku i električnu kompatibilnost.
P: Koji su glavni pokazatelji kvara JPDD modula?
O: Uobičajeni pokazatelji uključuju alarm "Gubitak komunikacije sa I/O paketom" na više paketa istovremeno ili dijagnostiku "28V DC nizak napon". Fizički pregled može otkriti pregorele zaštitne osigurače ili promenjene boje komponenti ako je došlo do značajnog preopterećenja strujom.
