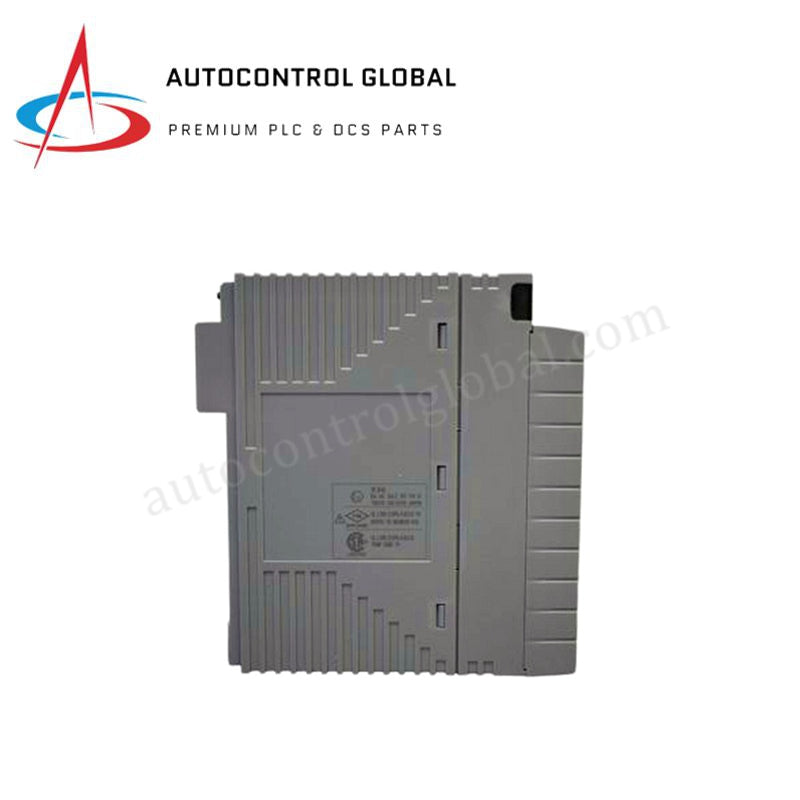

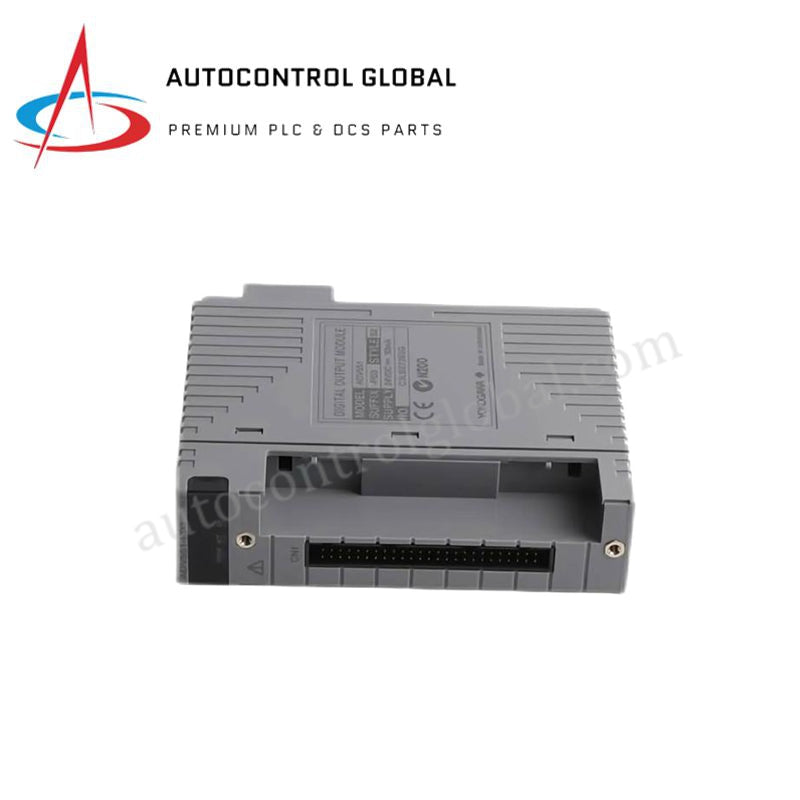

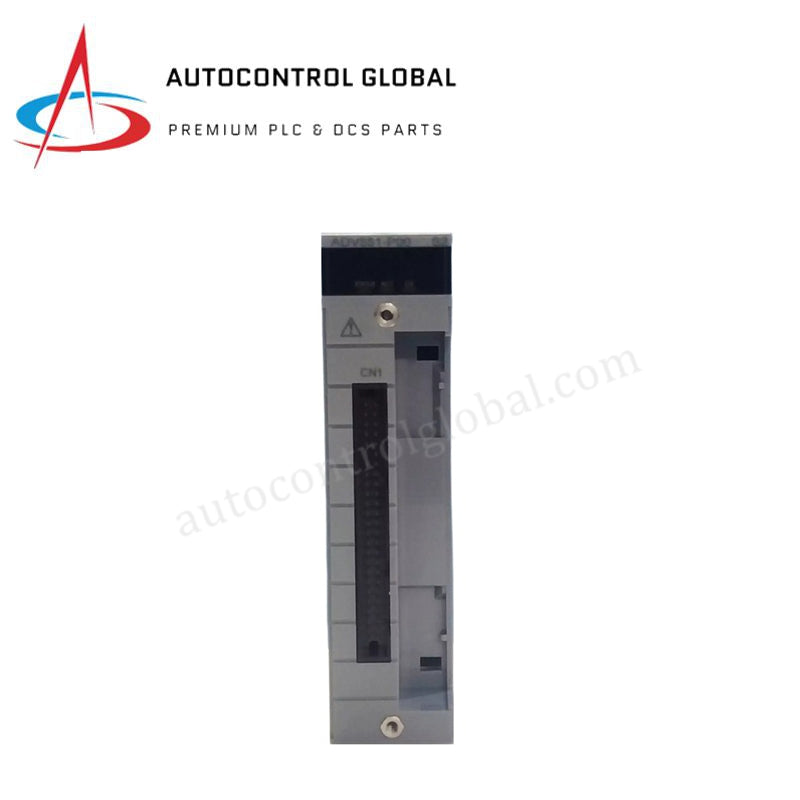

Yokogawa ADV551-P00/D5S00 FIO modul digitalnog izlaza sa 32 kanala
Manufacturer: Yokogawa
-
Part Number: ADV551-P00/D5S00
Condition：New with Original Package
Product Type: Moduli digitalnih izlaza
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
YOKOGAWA ADV551-P00/D5S00 FIO digitalni izlazni modul
Konfigurisan za izolovano preklapanje diskretnih opterećenja sa 32 kanala u Yokogawa CENTUM VP i STARDOM DCS arhitekturama, YOKOGAWA ADV551-P00/D5S00 (ADV551 digitalni izlazni modul) omogućava direktno fizičko/električno izvršavanje.
Raščlanjivanje sufiksa i matrica modela
| Šifra / opcija | Oznaka | Opis |
|---|---|---|
| ADV551 | Osnovni model | Digitalni izlazni modul (32 kanala, 24 VDC, izolovan) |
| -P | Šifra sufiksa | Sa funkcijom izlaza širine impulsa / funkcijom vremenski proporcionalnog izlaza |
| 0 | Šifra sufiksa | Bez prikaza statusa |
| 0 | Šifra sufiksa | Osnovni tip |
| /D5S00 | Šifra opcije | Sa priključnim blokom sa stezaljkama na pritisak za digitalni izlaz (ATD5S-00) |
Specifikacije hardvera
| Parametar | Specifikacija |
|---|---|
| Model | ADV551-P00/D5S00 |
| Brend | Yokogawa |
| Poreklo | Japan |
| Dimenzije | 15 cm x 7.8 cm x 11 cm |
| Težina | 0.20 kg (težina za transport: 1.5 kg) |
| Radna temperatura | -20 do 60 deg C (standardni industrijski opseg) |
| Potrošnja energije | 700 mA pri 5 VDC (sabirnica), 60 mA (spoljno napajanje) |
| Broj izlaznih kanala | 32 kanala, izolovana |
| Nazivni primenjeni napon | 24 VDC |
| Opseg spoljnog napajanja | 20.4 do 26.4 VDC (nazivna struja 50 mA) |
| Format izlaza | Strujni ponor |
| Maksimalna struja opterećenja | 100 mA/kanalu pri 26.4 VDC |
| Maksimalni izlazni napon u stanju ON | 2 VDC |
| Maksimalna struja curenja u stanju OFF | 0.1 mA |
| Izdržljivi napon | 2 kV AC (signal prema sistemu, 1 minut); 500 V AC (između zajedničkih priključaka, 1 minut) |
| Vreme odziva izlaza | <= 3 ms (statusni izlaz), <= 10 ms (mešoviti statusni/impulsni izlazi) |
| Opseg širine impulsa | 8 ms do 7200 s |
| Rezolucija širine impulsa | 8 ms (+/- maksimalno kašnjenje ON/OFF od 1 ms) |
| Spoljni priključak | Priključni blok sa stezaljkama na pritisak (ATD5S-00), AKB331 kabl, kabl sa MIL konektorom |
Izolacija procesnog upravljanja i interfejs petlje
Modul koristi optičke izolacione mehanizme za uspostavljanje galvanski razdvojenih kanala, čime se održava izolacija između kanala i pouzdana zaštita između pojedinačnih strujnih kola opterećenja i interne logike sabirnice. Sprečavanjem naponskih pomeranja u zajedničkom režimu i struja uzemljivačkih petlji kroz ožičenje na strani polja, štiti logiku sistemske sabirnice tokom prelaznih pojava. Izlazni drajveri rade u topologiji strujnog ponora, projektovanoj za direktno upravljanje industrijskim relejima od 24 VDC, elektromagnetnim ventilima i indikatorskim kolima, obezbeđujući determinističke performanse preklapanja kroz distribuirane I/O regale na strani polja.
Često postavljana pitanja
P: Koja je maksimalno dozvoljena struja curenja kada je izlazni kanal u stanju OFF?
O: Modul održava struju curenja izlaza od <= 0.1 mA pri 26.4 VDC kada je kanal isključen, sprečavajući da opterećenja na strani polja visoke impedanse ostanu delimično pod naponom.
P: Kako funkcioniše rezolucija širine impulsa tokom mešovitog izvršavanja impulsa i statusa?
O: Rezolucija širine impulsa radi u koracima od 8 ms u opsegu od 8 ms do 7200 s. Tokom promena stanja javlja se dodatno hardversko kašnjenje prenosa ON/OFF od najviše 1 ms.
P: Da li se priključni blok sa stezaljkama na pritisak može ukloniti bez odspajanja pojedinačnih žica na strani polja?
O: Da, priključni blok sa stezaljkama na pritisak ATD5S-00 pričvršćuje se direktno za prednju stranu pomoću pričvrsnih zavrtnjeva i omogućava potpuno odspajanje ožičenja na strani polja tokom održavanja modula uz zamenu pod napajanjem.
Smernice za instalaciju na strani polja
Čvrsto postavite modul u predviđeni slot FIO čvora, sve dok gornja i donja poluga za zaključavanje ne kliknu na svoje mesto. Pre uključivanja napajanja opterećenja proverite da napon spoljnog napajanja na strani polja ostaje strogo u radnom opsegu od 20.4 VDC do 26.4 VDC.
Pri priključivanju signalnih provodnika na priključni blok sa stezaljkama na pritisak ATD5S-00, ogolite žice na strani polja u dužini od 6 mm i ogolite pojedinačne izvode kanala bez rasplitanja standardnih bakarnih niti. Vodite signalne vodove odvojeno od visokonaponskih vodova naizmenične struje da biste smanjili induktivnu spregu. Uzemljite sve oklopljene kablove u jednoj tački na sistemskoj strani, na sabirnici za uzemljenje polja, uz održavanje najmanje 5 zahvatnih navoja na NPT priključcima ili uzemljivačkim stezaljkama priključne letve kako biste obezbedili niskoomske putanje uzemljenja.
