3BSE013231R1 | TU811B | ABB | S800 Giriş/Çıkış Sonlandırma Tabanı

Shopify Ürün Başlığı

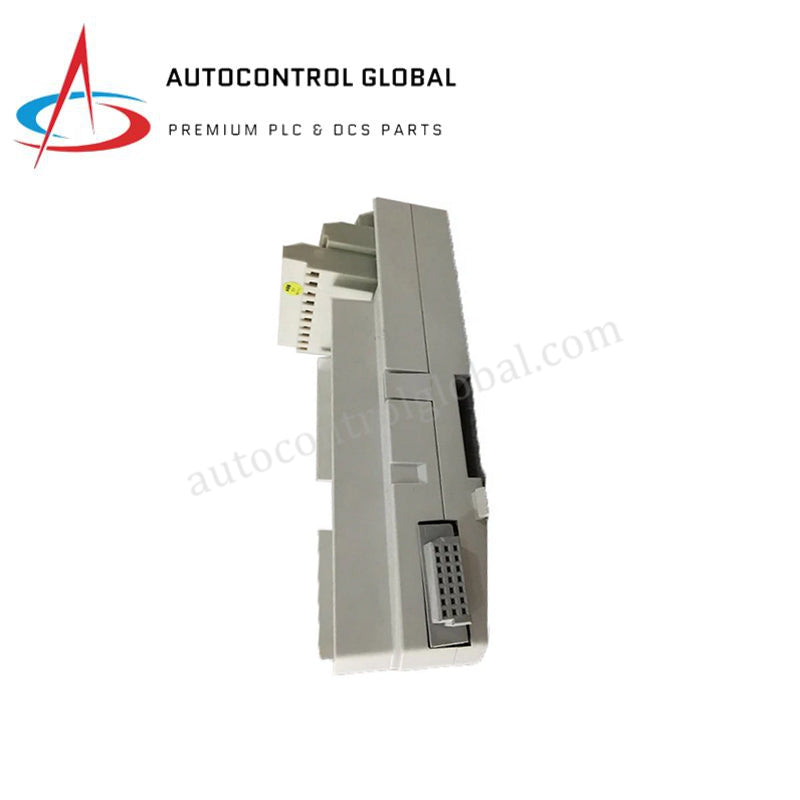

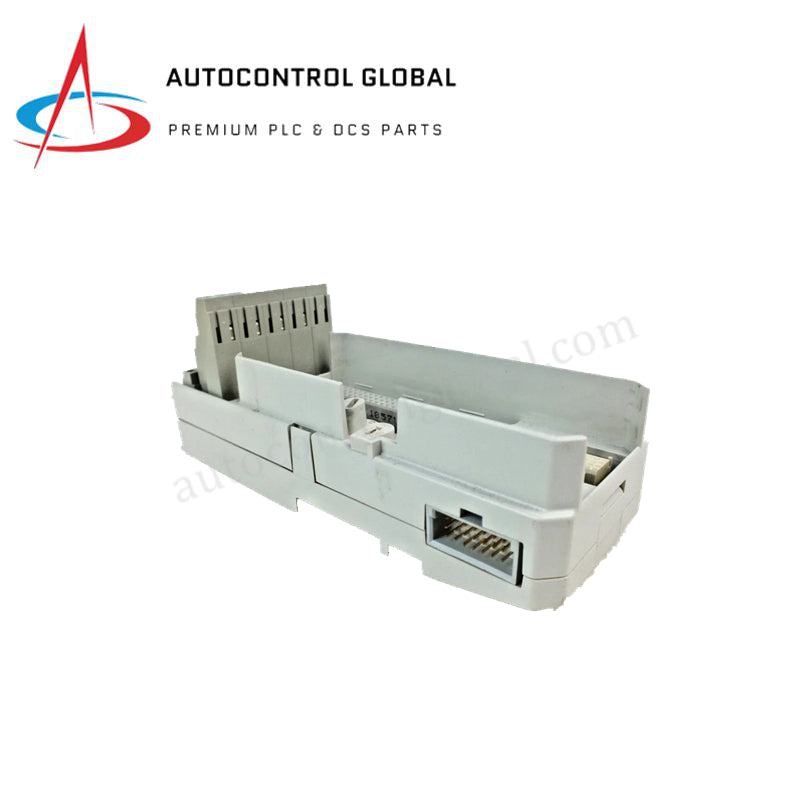

ABB TU811B 3BSE013231R1 Kompakt Modül Sonlandırma Ünitesi (MTU)

Ürün Açıklaması

Ürün Genel Bakışı

TU811B (Sipariş Kodu: 3BSE013231R1), ABB S800 I/O sistemi için tasarlanmış yüksek yoğunluklu bir Kompakt Modül Sonlandırma Ünitesidir (MTU). AC 800M ve System 800xA kontrol mimarilerinde elektronik I/O modülleri için birincil fiziksel montaj ve kablolama arayüzü olarak görev yapar. Pasif bir ünite olarak, TU811B sinyal dağıtımı, saha güç yönetimi ve ModuleBus iletişimi için güvenli bir ortam sağlar. Tasarımı, dikey konumlandırma ile kabin alanı verimliliğine odaklanır ve 32 sinyal terminaline kadar destek vererek büyük ölçekli dağıtık kontrol sistemi (DCS) uygulamaları için idealdir.

Detaylı Teknik Özellikler

TU811B, endüstriyel ortamlarda yüksek bütünlükte sinyal yönlendirmesi için tasarlanmıştır.

• Üretici: ABB

• Model Numarası: TU811B

• Ürün ID: 3BSE013231R1

• Sistem Uyumluluğu: S800 I/O, AC 800M, System 800xA

• Terminal Konfigürasyonu: 1 × 32 sinyal terminali (Tek sıralı yüksek yoğunluk)

• Nominal İzolasyon Voltajı: 50 V

• Nominal Akım: Terminal başına 2 A (Toplam ünite maksimumu I/O modül sınırlarına bağlıdır)

• Montaj: Standart 35mm DIN Ray (Yatay veya Dikey)

• Bağlantı: Dahili sistem iletişimi için entegre ModuleBus

• Mekanik Koruma: IP20

• Çalışma Sıcaklığı: -25°C ile +70°C arası

• Boyutlar: 170 mm (Y) × 64 mm (G) × 64 mm (D)

• Ağırlık: 0.17 kg

• Menşei: İsveç

Çalışma Özellikleri ve Avantajları

• Yüksek Yoğunluklu Kablolama: Tek sıralı 32 terminal düzeni kullanarak, TU811B çok kanallı dijital veya analog modüllerin 64 mm genişlikte kompakt bir alanda sonlandırılmasına olanak tanır ve böylece raf alanı önemli ölçüde azalır.

• Pasif Bütünlük: Taban plakasında aktif elektronik bileşenlerin olmaması, maksimum güvenilirlik ve yüksek Ortalama Arıza Arası Süre (MTBF) sağlar; çünkü termal strese maruz kalan hassas devreler yoktur.

• Servis Kolaylığı: MTU, S800 I/O modüllerinin "Sıcak Değişim" yapılmasına izin verir. Saha kablolaması, elektronik modül çıkarılıp değiştirilirken TU811B tabanına güvenle bağlı kalır ve bakım sırasında kablolama hatası riski ortadan kalkar.

• Çevresel Dayanıklılık: Endüstriyel sınıf muhafaza, enerji üretimi, kimya ve su arıtma tesislerinde yaygın olan titreşim ve elektromanyetik gürültüye karşı dayanıklı olacak şekilde tasarlanmıştır.
