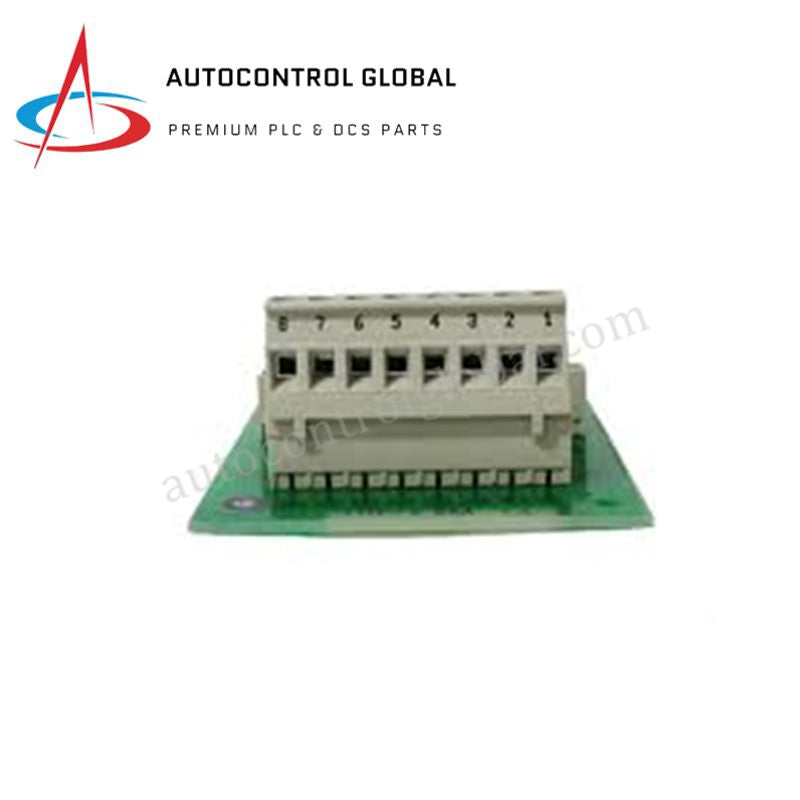

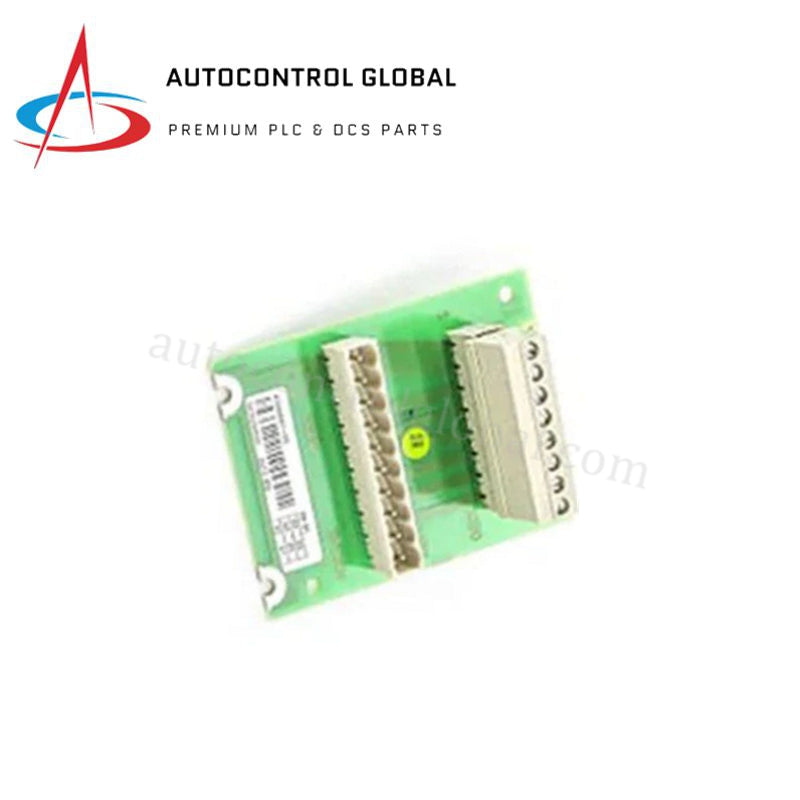

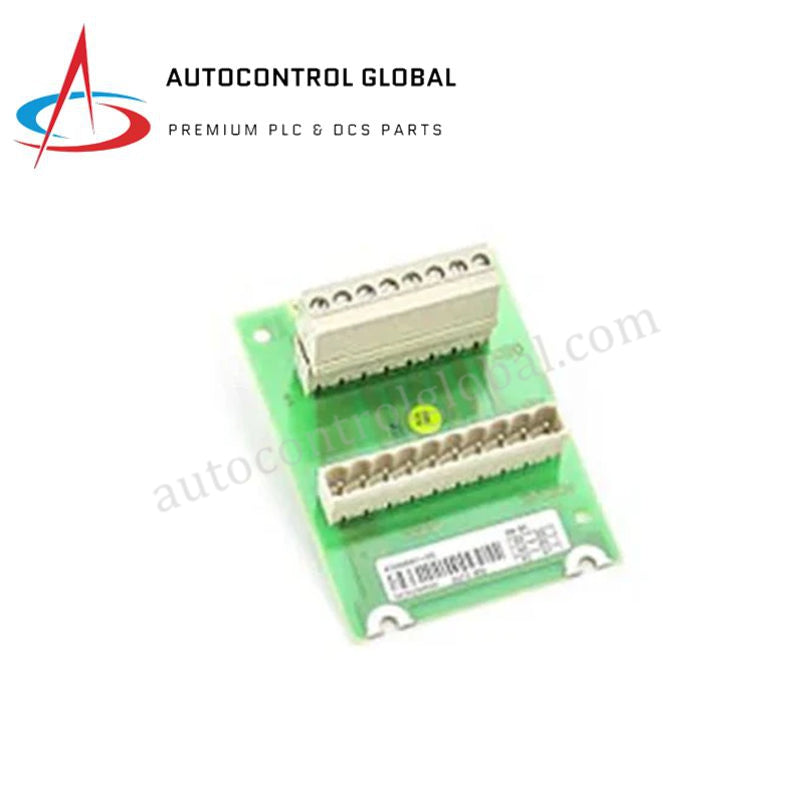

57520001-FE DSTC 408 ABB Dijital Giriş Bağlantı Ünitesi

ABB DSTC 408 Bağlantı Ünitesi

Advant OCS ve Symphony Plus kontrol ortamlarında ayrık sinyal alımı için yapılandırılmış olan ABB DSTC 408 (57520001-FE Bağlantı Ünitesi), saha tarafı dijital girişler için doğrudan fiziksel arayüz sağlar.

Donanım Özellikleri

Endüstriyel Kontrol ve Firmware Uyumluluğu

DSTC 408, saha seviyesindeki ayrık sinyallerin Advant Master sistem veri yoluna entegrasyonunu kolaylaştırır. Kontrolörün giriş görüntü tablolarını güncellemek için standart backplane veri yolu iletişim protokollerini kullanır. Firmware flash uyumluluğu, ilgili kontrolör kütüphane sürümüne bağlıdır; teknisyenler, yüklü donanım tanım dosyasının modülün elektronik anahtarlamasını desteklediğini doğrulamalıdır. Bu, yüksek hızlı sinyal işleme sırasında doğru backplane veri yolu iletişim hızı ve veri tutarlılığını sağlar.

Sıkça Sorulan Sorular

S: DSTC 408 modülü, kontrolör backplane enerjiliyken çıkarılabilir mi?

C: Evet, tasarım güç altında çıkarma ve takmaya (RIUP) izin verir; ancak, uygulama mantığında tüm ilgili saha girişlerinin enerjisiz veya güvenli bir duruma zorlandığından emin olmak standart uygulamadır. Bu, sistemde yanlış tepkilerin önüne geçer.

S: Modül, giriş kanallarındaki yüksek frekanslı geçici dalgalanmaları nasıl yönetir?

C: Modül, saha tarafı geçici dalgalanmalardan sistem veri yolunu korumak için 1500 V AC izolasyonlu optik izolasyon içerir. Yıldırım veya endüstriyel anahtarlama olayları sırasında bu izolasyon sınırlarının aşılmaması için uzun saha hatlarında harici aşırı gerilim koruyucu kurulması gereklidir.

Saha Kurulum Kılavuzu

• Kabin Montajı: Ünitenin standart DIN rayına veya Advant OCS montaj rafına monte edilmesi gerekir. IP20 koruma sınıfına sahip muhafazanın, yüksek yoğunluklu terminal bloklarında kısa devreyi önlemek için iletken kalıntılardan arındırılmış olması önemlidir.
• Kalkanlama: Kablo kalkanları, belirlenmiş kabin topraklama bara bağlantısına sonlandırılmalıdır. Ortak yol paraziti önlemek için sinyal girişleri yüksek voltajlı AC kablolardan ayrılmalıdır.
• Kablolama Uygulamaları: Saha cihazlarını bağlamak için korumalı bükümlü çift iletkenler kullanılmalıdır. 24 VDC beslemenin 20,4 VDC ile 26,4 VDC aralığında olması, kanal başına yaklaşık 7 mA giriş akımı gereksinimini karşılamak için gereklidir.
• Termal Yönetim: Ortam sıcaklığı 0 °C ile +55 °C arasında tutulmalıdır. Kabin içinde yeterli hava sirkülasyonu sağlanarak, giriş akımı çeken devrelerin uzun vadeli kararlılığını etkileyebilecek iç sıcaklık artışı önlenmelidir.
