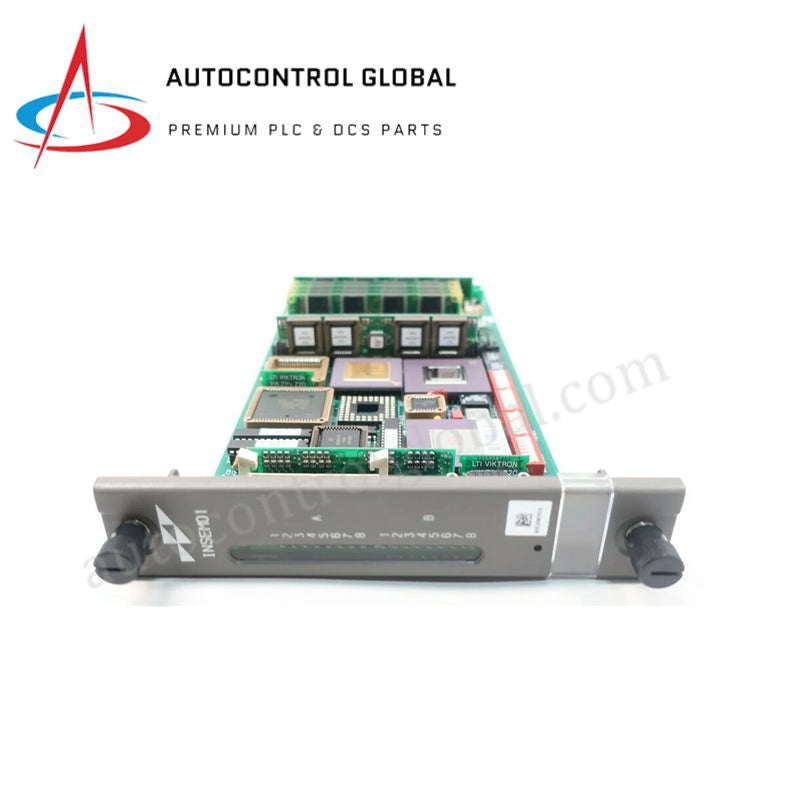

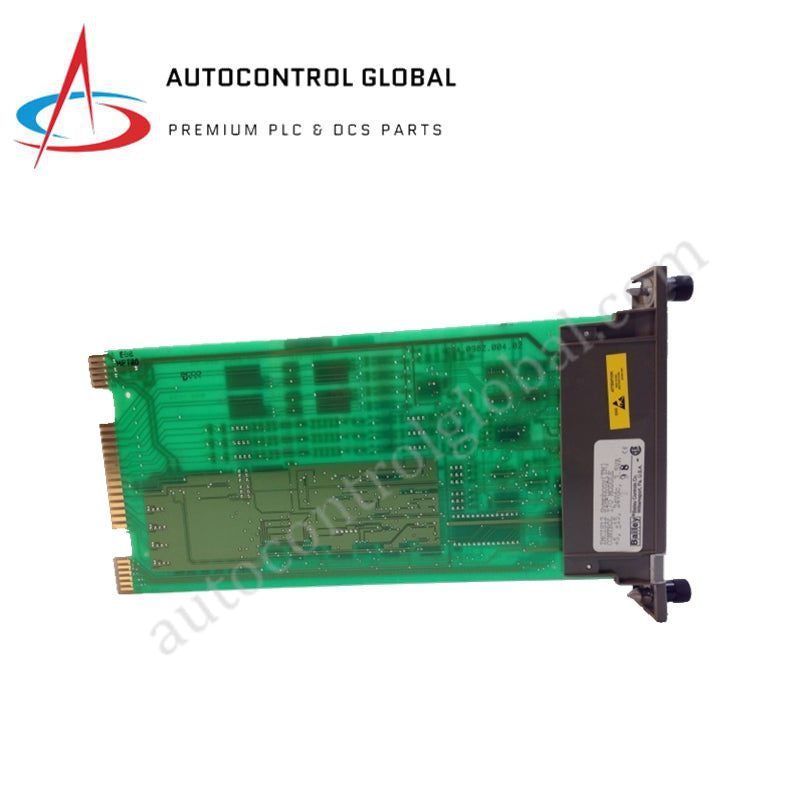

ABB IMCIS12 Bailey INFI 90 Analog Dijital G/Ç Modülü
Manufacturer: ABB
-
Part Number: IMCIS12
Condition：New with Original Package
Product Type: G/Ç Slave Modülleri
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ABB IMCIS12 INFI 90 Kontrol I/O Köle Modülü
ABB IMCIS12, ABB Bailey INFI 90 OPEN ve Network 90 dağıtılmış kontrol sistemleri (DCS) için tasarlanmış bir kontrol I/O köle modülüdür. Saha cihazlarıyla sistem ana denetleyicisi arasında doğrudan bir arayüz kurarak saha proses sinyallerinin toplanmasını ve denetleyici kontrol çıkışlarının yürütülmesini yönetir.
Sinyal Yapılandırma ve İşleme Özellikleri
Modül, analog ve dijital sinyalleri entegre dönüştürme devreleri aracılığıyla işler:
- Analog Girişler: 12 bit A/D çözünürlüğüne ve gerilim modunda 1 M$\Omega$ değerini aşan giriş empedansına sahip, 4-20 mA veya 1-5 VDC giriş sinyallerini destekleyen 4 kanal.
- Analog Çıkışlar: 10 bit D/A çözünürlüğüyle 4-20 mA veya 1-5 VDC sinyalleri sağlayan, atlama kablolarıyla seçilebilen 2 kanal.
- Dijital Girişler: 24 VDC, 48 VDC, 125 VDC veya 120 VAC için atlama kablolarıyla yapılandırılabilen, sabit 17 ms sıçrama giderme süresine sahip, optik olarak yalıtılmış 3 kanal.
- Dijital Çıkışlar: 24 VDC'de 250 mA'ya veya 48 VDC'de 125 mA'ya kadar destekleyen, optik olarak yalıtılmış 4 açık kollektörlü çıkış; maksimum AÇIK durum gerilim düşümü 1.5 VDC'dir.
Donanım Arayüzü ve Sistem Montajı
IMCIS12, standart bir INFI 90 OPEN Modül Montaj Ünitesi (MMU) içinde tek bir yuva kaplar ve kontrol sistemiyle paralel I/O genişletici veri yolu üzerinden iletişim kurar. Mantık gücü (+5 VDC, $\pm$15 VDC ve +24 VDC), NTCS04 sonlandırma ünitesi veya NICS01 sonlandırma modülü gibi saha sonlandırma donanımları üzerinden sağlanır; tipik güç tüketimi yaklaşık 3.18 W olur.
Teknik Özellikler
| Parametre | Teknik Özellik |
|---|---|
| Marka | ABB Bailey |
| Model | IMCIS12 |
| Ürün Türü | Kontrol G/Ç Bağımlı Modülü |
| Ürün Ailesi | INFI 90 OPEN / Network 90 |
| Analog Girişler | 4 kanal (4-20 mA veya 1-5 VDC, 12 bit çözünürlük) |
| Analog Giriş Empedansı | 1 M ohm'dan fazla (gerilim modu) |
| Analog Çıkışlar | 2 kanal (4-20 mA veya 1-5 VDC, 10 bit çözünürlük) |
| Dijital Girişler | Optik olarak yalıtılmış 3 kanal (24/48/125 VDC veya 120 VAC) |
| Dijital Giriş Sıçrama Giderme | 17 ms sabit gecikme |
| Dijital Çıkışlar | Optik olarak yalıtılmış 4 açık kolektör kanalı |
| Dijital Çıkış Değeri | 24 VDC'de en fazla 250 mA / 48 VDC'de 125 mA |
| Sistem Veriyolu Arayüzü | Paralel G/Ç Genişletici Veriyolu |
| Lojik Besleme | +5 VDC, +15 VDC, -15 VDC, +24 VDC (sonlandırma birimi üzerinden) |
| Güç Dağılımı | 3.18 W |
| Uyumlu Sonlandırma | NTCS04, NICS01 |
| Form Faktörü | MMU'da 1 yuva kaplar |
| Çalışma Sıcaklığı | 0 deg C ila +70 deg C |
| Çalışma Nemi | %5 ila %95 bağıl nem (yoğuşmasız) |
| Durum Göstergesi | Ön panel durum LED'i |
Sıkça Sorulan Sorular
Q: ABB IMCIS12 modülü için hangi sonlandırma donanımı gerekir? A: IMCIS12, NTCS04 veya NICS01 gibi uyumlu sonlandırma birimleri üzerinden saha kablolarına bağlanır ve lojik güç alır.
Q: IMCIS12 üzerindeki dijital girişler farklı saha gerilimleri için nasıl yapılandırılır? A: Optik olarak yalıtılmış 3 dijital giriş kanalı, 24 VDC, 48 VDC, 125 VDC veya 120 VAC girişleri kabul edecek şekilde atlama kablosuyla seçilebilen ayarlara sahiptir.
Q: IMCIS12, ana denetleyiciyle iletişim kurmak için hangi sistem veriyolunu kullanır? A: Ana denetleyiciyle, modül montaj biriminin arka düzlemindeki paralel G/Ç genişletici veriyolu üzerinden iletişim kurar.
