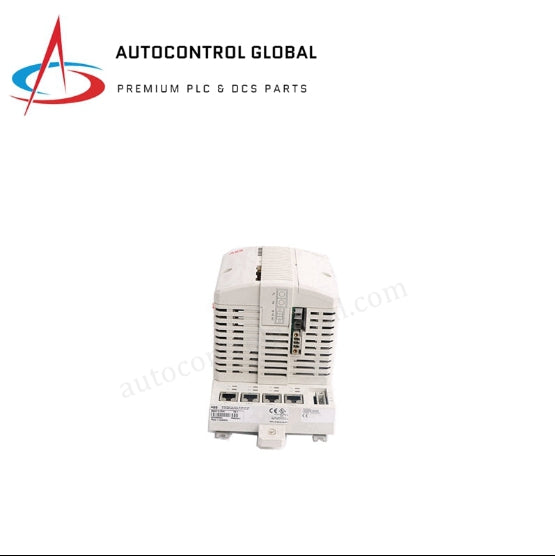

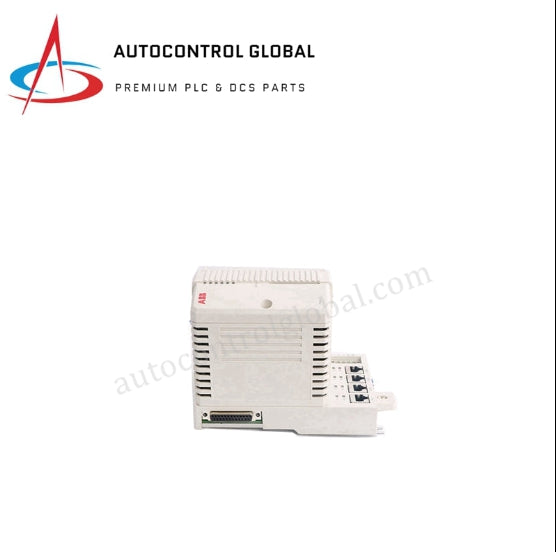

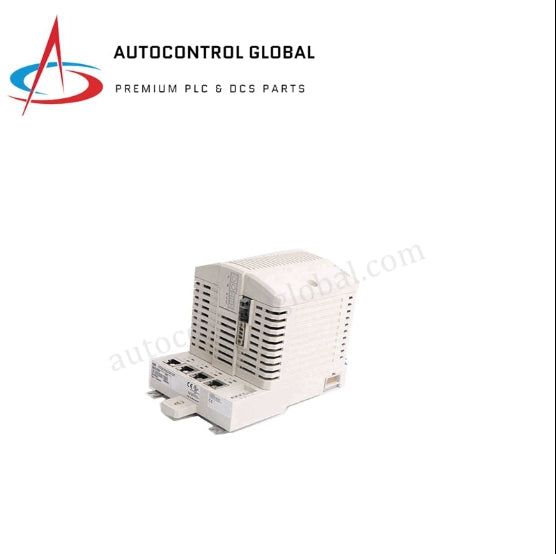

ABB PM856AK01 AC 800M İşlemci Modülü CPU Kontrolörü
Manufacturer: ABB
-
Part Number: PM856AK01 3BSE018128R1
Condition：New with Original Package
Product Type: CPU İşlemciler
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ABB PM856AK01 AC 800M İşlemci Modülü
ABB PM856AK01, ayrıca PM856A CPU Modülü olarak da kataloglanmış olup, System 800xA ağ platformlarında kontrol uygulamalarını yürütmek ve G/Ç veri işleme yönetimini sağlamak için özel bir donanım bileşeni olarak çalışır.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | PM856AK01 |
| Marka | ABB |
| Menşei | AC 800M Serisi |
| Ağırlık | 0.8 kg |
| Boyutlar | 155 mm x 125 mm x 85 mm |
| Çalışma Sıcaklığı | -20 °C ile +60 °C arası |
| Güç Tüketimi | 12 W |
| Hafıza | 64 MB RAM, 128 MB Flash |
| İletişim | 2x Ethernet, RS-232, PROFIBUS, Modbus TCP |
Endüstriyel Kontrol ve Ağ Determinizmi
PM856AK01, yüksek performanslı RISC mimarisi kullanarak backplane veri yolu iletişim hızını artırır ve AC 800M ortamında karmaşık kontrol mantığının döngüsel yürütülmesini sağlar. Modül, çeşitli yerel ve uzak G/Ç arayüzleriyle entegrasyon sayesinde G/Ç yoğunluğu ölçeklendirmesini destekler ve sistemin farklı proses gereksinimlerine uyum sağlamasına olanak tanır. Firmware flash uyumluluğu, güncellenmiş kontrol algoritmaları ve protokol yığınlarının dağıtımını mümkün kılar; özel CompactFlash arayüzü ise yerel veri kaydı ve yapılandırma yedeklemesini destekler. Sistem genelinde senkronizasyonu korumak için CPU, Profinet ve Modbus TCP arayüzlerindeki kontrol paketlerinin kesin zamanlama kısıtlamalarına uymasını sağlayarak deterministik ağ görevlerini yönetir.
Sıkça Sorulan Sorular
S: PM856AK01, proses döngüsü aktifken canlı firmware güncellemelerini destekliyor mu?
C: Firmware yükseltmeleri genellikle durdurma veya yedek geçiş gerektirir. Yedekli bir konfigürasyonda, bekleme durumundaki CPU güncellenebilir ve ardından manuel veya otomatik geçişle güncellenmiş birim ana kontrol görevine alınarak proses kesintisi önlenir.
S: Modem kontrolü için COM3 seri portu kullanılırken hangi kısıtlamalar vardır?
C: COM3 portu, modem kontrol sinyalleriyle RS-232C standartları için özel olarak tasarlanmıştır. Gürültülü endüstriyel alanlarda sinyal bozulması ve veri iletim hatalarını önlemek için kablo uzunluklarının standart RS-232 sınırı olan 15 metreyi aşmamasına dikkat edilmelidir.
Saha Kurulum Kılavuzu
- DIN-Ray Montajı: Kontrol cihazını sabitlemek için taban plakası (TP830) üzerindeki benzersiz kaydırma ve kilitleme mekanizmasını kullanın. Modülün 35 mm DIN-ray üzerine sıkıca kilitlendiğinden emin olun, böylece backplane veri yolu ile elektriksel temas sağlanır.
- Ethernet Kimliği: Ağ devreye alma öncesinde TP830 taban plakasına yapıştırılmış etikette bulunan benzersiz Ethernet adresini doğrulayın. Çift donanım kimliklerinin atanması iletişim çakışmalarına ve ağ kararsızlığına yol açar.
- Topraklama ve Kalkanlama: Taban plakası kasasını çok telli bakır kablo ile pano topraklamasına bağlayın. Modülü, dahili RISC işlemci ve hassas seri veri hatları ile elektromanyetik girişimi önlemek için yüksek akımlı güç kablolarından uzak tutun.
- Termal Yönetim: Modül 60 °C’ye kadar derecelendirilmiş olsa da, panoda yeterli hava akışını sağlayın. 12 W güç yükünün etkin ısı dağılımı için yan havalandırma yarıklarını engellemeyin.
