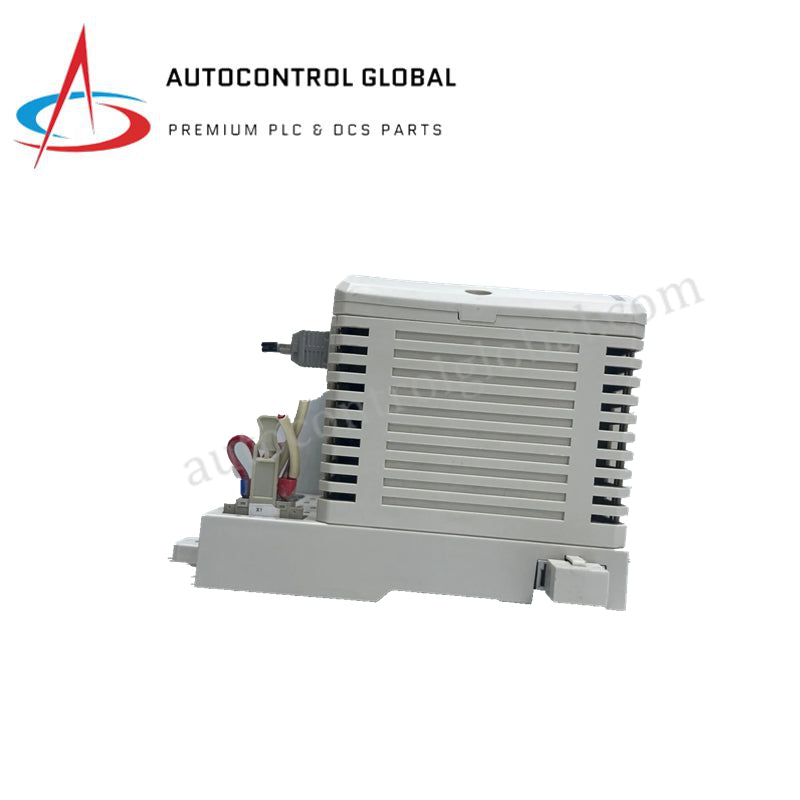

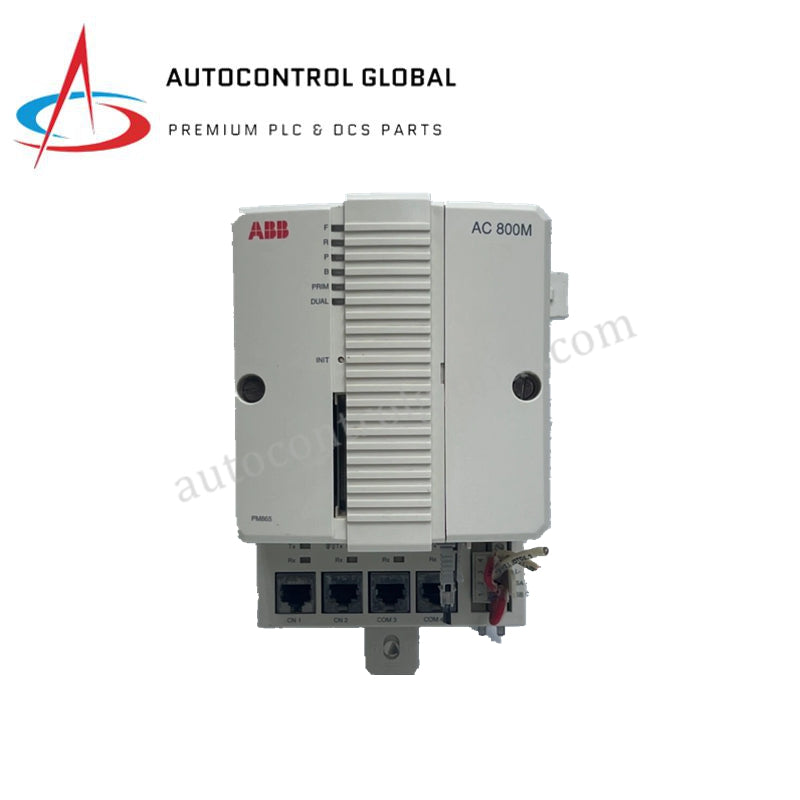

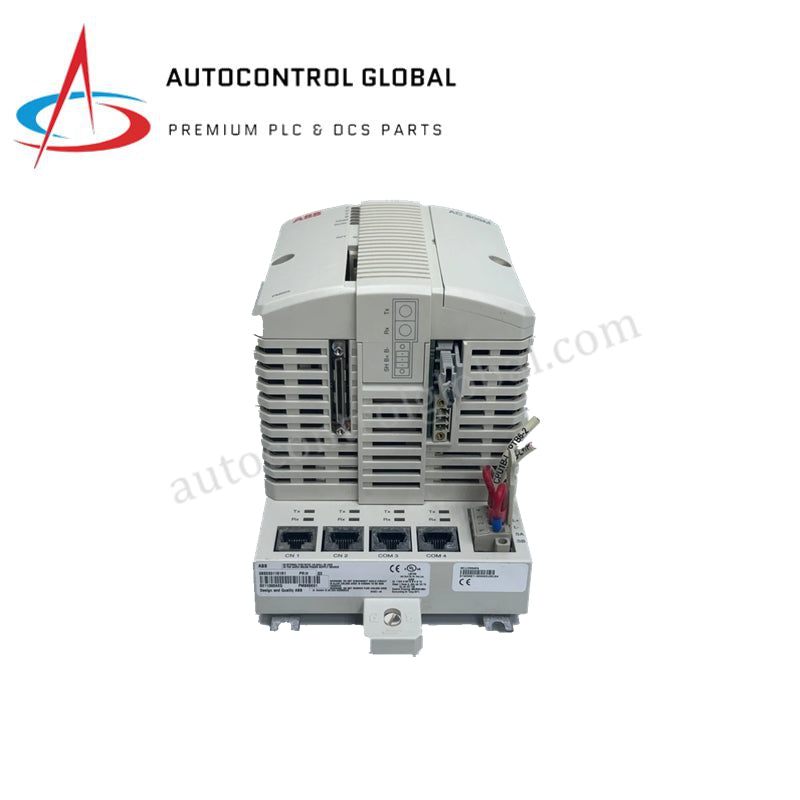

ABB PM865 AC 800M Kontrol Modülü İşlem Birimi
Manufacturer: ABB
-
Part Number: PM865
Condition：New with Original Package
Product Type: CPU İşlemciler
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
ABB PM865 Kontrol Modülü
ABB PM865 (3BSE031151R1), ayrıca PM865 Kontrol Modülü olarak da kataloglanmış olup, AC 800M sistem platformlarında yüksek hızlı mantık yürütme için özel bir donanım bileşeni olarak çalışır.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | PM865 |
| Marka | ABB |
| Menşei | Çin |
| Ağırlık | 0.6 kg |
| Boyutlar | 59 mm (W) x 185 mm (H) x 127.5 mm (D) |
| Çalışma Sıcaklığı | 5 ila 55 °C |
| Güç Tüketimi | 5 W |
| İşlemci | Endüstriyel Yüksek Performanslı CPU |
| Performans | 1000 Boolean işlemi başına 0.2-0.3 ms |
| İletişim | 2 x 10/100 Mbps Ethernet, 1 x RS-232 |
PLC Kontrolör Mimarisi ve Firmware Uyumluluğu
ABB PM865, AC 800M kontrolör serisi genelinde karmaşık otomasyon görevlerini yönetmek için backplane veri yolu iletişim hızını kullanır. Modül, entegre CompactFlash arayüzü üzerinden firmware flash uyumluluğunu destekleyerek 800xA kontrol ortamları için güncellemeleri kolaylaştırır. Deterministik ağ işlemleri, MMS ve OPC dahil sistem iletişim protokollerini yöneten çift 10/100 Mbps Ethernet portları aracılığıyla sağlanır. Kontrolör mimarisi, 12 adede kadar CEX-bus iletişim modülünü destekleyerek I/O yoğunluğunun ölçeklenmesine olanak tanır. CPU yedekliliği, kritik proses kontrol dizileri için kesintisiz geçiş sağlayarak yüksek erişilebilirlik gereksinimlerini destekler.
Sıkça Sorulan Sorular (SSS)
S: PM865 sıcak değiştirmeyi destekliyor mu?
C: PM865, CEX-bus iletişim modülleri için sıcak değiştirmeyi destekler; ancak, ana CPU modülünün güvenli değiştirilmesi için belirli yedekleme yapılandırma prosedürleri gereklidir.
S: PM865 tüm 800xA sistem sürümleriyle uyumlu mu?
C: PM865, ABB 800xA ve Control Builder platformlarıyla entegrasyon için tasarlanmıştır; sürüme özgü kısıtlamalar için donanım revizyonu ve firmware uyumluluk matrisine başvurunuz.
S: Ön paneldeki INIT düğmesinin amacı nedir?
C: INIT butonu, donanım başlatma ve firmware bootloader işlemlerini tetiklemek için kullanılır; operatörün kontrolör mantığını kurtarmasına veya sıfırlamasına olanak tanır.
Saha Kurulum Kılavuzu
TP830 taban plakasını DIN rayına monte edin ve PM865 modülünü takmadan önce sağlam bir mekanik bağlantı sağladığınızdan emin olun. 24 V DC güç kaynağını taban plaka terminallerine bağlayın ve giriş voltajının nominal aralıkta olduğundan emin olarak güç döngüsünü önleyin. Tüm Ethernet ve seri iletişim kablolarının elektromanyetik girişimi azaltmak için yüksek voltajlı AC hatlarından uzak yönlendirildiğinden emin olun. CEX-bus iletişim modüllerini takarken yan arayüz konektörlerine doğru oturduğundan emin olun. Kabin içinde yeterli hava akışı ve kablo bükülme yarıçapı için belirtilen 127.5 mm derinliği koruyun.
