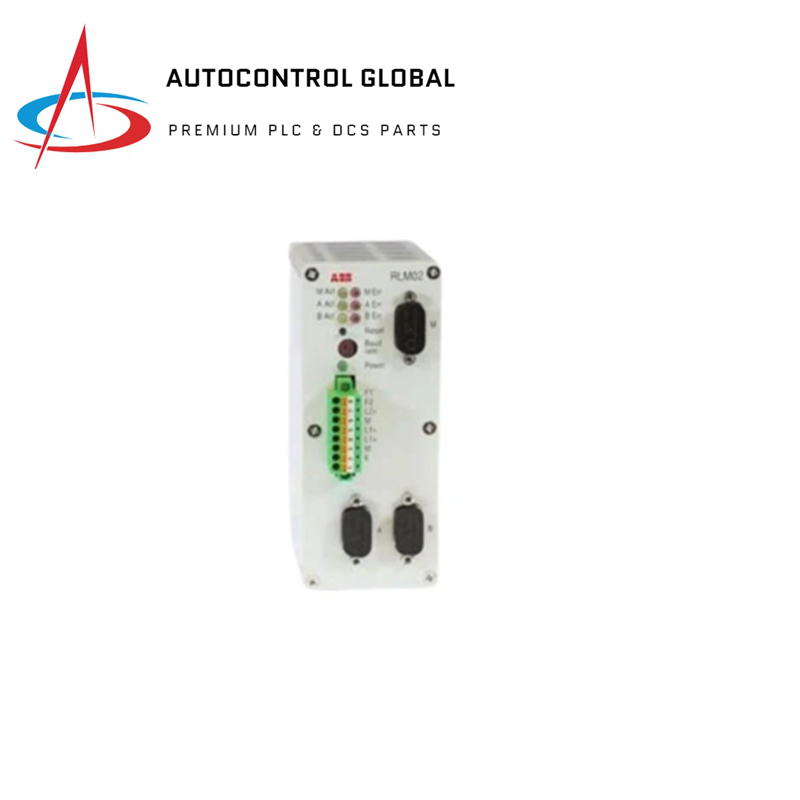

ABB RLM02 PROFIBUS DP/FMS Yedeklilik Bağlantı Modülü

Seri Arayüzler

• Connections: 9-pin Sub-D connector
• Transmission Rate: 9.6 kBit/s to 12 MBit/s
• Type: RS 485
• Electrical Isolation: IEC/EN 61010-1'e göre, fonksiyonel olarak izole
• Test Voltage: 500 Veff
• Device Protection Class: A, B, and M

Hat Uzunluğu Kısıtlaması

• Master to M: 50 m
• M to Slave: 50 m
• A/B to A/B: PROFIBUS spesifikasyonuna göre

Veri Telegram Gecikmesi

• A/B to M: 11 Bit times [μs] + 0.6 μs
• M to A/B: 4 Bit times [μs] + 0.6 μs

Güç Kaynağı

• Çalışma Voltajı: 24 VDC (+20 ... +33 V)
• Güç Tüketimi: 24 V'de tipik olarak 120 mA
• Güç Kaybı: Yaklaşık 3.6 W
• Bağlantı: 8 pinli terminal şeridi
• Kablo Kesit Alanı: 0.14 ... 1.5 mm²

Ortam Koşulları

• Çalışma Sıcaklığı: 0 ... 55°C
• Taşıma / Depolama Sıcaklığı: -30 ... 85°C
• Bağıl Nem: Çalışmada maksimum %75 yoğuşmasız
• Rakım: 2000 m'ye kadar

Alarm Kontağı

• Fonksiyon: Normalde kapalı / Hata durumunda açık
• Anahtarlama Voltajı: < 60 VDC
• Anahtarlama Akımı: Maks. 1 A

Tasarım

• Boyutlar: 134 x 56 x 70 mm (Y x G x D)
• Ağırlık: Yaklaşık 330 g
• Tespit: Montaj rayı, 35 mm
• Koruma: IP 20
• Yerleştirme: Kapalı alan kullanımı (uygun bir muhafaza içinde montaj eşdeğerdir)
