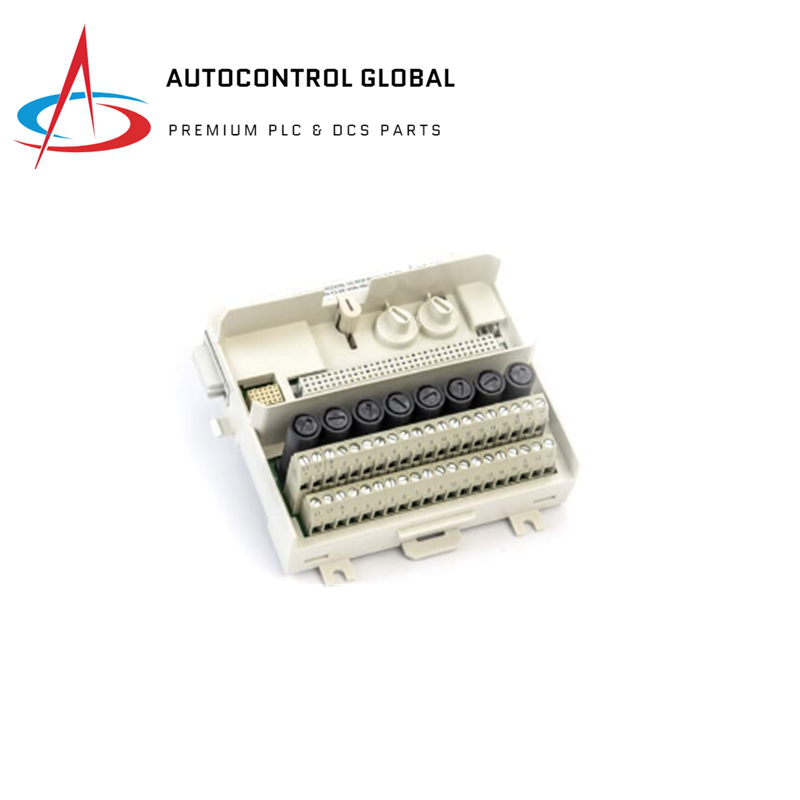

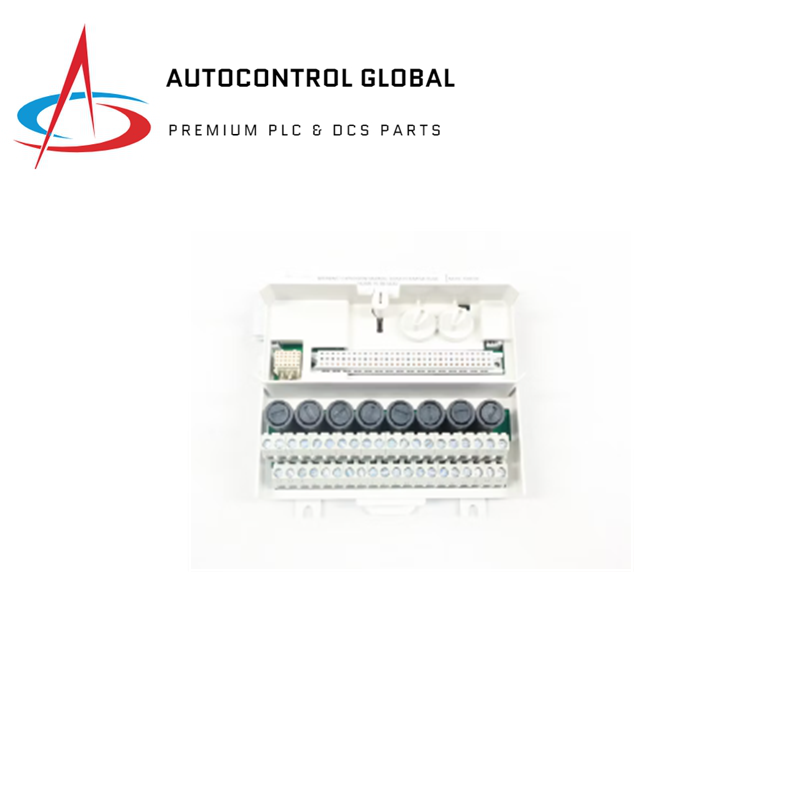

ABB TU838 3BSE008572R1 Genişletilmiş Modül Sonlandırma Ünitesi

Açıklama

TU838 MTU (Modül Sonlandırma Ünitesi), endüstriyel otomasyon sistemlerinde ModuleBus'ın I/O modüllerine ve sonraki MTU'lara dağıtımını kolaylaştırmak için tasarlanmıştır. Giden pozisyon sinyallerini bir sonraki MTU'ya kaydırarak I/O modülleri için doğru adresleme sinyallerinin oluşturulmasında kritik bir rol oynar.

Genel Bilgiler

• Makale Numarası: 3BSE008572R1
• Tip: Genişletilmiş
• Bağlantı: Terminal bloğu
• Kanallar: 16
• Maksimum Nominal Voltaj: 50 V
• Maksimum Nominal Akım: Kanal başına 3 A
• Montaj: Her iki yönde DIN ray montajı, 55°C (131°F) sıcaklığa kadar ortamlar için uygundur

Özellikler ve Avantajlar

• 3 telli bağlantılar, sigortalar ve saha güç dağıtımı ile I/O modüllerinin tam kurulumu.
• 16 adede kadar saha sinyali kanalını destekler ve 8 sigortalı sensör güç çıkışı içerir.
• 4 işlem gücü ve 12 işlem gücü (0 V) bağlantısı sağlar.
• İki kanal, bir sigortalı dönüştürücü güç terminalini paylaşabilir.
• İşlem voltajı, I/O modülü tarafından destekleniyorsa 2 ayrı izole grup olarak bağlanabilir.
• ModuleBus ve I/O modüllerine bağlantılar, verimli veri iletimi ve adreslemeyi sağlar.
• Mekanik anahtarlama, G/Ç modüllerinin yanlış takılmasını önler.
• DIN ray topraklaması için mandallı bir cihaz içerir, güvenli kurulum sağlar.
