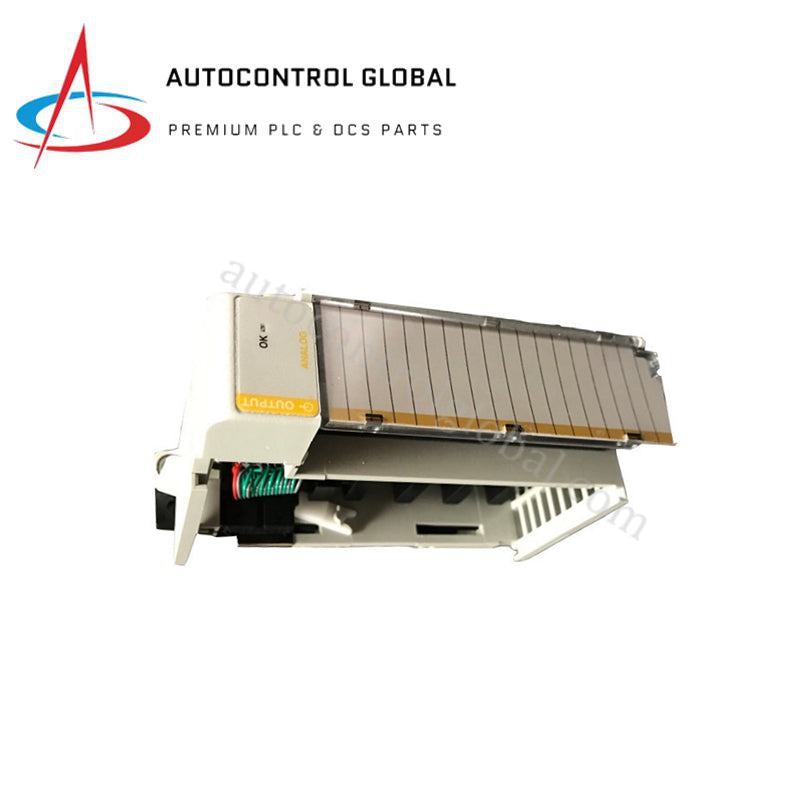

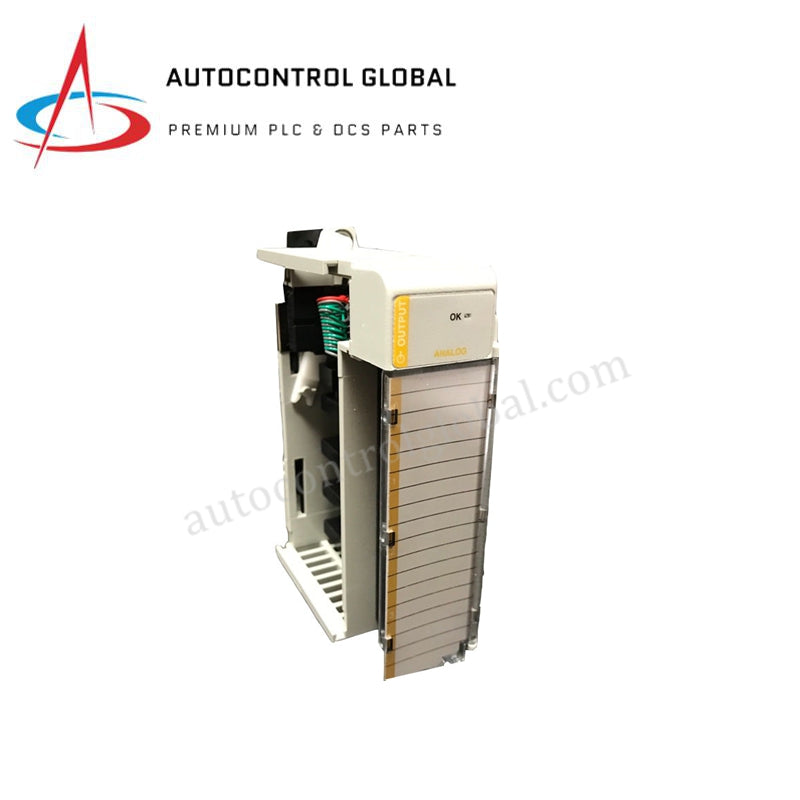

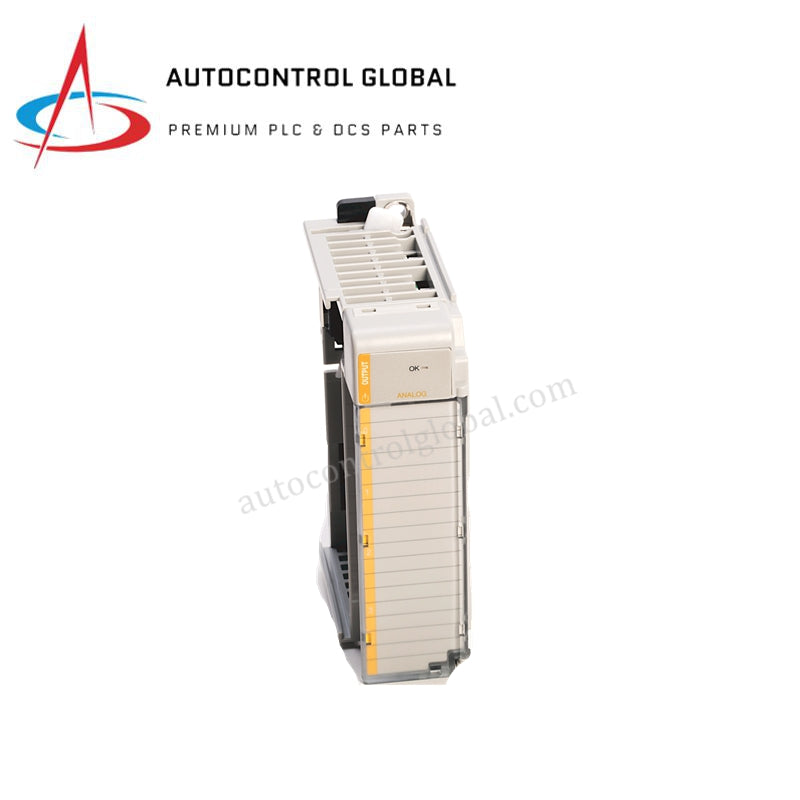

Allen-Bradley 1769-OF4VI CompactLogix İzoleli Gerilim Çıkış Modülü
Manufacturer: Allen Bradley
-
Part Number: 1769-OF4VI
Condition：New with Original Package
Product Type: Analog Çıkış Modülleri
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Allen-Bradley 1769-OF4VI CompactLogix Analog Çıkış Modülü
Allen-Bradley 1769-OF4VI, ayrıca katalogda 1769-OF4VI Analog Çıkış Modülü olarak da geçen, CompactLogix kontrol platformlarında dijital kontrolör değerlerini izole analog voltaj sinyallerine dönüştürmek için özel olarak tasarlanmış bir donanım bileşenidir.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | 1769-OF4VI |
| Marka | Allen-Bradley / Rockwell Automation |
| Menşei | ABD |
| Modül Tipi | Analog Voltaj İzoleli Çıkış Modülü |
| Çıkış Sayısı | 4 diferansiyel, ayrı ayrı izoleli |
| Voltaj Çıkış Aralıkları | +/-10 VDC, 0-10 VDC, +/-5 VDC, 0-5 VDC |
| Çözünürlük | 15 bit artı işaret (bipolar), 16 bit işaretli |
| Dönüşüm Hızı | 120 ms maksimum (tüm kanallar) |
| İzolasyon Voltajı | 1 dakika için 500 V AC veya 710 V DC (çıkış grubu ile bus arası), 30 V AC/30 V DC çalışma voltajı |
| Güç Kaynağı Seçenekleri | 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4 |
| Güç Kaynağı Mesafe Derecesi | 8 modül |
| Slot Genişliği | 1 |
| Isı Dağılımı | 2.0 W maksimum (tüm noktalar -10 V, 2 k ohm’a) |
| Katı Tel Boyutu | 90 °C derecelendirmeli 22 ila 14 AWG bakır tel |
| İnce Tel Boyutu | 90 °C derecelendirmeli 22 ila 16 AWG bakır tel |
| Boyutlar | 11.8 x 3.5 x 8.7 cm |
| Ağırlık | 0.20 kg (0.44 lbs) net / 2.5 kg nakliye |
| Çalışma Sıcaklığı | 0 °C ila +60 °C |
| Depolama Sıcaklığı | -40 °C ila +85 °C |
| Bağıl Nem | %5 ila %95 RH, yoğuşmasız |
Backplane Bus İletişimi ve Deterministik Ölçeklendirme
1769-OF4VI, CompactLogix sistem backplane’i ile doğrudan arayüz kurar ve kontrolör CPU’dan dijital kelimeleri almak için yüksek hızlı bus iletişim yollarını kullanır. Dahili dijitalden analoga dönüştürücüler (DAC) bu değerleri senkronize şekilde işler, böylece 120 ms dönüşüm süresi içinde tüm dört kanal için tam bir çıkış profili sağlar. Sistem kararlılığı, 8 modüllük güç kaynağı mesafe derecesi sayesinde mantıksal backplane hattı boyunca voltaj düşüşlerini önleyerek korunur. Kanaldan kanala izolasyon, toprak döngülerini ve bitişik devrelerde elektriksel gürültü enjeksiyonunu azaltarak yoğun yüksek frekanslı endüstriyel ortamlarda sinyal bütünlüğünü sağlar.
Sıkça Sorulan Sorular
S: Modülün sistem güç kaynağından uzakta kurulması için mekanik sınırlama nedir?
C: Modülün sabitlenmiş bir güç kaynağı mesafe derecesi 8’dir. Onaylı bir CompactLogix güç kaynağı modülünün 8 slot içinde konumlandırılmalıdır, aksi takdirde backplane bus voltajında bozulma olur.
S: Bu modül, canlı backplane gücü altında sıcak takmaya izin verir mi?
C: Hayır. Backplane gücü aktifken modülün çıkarılması veya takılması elektrik arkına neden olabilir, sistem iletişimini kesintiye uğratabilir veya dahili lojik devrelere zarar verebilir. Kurulumdan önce kontrolör güç kaynağı kesilmelidir.
Saha Kurulum Kılavuzu
- Montaj Ayarı: Modülü standart 35 mm DIN rayına doğrudan sabitleyin veya entegre montaj ayakları ile sert bir arka panele cıvatalayın. Doğal termal konveksiyon için üst ve alt tarafta en az 50 mm boşluk bırakın.
- Kablolama Konfigürasyonları: Analog sinyal kablolarını topraklanmış özel kanallardan geçirin. Elektromanyetik karışmayı önlemek için düşük voltajlı analog kabloları yüksek voltajlı AC güç hatlarından en az 30 cm ayırın.
- Kalkan Topraklama: Diferansiyel sinyal kablolarının kalkanını yalnızca bir uçta—tercihen saha cihazı şasisi veya belirlenmiş sistem toprak bus’una—sonlandırın, toprak akım döngülerinin oluşmasını önleyin.
- Terminal Bağlantıları: Tüm katı veya ince bakır tellerin doğru uzunlukta soyulduğundan, terminal bloklarına tam olarak yerleştirildiğinden ve 1769-RD yedek kapı ayarı kullanılarak üretici spesifikasyonlarına uygun torkla sıkıldığından emin olun.
