Allen-Bradley 700-FSK3CU23-EX 700-FS Tek Atımlı Zaman Rölesi

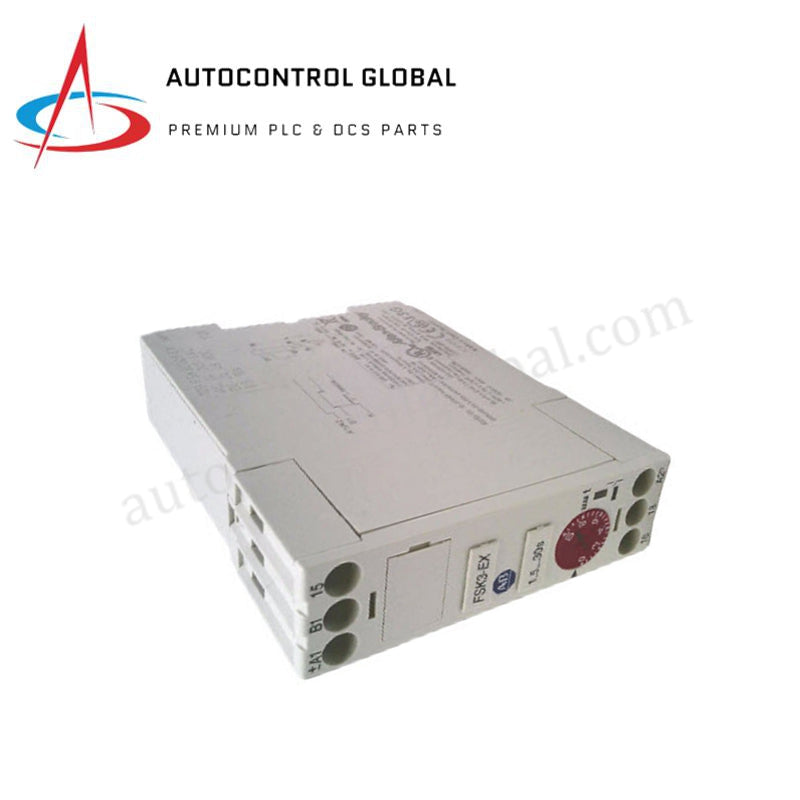

Allen-Bradley 700-FSK3CU23-EX 700-FS Zaman Rölesi

Otomatik kontrol döngülerinde hassas, darbe kontrollü zamanlama işlemi için yapılandırılan Allen-Bradley 700-FSK3CU23-EX (700-FSK3CU23 tek darbeli zaman rölesi), doğrudan fiziksel/elektriksel çalıştırma sağlar. 24-240 VAC (50/60 Hz) ve 24-48 VDC arasındaki esnek giriş aralıklarında çalışan bu özel zamanlama ünitesi, gelen bir kontrol tetikleyicisini aldığında ayarlanabilir 0,5-10 s süreli tek darbe başlatır. Dahili SPDT değiştirme kontakları hassas devre izolasyonu ve sıralama olanağı sunarken EX sınıfı, tehlikeli endüstriyel alanlara kuruluma izin verir.

Ek Açıklaması ve Model Matrisi

Allen-Bradley 700-FS serisinin katalog numarası yapısı; işlevsel özellikleri, zaman aralıklarını, bobin kontrol gerilimlerini ve özel çevresel sertifikaları tanımlar:

• 700-FS: Endüstriyel yüksek performanslı IEC zaman röleleri için temel seri tanımı.
• K: Tek Darbe / Gözetim (darbe kontrollü) zamanlama işlevini belirten işlev modu kodu.
• 3: 0,5-10 s arasında ayarlanabilir zamanlamayı belirten zaman ölçeği aralığı kodu.
• C: 1 Değiştirme Kontağı (SPDT) belirten kontak çıkışı yapılandırması.
• U23: 24-240 VAC (50/60 Hz) ve 24-48 VDC'yi kapsayan geniş aralıklı kontrol beslemesi sınıfı.
• EX: ATEX/IECEx tehlikeli alanları için tehlikeli bölge koruma sertifikası kodu.

Donanım Özellikleri

Allen-Bradley Endüstriyel Kontrol ve Veri Yolu Mimarisi

700-FS ürün serisindeki Allen-Bradley kontrol bileşenleri, hızlı arka panel veri yolu iletişim hızı ve deterministik EtherNet/IP ağları arasında sorunsuz bağlantı sağlar. Yüksek G/Ç yoğunluğunda ölçeklendirme, sinyal karışması veya endüktif geri besleme oluşturmadan uzak terminal panolarında yoğun montaj düzenlemelerine olanak tanır. Ayrıca Rockwell Automation platformları arasındaki ürün yazılımı flaş uyumluluğu, dahili röle durum izlemesinin CompactLogix ve ControlLogix PLC raflarıyla sinyal bozulması olmadan doğrudan etkileşim kurmasını sağlar.

Sık Sorulan Sorular

S: Darbe kontrollü Tek Darbe işlevi standart Açma Gecikmeli zamanlama dizisinden nasıl farklıdır?

C: Tek Darbe rölesi, bir kontrol darbesi aldığında çıkış kontağını hemen kapatır ve giriş sinyalinin devam edip etmediğine bakmaksızın önceden ayarlanan süre boyunca (0,5-10 s) kapalı tutar. Açma Gecikmeli röle ise kontaklarını kapatmadan önce zamanlayıcının süresinin dolmasını bekler.

S: 700-FSK3CU23-EX yüksek titreşimli makine kontrol panolarına kurulabilir mi?

C: Evet. Donanım, 10-500 Hz aralığında 4 g'ye kadar titreşim direnci için IEC 60068-2-6 standartlarına göre test edilmiş ve sınıflandırılmıştır; bu sayede ağır mekanik salınım altında kontak titreşimi ve rölenin yanlışlıkla devreye girmesi önlenir.

S: Bu özel EX modeli kullanılamıyorsa önerilen işlevsel alternatif nedir?

C: Rockwell Automation tarafından belirtilen işlevsel yedek model, eşdeğer tek darbe mantığı ve kontrol gerilimi aralıkları sunan 700-FSK6UU23-EX'tir; ancak kablo bağlantı terminali konumları ve fiziksel derinlik ölçüleri biraz farklı olabilir.

Saha Kurulum Kılavuzu

Röleyi, sınıfı belirtilmiş bir pano muhafazası içinde standart 35 mm DIN rayına dikey olarak monte edin. Titreşime maruz kalma sırasında hareketi önlemek için ray kilitleme mekanizmasının tamamen yerine oturduğundan emin olun. Modül muhafazası boyunca uygun konvektif soğutmayı korumak için ısı üreten bitişik bileşenler arasında en az 10 mm yanal boşluk bırakın.

Kontrol kablolarını 6 mm soyun ve iletken uçlarını 0,5-0,8 Nm'ye ayarlanmış kalibre edilmiş bir tork tornavidası kullanarak vidalı terminallere sabitleyin. Elektromanyetik gürültü kuplajını ortadan kaldırmak için AC besleme iletkenlerini ve düşük gerilimli DC tetikleme hatlarını ayrı kablo kanallarından geçirin. Güç vermeden önce kontrol hatlarının harici ekranlamasını ana pano muhafazası içindeki tek noktalı, düşük empedanslı topraklama saplamasına bağlayın.
