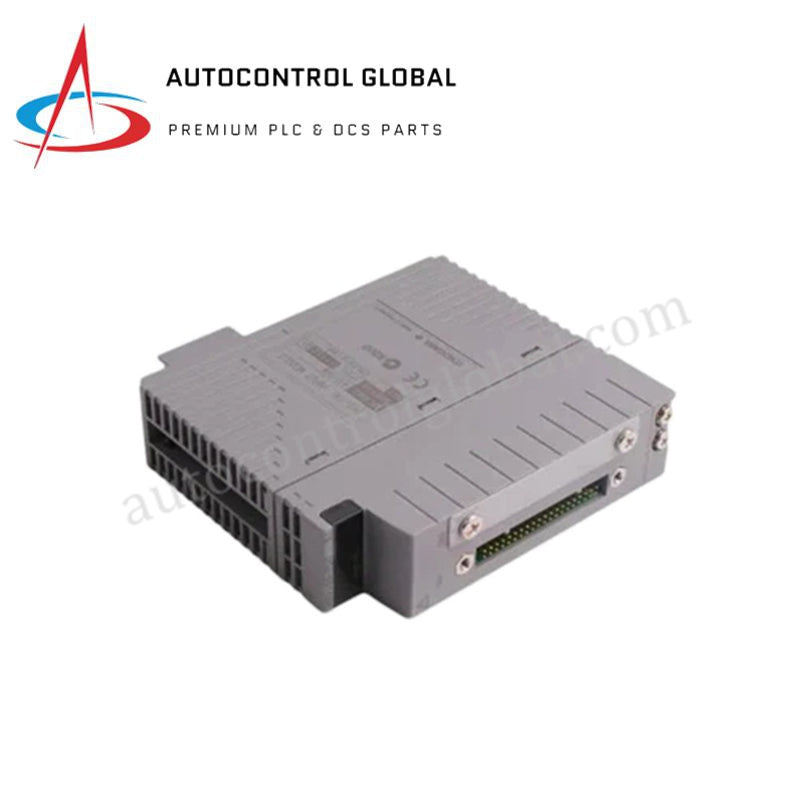

Analog I/O Modülü | Yokogawa AAI835-H03 S3
Manufacturer: Yokogawa
-
Part Number: AAI835-H03S3
Condition：New with Original Package
Product Type: Analog Giriş/Çıkış Modülleri
-
Country of Origin: Japan
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Yokogawa AAI835-H03 S3 İzole Analog Giriş/Çıkış Modülü
Yokogawa AAI835-H03 S3, AAI835 olarak da kataloglanan İzole Analog Giriş/Çıkış Modülü, Yokogawa CENTUM VP ve CENTUM CS DCS platformlarında çift yönlü 4-20 mA akım sinyali koşullandırma ve HART protokolü geçişi için özel bir donanım bileşeni olarak çalışır.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | AAI835-H03 S3 |
| Marka | Yokogawa |
| Menşei | Japonya |
| Ağırlık | 0.3 kg |
| Boyutlar | 107.5 mm x 32.8 mm x 130.0 mm |
| Çalışma Sıcaklığı | -20 ila +70 deg C |
| Güç Tüketimi | 5 VDC'de maks. 360 mA; 24 VDC'de 450 mA |
| Kanal Yapılandırması | 4 Analog Giriş + 4 Analog Çıkış |
| Sinyal Aralığı | 4-20 mA DC (Girişler ve Çıkışlar) |
| Giriş Doğruluğu | +/-16 uA |
| Çıkış Doğruluğu | +/-48 uA |
| Veri Güncelleme Periyodu | 10 ms |
| Sıcaklık Sapması | +/-16 uA / 10 deg C |
| İzin Verilen Çıkış Yükü | 0 ila 750 ohm |
| Transmiter Döngü Gücü | 20 mA'de >= 15.0 VDC; 0 mA'de <= 29.3 VDC |
| Dayanma Gerilimi | 1 dakika boyunca 500 VAC |
| Çevresel Sınıflandırma | ISA Standardı G3 Korozyon Koruması |
HART Protokolü ve Kanal İzolasyonu Performansı
Donanım, 4 giriş ve 4 çıkış kanalının tamamında 4-20 mA HART döngü protokolü özelliğini entegre eder; böylece akıllı saha cihazlarının tanılanması ve parametre yönetimi için sürekli çift yönlü dijital veri aktarımı sağlar. Kanallar arasındaki galvanik izolasyon, arka panel işlem mantığını 500 VAC'ye kadar olası saha gerilim darbelerine ve toprak döngüsü parazitine karşı korur. Ayrıca dahili transmiter döngü güç devreleri, 2 telli cihazlar için 20 mA'de 15.0 VDC'nin üzerinde sürekli DC güç beslemesini korurken çıkış devreleri 750 ohm'a kadar yük dirençlerini etkin şekilde sürer.
Sıkça Sorulan Sorular
S: Style 3 (S3) revizyonu donanım uyumluluğunu nasıl etkiler?
C: Style 3 (S3), geliştirilmiş termal yönetim devreleri ve genişletilmiş bileşen termal değerleri (-20 ila +70 deg C) içerir. Mevcut Yokogawa CENTUM VP I/O taban plakalarıyla tam geriye dönük işlevsel ve mekanik uyumluluğu korur.
S: G3 çevresel seçeneği dahili devreleri nasıl korur?
C: G3 sürümünde, ISA Standardı G3 spesifikasyonlarını karşılamak üzere dahili baskılı devre kartlarına konformal kaplama uygulanır; böylece zorlu proses ortamlarında havadaki hidrojen sülfür, kükürt dioksit ve klor gazlarının neden olduğu korozyona karşı direnç sağlanır.
S: Hangi saha kablolama arayüzleri bu modüle doğrudan bağlanır?
C: Teknisyenler harici saha kablolarını basınç kelepçeli klemensler, özel KS1 arayüz kabloları veya uyumlu Yokogawa terminal kartı ünitelerine bağlanan 40 pimli MIL konnektör kablo grupları üzerinden yönlendirir.
Saha Kurulum Talimatları
Modülü etkin bir FIO taban plakası yuvasına takarken, arka panel konnektörleri tamamen kilitlenene kadar muhafazayı sabit şekilde kaydırın. Sürekli şasi topraklaması ve termal aktarım sağlamak için sabitleme vidalarını sıkın.
Elektromanyetik kuplajı en aza indirmek için saha kablolama kablolarının yüksek gerilimli AC hatlarından en az 100 mm uzakta olmasını sağlayın. Kablo ekranı drenaj tellerinin kabin içindeki tek bir topraklama barasına bağlandığını doğrulayın. Çıkış devrelerini devreye almadan önce harici aktüatör döngü direncinin belirtilen 0 ila 750 ohm çalışma sınırı içinde kaldığını doğrulayın.
