Analog Giriş Modülleri | GE PACSystems RX3i IC695ALG608-EA
Manufacturer: GE Fanuc
-
Part Number: IC695ALG608-EA
Condition：New with Original Package
Product Type: Analog Giriş Modülleri
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

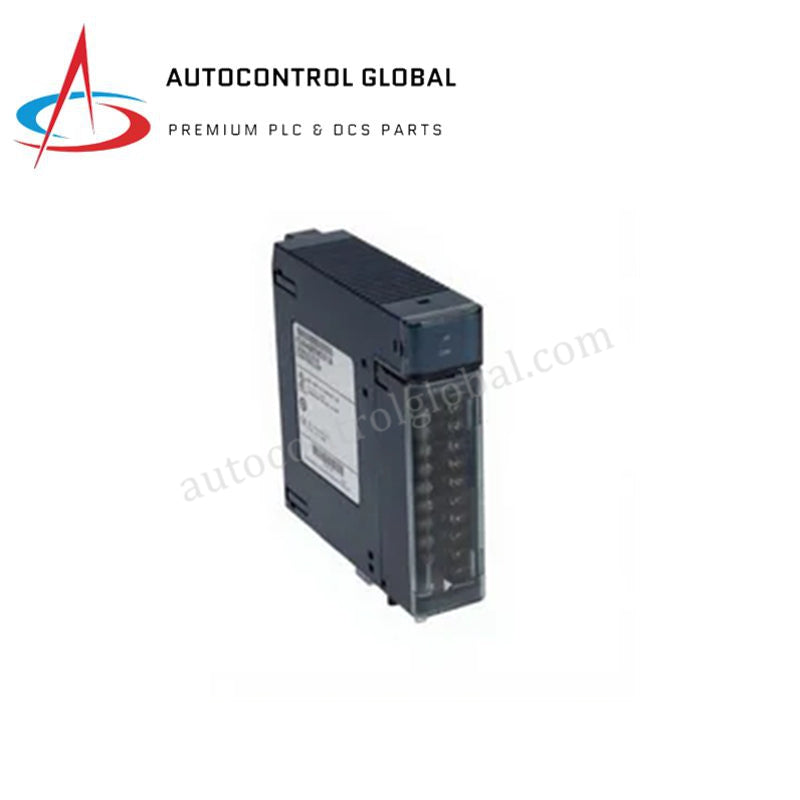

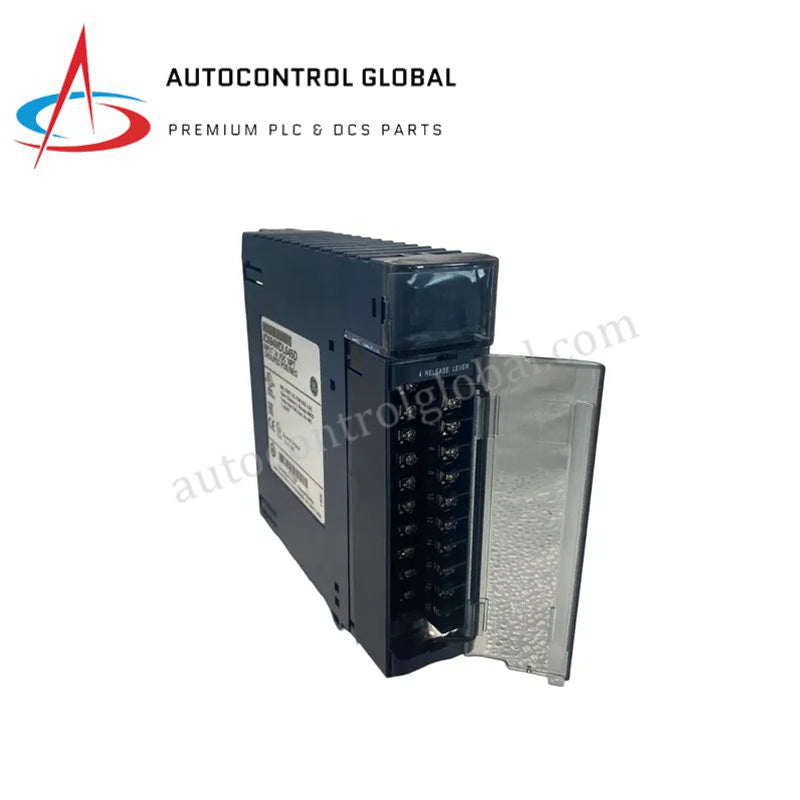

GE PACSystems RX3i IC695ALG608-EA Analog Giriş Modülü
PACSystems RX3i ağlarında yüksek yoğunluklu analog sinyal işleme için yapılandırılan GE PACSystems RX3i IC695ALG608-EA (IC695ALG608 Analog Giriş Modülü), doğrudan fiziksel/elektriksel uygulama sağlar.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | IC695ALG608-EA |
| Marka | GE / GE Fanuc |
| Menşei | ABD |
| Ağırlık | 0.45 kg (1.00 lbs) |
| Boyutlar | Tek yuvalı RX3i modül kasası boyutu |
| Çalışma Sıcaklığı | 0 - 60 derece C |
| Güç Tüketimi | +3.3 VDC arka panel beslemesinde 1.2 A |
| Kanal Sayısı | 8 ila 16 diferansiyel analog giriş |
| Giriş Aralıkları | Gerilim: 0 - 5 VDC, 0 - 10 VDC, -10 - +10 VDC; Akım: 0 - 20 mA, 4 - 20 mA |
| Çözünürlük | 16 bit analog-dijital dönüştürücü |
| Ölçüm Doğruluğu | Tam skalanın +/-0.1'i |
| Dönüşüm Hızı | Kanal başına tipik olarak 1 ms |
| Giriş Empedansı | 1 M ohm'dan büyük (gerilim), 250 ohm (akım) |
| İzolasyon | Kanal-arka panel ve kanal-kanal arasında 250 VAC izolasyon |
Deterministik Analog Sinyal Dönüşümü ve Arka Panel Yönlendirmesi
Modül, gelen saha akımı ve gerilim sinyallerini yüksek hassasiyetli 16 bit analog-dijital dönüşüm mimarisi kullanarak sayısallaştırır. Kanal değerleri, yüksek hızlı arka panel veri yolu iletişim hızı lisansları üzerinden doğrudan merkezi RX3i CPU'larına yönlendirilir ve kanal başına 1 ms'ye kadar güncelleme döngüleriyle deterministik veri çerçevesi iletimi korunur. 250 VAC değerindeki kanal-arka panel galvanik izolasyonu, saha enstrümantasyon devrelerindeki toprak potansiyeli döngülerini ve elektromanyetik parazitleri bastırır. Dahili ürün yazılımı flaş uyumluluğu, denetleyici omurgası üzerinden uzaktan parametre güncellemelerine olanak tanırken kanal başına durum LED'leri gerçek zamanlı sinyal geçerliliğini ve çalışma arızası durumlarını gösterir.
Sıkça Sorulan Sorular
S: RX3i Universal Backplane enerjiliyken mühendisler bu modülü çalışırken değiştirebilir mi?
C: Modül, arka panel enerjisi açıkken takılıp çıkarılmayı destekler; ancak giriş terminallerinde etkin geçici akım darbelerini önlemek için saha döngüsü güç kaynağının bağlantısı kesilmeli veya izole edilmelidir.
S: Tek tek kanal giriş aralıkları ve mühendislik birimleri nasıl yapılandırılır?
C: Kanal modları, gerilim veya akım seçimleri ve filtreleme parametreleri, Proficy Machine Edition (PME) üzerinden yazılım kurulumu ile kaydedilir ve ayarlar doğrudan kalıcı olmayan modül belleğinde saklanır.
S: +3.3 VDC raf besleme hattı için ne kadar akım tüketimi planlanmalıdır?
C: Sistem güç bütçelerinde, çalışmakta olan her modül yuvası için arka panel güç kaynağından +3.3 VDC'de 1.2 A ayrılmalıdır.
Saha Kurulum Kılavuzu
- Gücü Kapatma ve ESD Koruması: Tüm saha vericisi güç döngülerini izole edin ve donanımı takmadan önce ESD topraklama bilekliğini pano topraklama barasına bağlayın.
- Arka Panel Yuvası Hizalaması: Modülün arka kenarını hedeflenen IC695 Universal Backplane yuvasının kılavuz raylarıyla hizalayın ve üst ve alt sabitleme klipsleri yerine oturana kadar birimi içeri doğru kaydırın.
- Sinyal Kablosu Ekranlaması: Tüm akım ve gerilim döngüleri için bükümlü çift, ekranlı enstrümantasyon kablosu kullanın; toprak döngülerini azaltmak için kablo ekranlarını tek bir pano topraklama noktasında sonlandırın.
- Akım Girişi Dirençleri: 4 - 20 mA döngülerini dahili 250 ohm hassas algılama ağı üzerinden bağlayın ve diferansiyel kanal çiftlerinde terminal polaritelerinin doğru olduğunu doğrulayın.
- Fiziksel Kablo Ayrımı: Düşük seviyeli analog sinyal kablolarını özel kablo tavalarında yönlendirin ve yüksek gerilimli AC güç hatları ile motor sürücülerinden en az 30 cm uzakta tutun.
