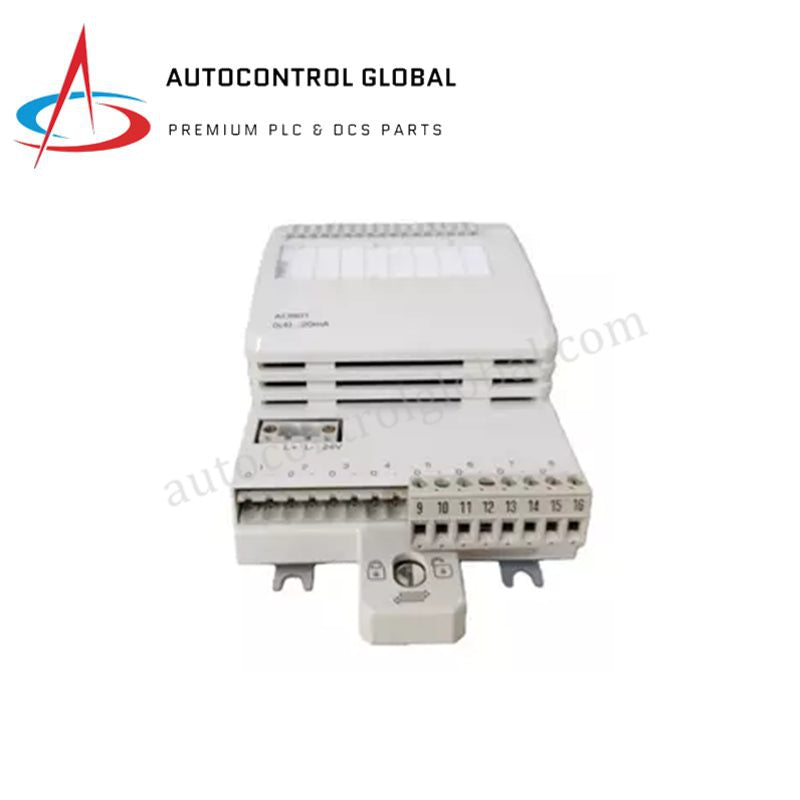

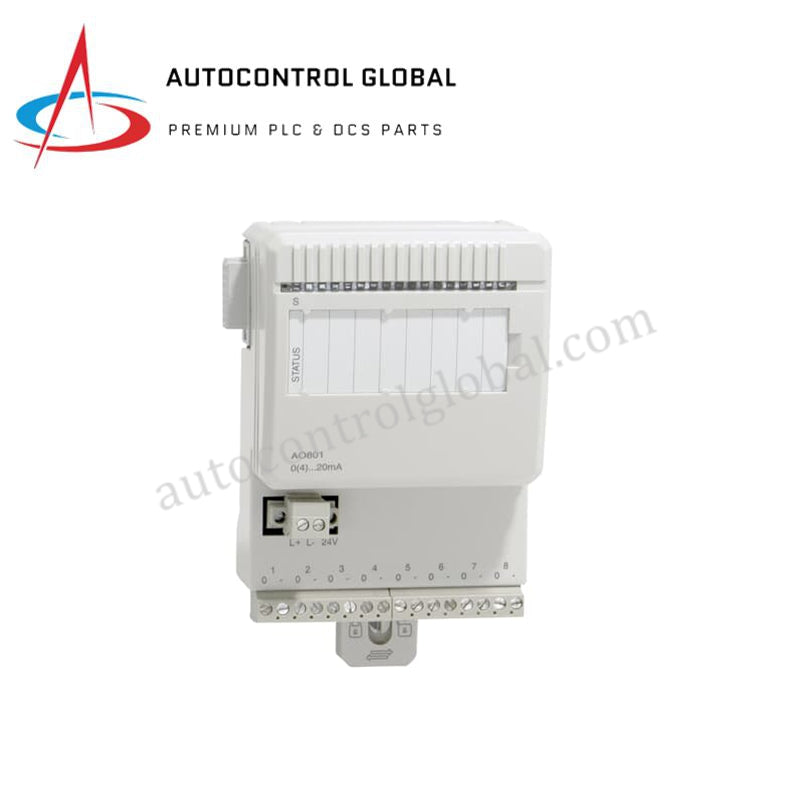

AO810V2 ABB 3BSE038415R1 8 Kanallı Analog Çıkış Modülü (kopya)
Manufacturer: ABB
-
Part Number: AO801 3BSE020514R1
Condition：New with Original Package
Product Type: Dağıtılmış Kontrol Sistemleri
-
Country of Origin: Sweden
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
Ürün Genel Bakışı
ABB AO810V2 (Parça Numarası: 3BSE038415R1), dağıtılmış S800 I/O mimarisi içinde yüksek hassasiyetli 8 kanallı analog çıkış modülü olarak görev yapar. Bu temel kontrol donanımı, AC 800M veya System 800xA kontrolörlerinden gelen dijital kelimeleri standart 0 ila 20 mA veya 4 ila 20 mA akım sinyallerine dönüştürür. Bu sinyaller, kontrol vana pozisyonerleri, akımdan basınca (I/P) dönüştürücüler ve değişken hızlı sürücü hız girişleri dahil olmak üzere endüstriyel saha cihazlarını doğrudan modüle eder. Bu endüstriyel ürünü, ABB'den %100 yepyeni, orijinal fabrika birimi olarak sunuyoruz; uzun vadeli çalışma döngüleri ve süreç ağları boyunca kusursuz protokol yürütme garantisi sağlıyoruz.
Teknik Özellikler
| Teknik Parametre | Teknik Veri Değeri |
| Üretici | ABB |
| Model Tanımı | AO810V2 (AO810) |
| Katalog Kodu | 3BSE038415R1 |
| Çıkış Kanalları | 8 analog akım kanalı |
| Sinyal Aralıkları | 0 ila 20 mA veya 4 ila 20 mA |
| Dijital Çözünürlük | 14 bit ikili dönüşüm |
| Maksimum Yük Empedansı | Konfigürasyona bağlı olarak 500 ila 850 Ohm |
| Maksimum Çıkış Seviyesi | Dahili aşırı yük koşullarında 22 mA |
| İzolasyon Tasarımı | Sistem toprak döngüsü hatlarından grup bazında izole |
| Teşhis Sistemi | Arıza, Çalışma, Uyarı için ön panel durum LED'leri |
| Dahili Güç Tüketimi (5V) | Modülbus'tan yaklaşık 80 mA |
| Dahili Güç Tüketimi (24V) | Modulebus'tan 110 ila 150 mA |
| Sinyal Yükselme Zamanı Profili | Yaklaşık 1 ms (yüzde 10'dan yüzde 90'a adım değişimi) |
| Maksimum Termal Kayma | Derece Santigrat başına 100 ppm |
| Ortam Sıcaklığı Limitleri | 0 ila +55 derece Santigrat |
| Fiziksel Modül Boyutu | 45 x 119 x 102 mm |
| Net Modül Ağırlığı | 0,2 kg |
| Global HS Gümrük Kodu | 853890 |
Mühendislik Avantajları
-
Hassas Ayarlar için 14 Bit Yüksek Çözünürlük: Standart modüller 12 bit dönüşüm kullanırken, AO810V2 14 bit dijitalden analoğa motoru kullanır. Bu artan derinlik, ayrıntılı akım modülasyonu sağlar, kritik akış kontrol vanalarında daha sıkı tolerans takibi ve süreç değişkenliğinin minimize edilmesini garanti eder.
-
850 Ohm'a Kadar Esnek Döngü Yük Kapasitesi: Çıkış devresi, 850 Ohm'a kadar yüksek empedanslı yükleri sürer. Bu ekstra voltaj boşluğu, mühendislerin kontrol odasından uzak saha enstrümanlarına uzun kablo koşuları yapmasına olanak tanır; sinyal zayıflaması veya döngü gücü kaybı yaşanmaz.
-
Geniş Modül Sonlandırma Ünitesi (MTU) Uyumluluğu: Bu esnek modül, TU810, TU812, TU814, TU830 ve TU833 tabanları dahil olmak üzere birden fazla kompakt ve genişletilmiş MTU ayak izi ile uyumludur. Bu geniş uyumluluk, mevcut saha kablolama düzenlerinize ve muhafaza aralıklarınıza uyum sağlayarak panel entegrasyonunu kolaylaştırır.
-
Grup Bazlı Toprak İzolasyonu Paraziti Engeller: Grup bazlı elektriksel izolasyon, dijital Modülbus iletişimini saha tarafı bağlantılarından güvenli şekilde ayırır. Bu bariyer, yüksek voltaj sıçramaları, geçici gürültü ve ortak toprak döngüsü akımlarının merkezi kontrolör belleğine geri beslemesini önler.
SSS
-
Bu özel AO810V2 modülü %100 yepyeni bir ürün müdür?
Evet. Bu ürünü yalnızca %100 yepyeni, orijinal fabrika bileşeni olarak gönderiyoruz. Ürün, orijinal ABB ticari ambalajında, seri numaraları ve garanti kapsamı sağlam şekilde teslim edilir.
-
AO810 serisi için listelenen 12 bit ve 14 bit spesifikasyonları arasındaki yapısal fark nedir?
Orijinal temel standart konfigürasyon 12 bitlik bir temel çerçeve kullanır. Ancak bu premium AO810V2 (3BSE038415R1) modeli, hassas döngüler için çok daha iyi sinyal konumlandırma çözünürlüğü sağlayan yükseltilmiş 14 bit dahili dijitalden analoğa dönüştürücüler içerir.
-
Bu analog çıkış kartı bağımsız kanal-kanal izolasyonu sunuyor mu?
Hayır. Modül grup bazlı izolasyon tasarımı kullanır. 8 çıkış kanalı ortak bir dahili toprak hattını paylaşır ancak bir küme olarak birincil sistem gücü ve işlemci arka planından izole kalır.
-
Bu modülü arka plan enerjiliyken çıkarıp değiştirebilir miyim?
Evet. Uygun bir S800 Modül Sonlandırma Ünitesi üzerine takıldığında, donanım canlı sıcak değiştirme kurulumunu destekler. Hasar görmüş bir modülü çıkarabilir ve tüm G/Ç rafını kapatmadan veya bitişik işlem döngülerini kesintiye uğratmadan yepyeni bir yedek birim takabilirsiniz.
