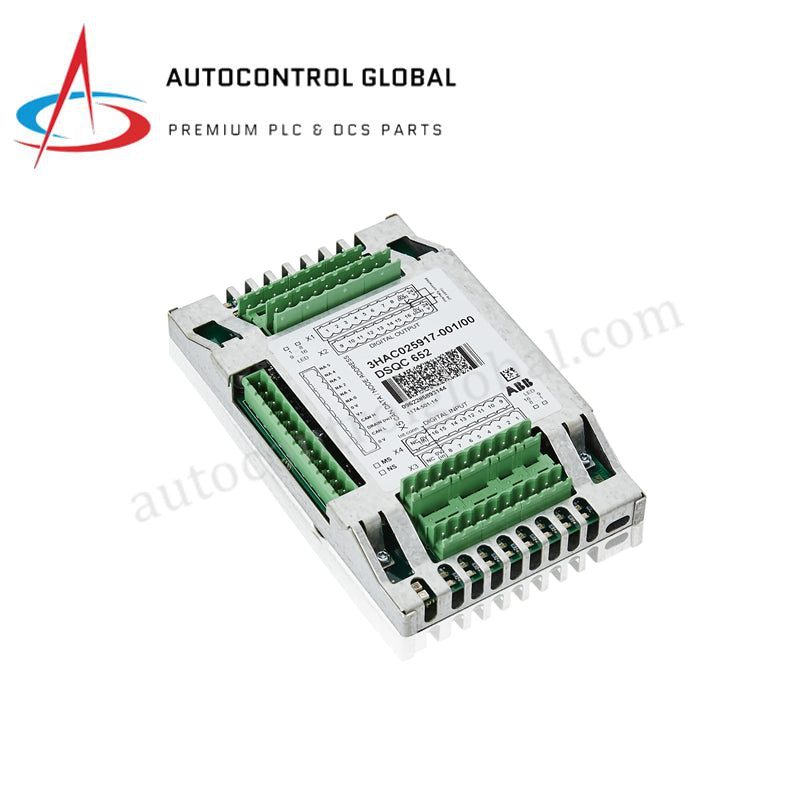

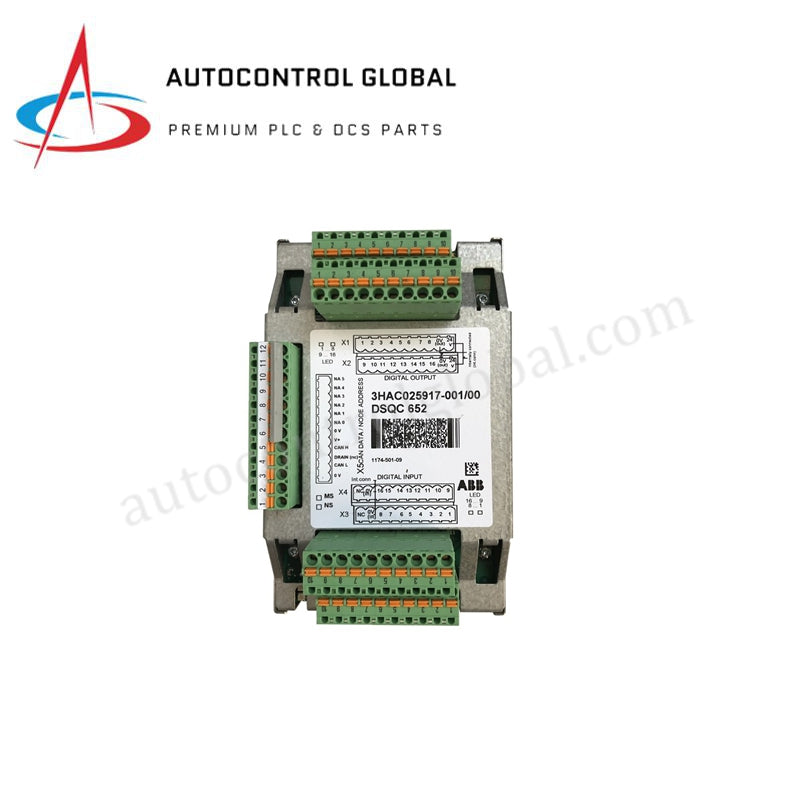

DeviceNet 16Giriş/16Çıkış Modülü | 3HAC025917-001 | ABB DSQC652

Ürün Açıklaması

IRC5 Sistemleri için Yüksek Yoğunluklu Dijital Giriş/Çıkış Arayüzü

DSQC652 (Parça Numarası: 3HAC025917-001), ABB IRC5 robot kontrolörleri için tasarlanmış çok yönlü, DeviceNet tabanlı dijital G/Ç genişletme modülüdür. Bu birim, robotik hareket mantığı ile çevresel saha cihazları arasında birincil köprü görevi görür. 32 dağıtılmış kanal sağlayarak, DSQC652 (3HAC025917-001), sensörlerin, pnömatik valflerin ve kilitlemeli güvenlik devrelerinin sorunsuz entegrasyonuna olanak tanır ve zorlu endüstriyel otomasyon hücrelerinde belirleyici sinyal işleme sağlar.

Detaylı Teknik Özellikler

DSQC652 3HAC025917-001, yüksek hızlı sinyal güvenilirliği için tasarlanmış olup, basitleştirilmiş DIN ray montaj form faktörüne sahiptir.

• Üretici: ABB

• Model Numarası: DSQC652

• Parça Numarası: 3HAC025917-001

• Ürün Tipi: Dijital G/Ç Ünitesi

• Ağ Protokolü: DeviceNet (CAN tabanlı)

• Toplam G/Ç Kanalı: 32 Kanal

• Giriş Konfigürasyonu: 16 Dijital Giriş (24V DC, Sinking/Sourcing)

• Çıkış Konfigürasyonu: 16 Dijital Çıkış (24V DC, Transistör tabanlı)

• Çıkış Başına Nominal Akım: 0.5 A (Not: Grup başına toplam akım sınırları geçerlidir)

• Nominal Gerilim: 24 V DC

• Adres Seçimi: DeviceNet MAC ID ve Baud Hızı için manuel DIP anahtarları

• Durum Göstergeleri: Ağ Durumu (MS/NS) ve bireysel G/Ç durumu için ön panel LED’leri

• Koruma Sınıfı: IP20

• Çalışma Sıcaklığı: +5°C ile +60°C arası

• Ürün Net Ağırlığı: 0.35 kg

• Boyutlar (G x Y x D): 41.3 mm × 98.5 mm × 155.5 mm

• Montaj: Standart 35mm DIN Ray
