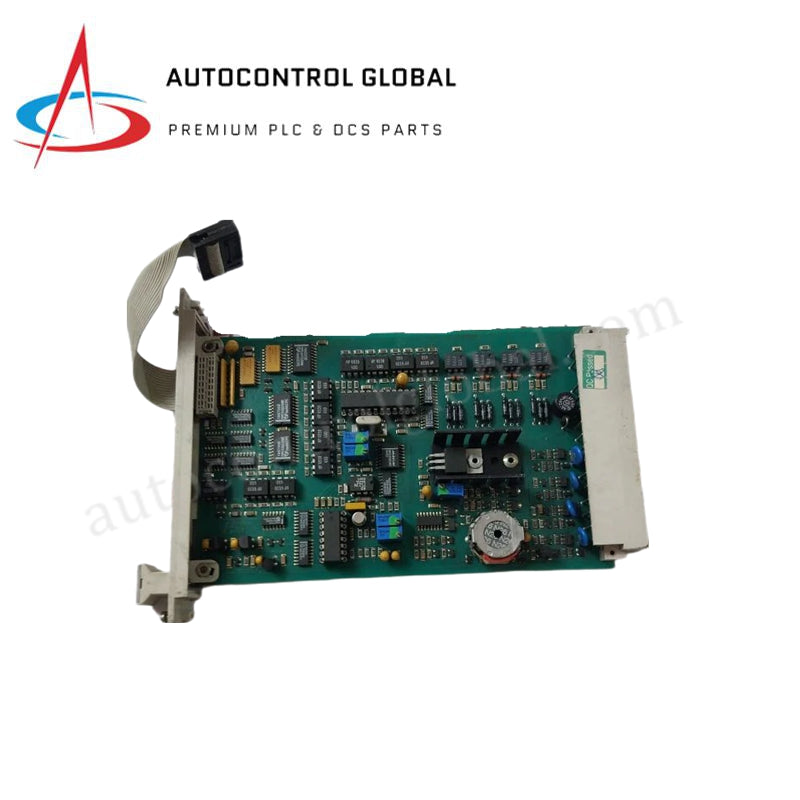

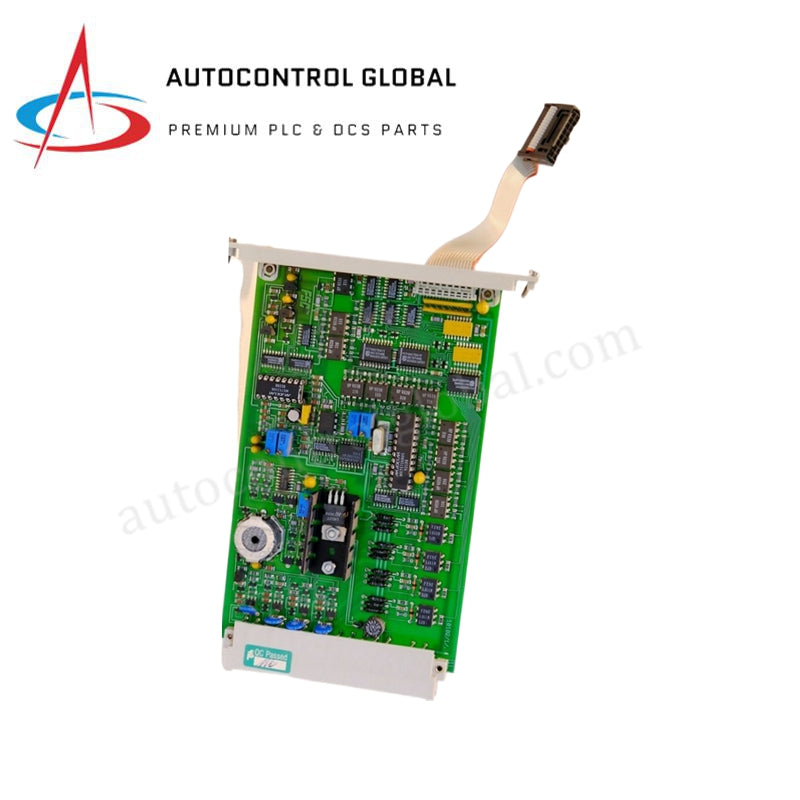

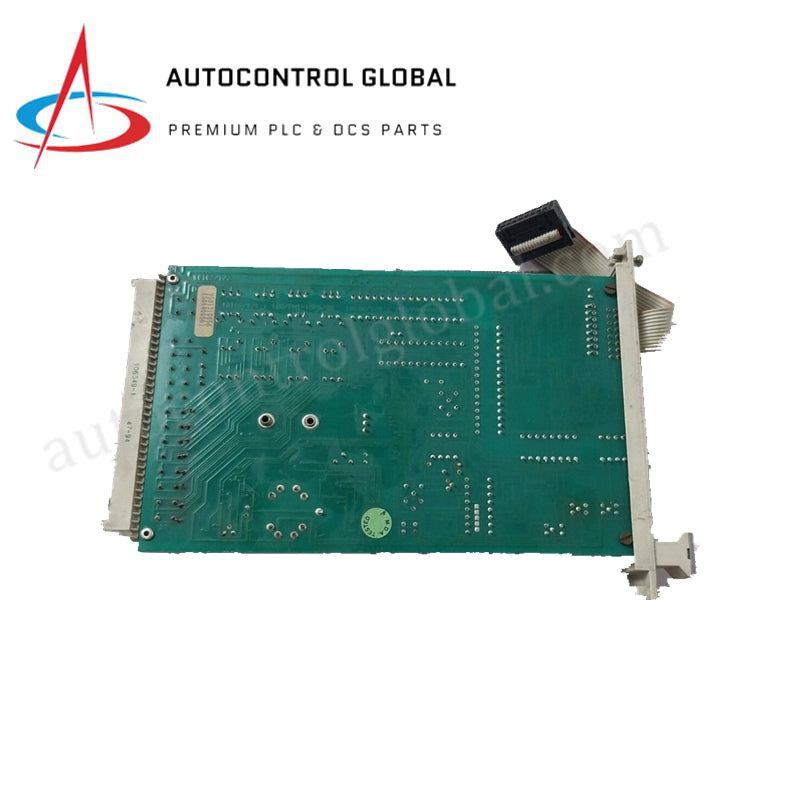

Dijital Çıkış Modülü 8 Kanallı 24V | Honeywell FS-SDO-0824

Ürün Genel Bakışı

 FS-SDO-0824 (Model: FS-SDO-0824) , Honeywell Safety Manager® ve Experion® SIS platformları için tasarlanmış yüksek bütünlüklü güvenli dijital çıkış modülüdür. Bu modül, güvenlik enstrümantasyon fonksiyonları (SIF) için özel olarak tasarlanmış 8 bağımsız, kısa devre korumalı katı hal çıkışı sağlar. Deterministik "güvenli arıza" enerjisiz bırakma gerektiren solenoidler, valfler ve aktüatörler gibi kritik saha cihazlarını sürmek için tasarlanmıştır.

"FS" tipi bir modül olarak,  FS-SDO-0824 (Parça Numarası: FS-SDO-0824) konformal kaplamasız bir versiyondur ve standart kontrollü endüstriyel ortamlar için uygundur. Çıkış devresinin işlevsel kalmasını ve SIL3 uyumlu güvenlik standartlarına uygun olarak talep üzerine güvenli şekilde enerjisiz bırakılmasını sağlamak için bekçi köpeği (WDG) izleme ve bastırma diyot testi gibi gelişmiş tanılama özelliklerine sahiptir.

Detaylı Teknik Özellikler

 FS-SDO-0824 şu mühendislik spesifikasyonlarına uygundur:

• Üretici: Honeywell (ABD)

• Model Numarası: FS-SDO-0824

• Ürün Türü: Güvenli Dijital Çıkış Modülü (Konformal Kaplamasız)

• Çıkış Kanalları: 8 bağımsız katı hal kaynak çıkışı

• Nominal Çıkış Voltajı: 24 V DC

• Maksimum Akım Kapasitesi: Kanal başına 550 mA

• Maksimum Lamba Yükü: 120 mA (yaklaşık 2.9 W)

• Maksimum Yük Kapasitansı: 1 µF

• Gerilim Düşümü: 500 mA'de < 2.0 V DC

• Kapalı Durum Kaçak Akımı: < 0.1 mA

• Bekçi Köpeği (WDG) Giriş Akımı: 8 mA

• Güç Gereksinimleri (Mantık): 5 V DC, 25 mA

• Güç Gereksinimleri (Dahili): 24 V DC, 25 mA

• Güç Gereksinimleri (Harici): 24 V DC, 70 mA (çıkış yükü hariç)

• Form Faktörü: 4 TE x 3 HE (Standart Safety Manager raf ölçüsü)

• Tanılama: Entegre kısa devre koruması, parazit testi ve diyot izleme

• Çalışma Sıcaklığı: –40 °C ile +70 °C arası

• Depolama Sıcaklığı: –40 °C ile +85 °C arası

• Kargo Ağırlığı: 3 Kg (6.6 lbs)
