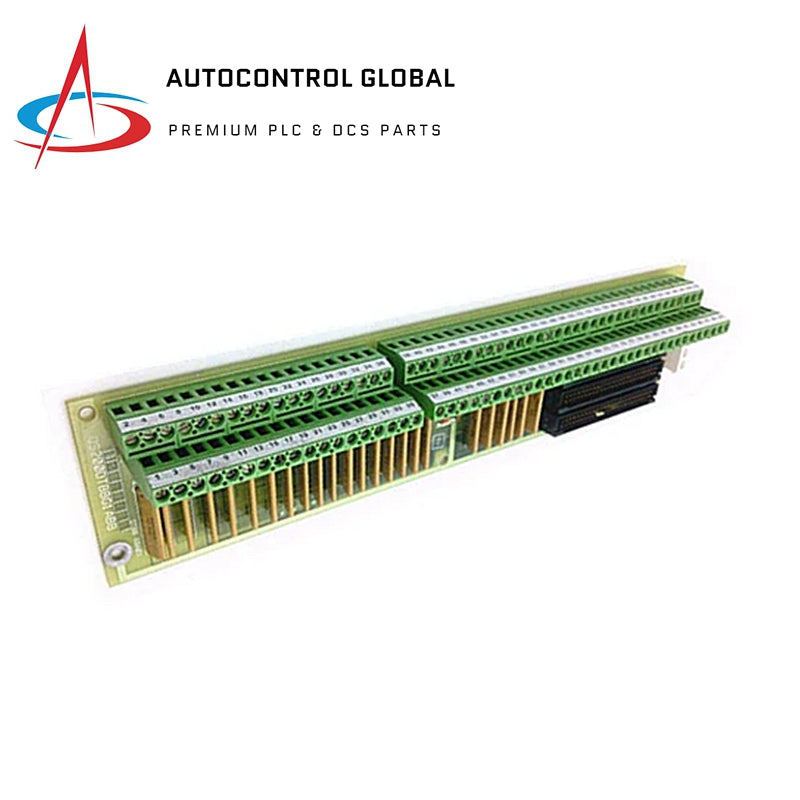

DS200DTBBG1ABB | GE Fanuc | İletişim Girişi Genişletme Sonlandırma

Genel Bakış

DS200DTBBG1ABB, General Electric tarafından üretilen ve Mark V Türbin Kontrol Sistemi Serisi'nde kullanılan bir Kontak Giriş Genişletme Terminasyon Modülüdür. Rüzgar, buhar ve gaz türbinleri için türbin kontrol sistemlerinde kontak giriş genişletme görevlerini yerine getirmek üzere tasarlanmıştır.

Teknik özellikler

• Parça Numarası: DS200DTBBG1ABB
• Seri : Mark V
• Üretici: GE General Electric
• Fonksiyon: İletişim Girişi Genişletme Sonlandırma Modülü

Donanım Özellikleri

• Terminal Blokları: Her biri 95 sinyal teline kadar destekleyen iki terminal bloğu.
• Bağlantılar: Üç adet 50 pinli bağlantı (JFF, JFG, JFH).
• Ek Bileşenler: Bayonet konnektörler, beş jumper, doğrultucular, diyotlar, kapasitörler ve voltaj regülasyonu için entegre devreler.
• Boyut: 3 inç yükseklik, 11.5 inç uzunluk.
• Montaj: Sürücü kart rafına montaj için dört köşe deliği.

Kurulum Yönergeleri

• Montaj: Modülü, dört köşe deliği kullanarak pano rafına güvenli bir şekilde sabitleyin.
• Signal Bağlantıları: Sisteme arayüz sağlamak için verilen terminal bloklarını ve konektörleri kullanın, bileşenlere zarar vermemek için doğru kablolama yaptığınızdan emin olun.
