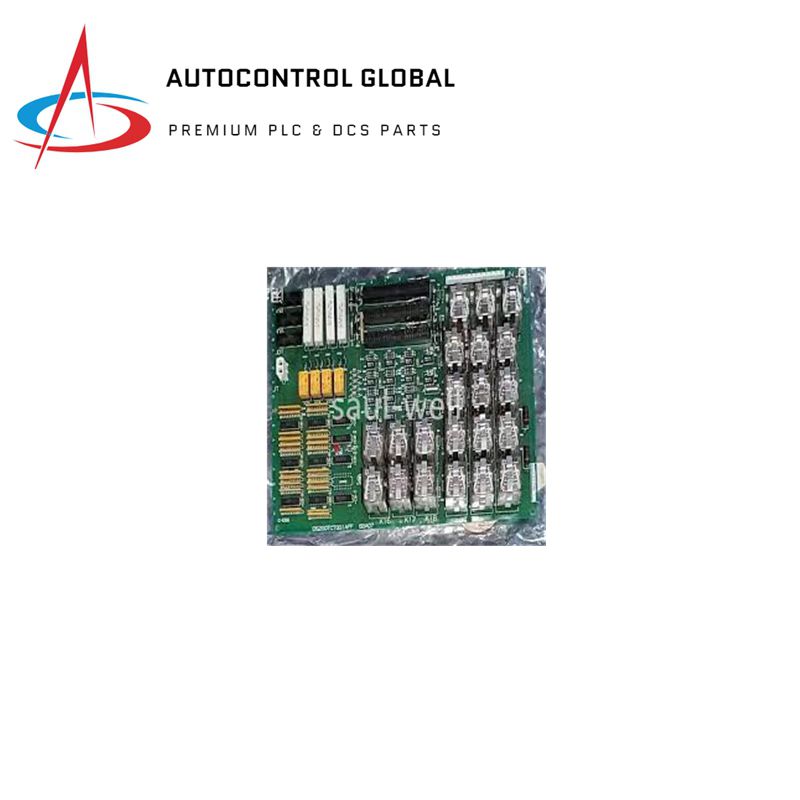

GE Fanuc DS200TCTGG1AFF Basit Arıza Kartı

DS200TCTGG1AFF Teknik Özellikleri

Üretici: General Electric
Seri: Mark V
Part Number: DS200TCTGG1AFF
Functional Acronym: TCTG
Functional Description: Simplex Trip Board
PCB Kaplama: Normal Kaplama
Functional Revision 1: A
Functional Revision 2: F
Artwork Revision: F

DS200TCTGG1AFF Hakkında

Bu DS200TCTGG1AFF Simplex Trip Board, başlangıçta General Electric'in Mark V Türbin Kontrol Sistemi Serisi için üretilmiştir ve bu seri, ilk piyasaya sürülmesinden sonraki yıllarda üretiminin durdurulması nedeniyle artık General Electric Miras Serisi olarak kabul edilmektedir. Bu DS200TCTGG1AFF baskılı devre kartı (PCB), daha geniş Mark V Serisi içinde, General Electric miras serisi olarak var olmasının yanı sıra, patentli Speedtronic kontrol sistemi teknolojisini içeren son General Electric Mark Serilerinden biri olarak kabul edilir ve gaz, buhar ve rüzgar türbini otomatik sürücü montajlarının kontrol ve yönetim sistemlerinde özel uygulamalara sahiptir. Bu DS200TCTGG1AFF baskılı devre kartı, daha geniş Mark V Serisi otomatik sürücü montajında Simplex Trip Board olarak işlev görür; bu, orijinal Mark V Türbin Kontrol Sistemi Serisi eğitim dokümantasyonunda bu açıklamanın bulunmasıyla kanıtlanmıştır. Bu DS200TCTGG1AFF PCB, Mark V Serisi içinde yer alan orijinal Simplex Trip Board değildir; orijinali, bu DS200TCTGG1AFF ürününün üç önemli revizyonunu içermeyen DS200TCTGG1 ana baskılı devre kartıdır.

Donanım İpuçları ve Özellikler

Burada satılan herhangi bir Mark V Serisi bileşen elemanı gibi, bu DS200TCTGG1AFF baskılı devre kartı da kendi işlevsellik tanıtıcı donanım bileşenleri ve bileşen spesifikasyonları serisini kullanır. GE Simplex Trip Board DS200TCTGG1AFF, 21 tak-çıkar röle ile donatılmıştır. Ayrıca 3 adet 50 pinli konnektör ve 2 adet 12 pinli konnektöre sahiptir. 50 pinli konnektörlere atanan kimlikler JLY, JLX ve JLZ'dir. 12 pinli konnektörlere atanan kimlikler ise JN ve JM'dir. Bu DS200TCTGG1AFF cihazının orijinal kullanım kılavuzu materyallerinin genel olarak düşük bulunabilirliği göz önüne alındığında, DS200TCTGG1AFF fonksiyonel ürün numarası, DS200 serisi etiketiyle başlayan ve çift DS200TCTGG1AFF Kart isimlendirme konvansiyonlarına sahip orijinal DS200TCTGG1AFF kart donanım tanımlaması için iyi bir kaynak olarak kabul edilebilir. DS200 serisi etiketi, DS200TCTGG1AFF fonksiyonel ürün numarasının en başında, bu cihazın hem yerli üretim bir baskılı devre kartı hem de Mark V Türbin Kontrol Sistemi Serisi montajının normal stilinde bir PCB olduğunu tanımlar. DS200TCTGG1AFF fonksiyonel ürün numarasına gömülü diğer bazı DS200TCTGG1AFF kartına özgü detaylar şunlardır:

• TCTG fonksiyonel ürün kısaltması
• Normal PCB kaplama stili
• Birinci grup Mark V Serisi ürün gruplaması
• A sınıfı fonksiyonel ürün revizyonu
• F sınıfı ikincil fonksiyonel ürün revizyonu
• F sınıfı sanat eseri yapılandırma revizyonu

Bu DS200TCTGG1AFF Kartının montajındaki 21 tak-çıkar rölenin kimlikleri K ile başlar ve bir sayı ile biter. Sayılar 1'den başlayarak sıralıdır. Kimliklerden bazıları K1, K5, K10 ve K21'dir. Röleler karta oturur ve metal kayışlarla yerinde tutulur. Bir röleyi çıkarmak için metal kayışı çıkarın ve röleyi konnektörden çekin. Bir röleyi takmak için, onu konnektörle hizalayın ve konnektöre bastırın. Sonra, metal kayışın bir ucunu konnektöre takın, metal kayışı rölenin üstüne yerleştirin ve diğer ucunu konnektöre takın. Bir röleyi değiştirmek için, GE Simplex Trip Board DS200TCTGG1AFF sürücüden çıkarılmalıdır. Sürücünün montajına aşina ve sürücüye bağlı güç kaynakları konusunda deneyimli bir mühendis veya kurulum uzmanıyla iletişim kurun. Güç kaynaklarını sigortayı çıkararak veya gerekli diğer yöntemlerle devre dışı bırakın. Devam etmeden önce, sürücünün iç kısmını elektrik akımı için test cihazı ile test edin. Kabloları karttan çıkarın ve kabloların yerlerini diyagramlayın, böylece kartı yeniden takarken kabloları doğru konnektörlere bağlayabilirsiniz.
