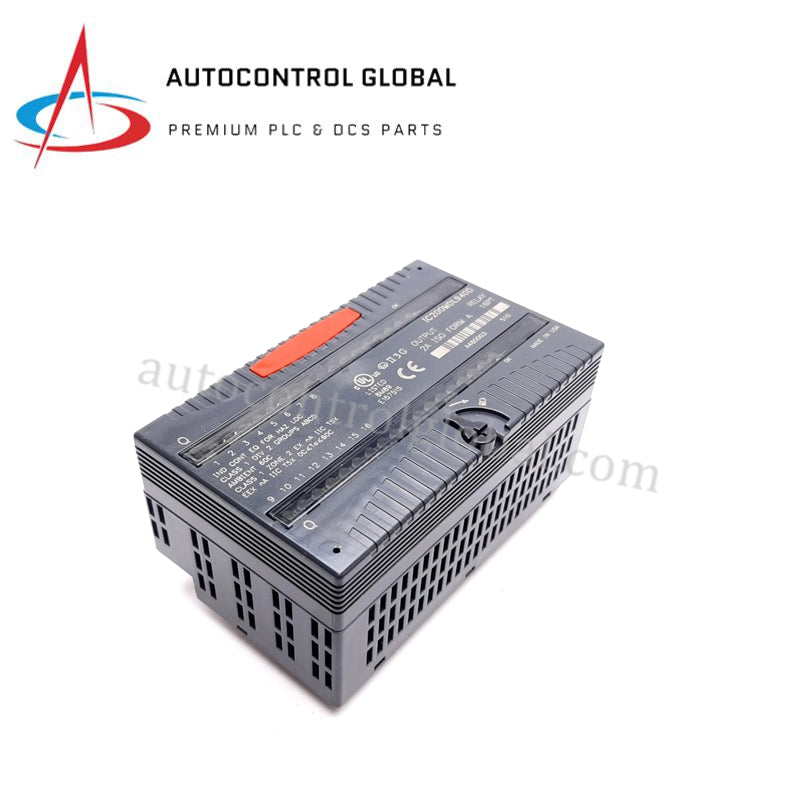

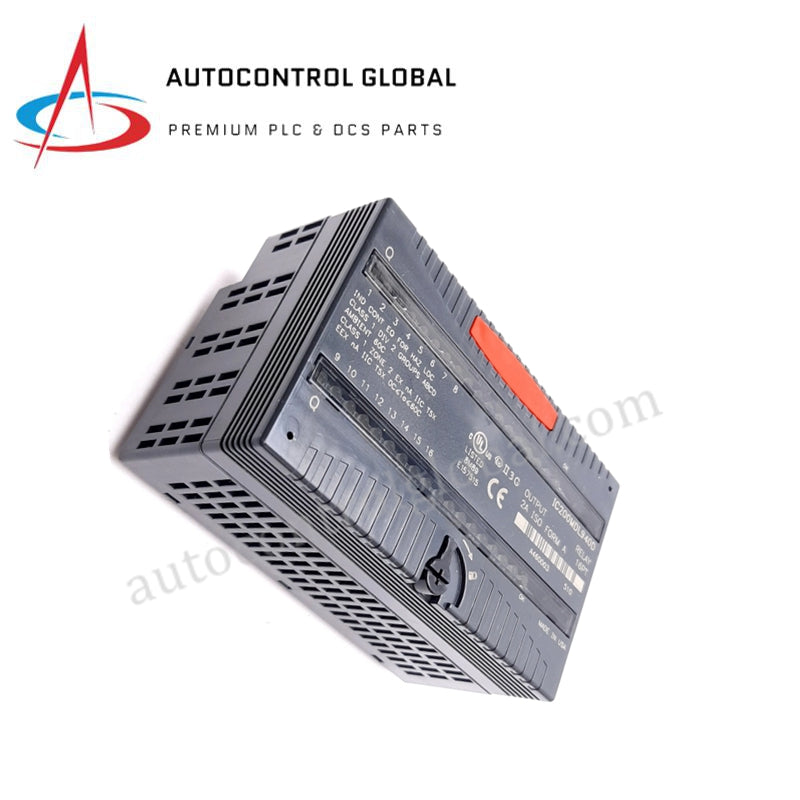

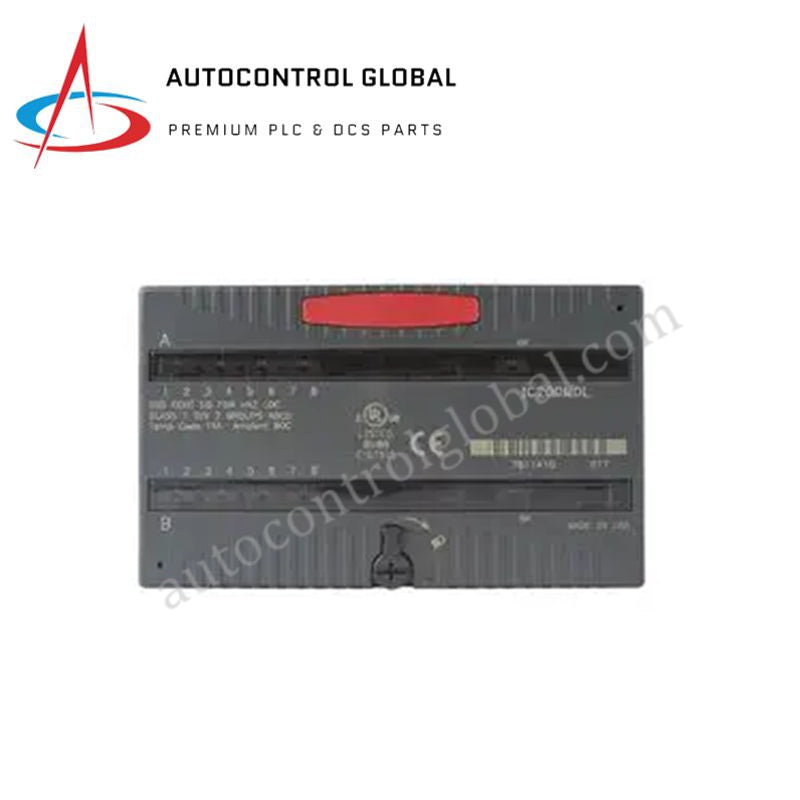

GE Fanuc IC200MDL241J VersaMax 16 Noktalı Kaynak Tipi Çıkış Modülü
Manufacturer: GE Fanuc
-
Part Number: IC200MDL241J
Condition：New with Original Package
Product Type: Dijital Çıkış Modülleri
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE Fanuc IC200MDL241J VersaMax Ayrık Çıkış Modülü
GE Fanuc IC200MDL241J, IC200MDL241 Ayrık Çıkış Modülü olarak da kataloglanan, VersaMax platformlarında CPU mantık sinyallerini 24 VDC kaynaklı çıkışlara dönüştüren özel bir donanım bileşenidir.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | IC200MDL241J |
| Marka | GE Fanuc |
| Menşei | Cihaz etiketine bakın |
| Ağırlık | 0.28 kg (0.63 lbs) |
| Boyutlar | 110 mm x 66.8 mm x 50.0 mm |
| Çalışma Sıcaklığı | 0 deg C ile +60 deg C arası |
| Güç Tüketimi | 5 VDC'de maksimum 100 mA (Arka panel) |
| Çıkış Kanalları | 16 ayrık pozitif mantık (kaynak) çıkışı |
| Çalışma Gerilimi | 10.2-30 VDC (Nominal 24 VDC) |
| Maks. Akım | Nokta başına maksimum 0.5 A (Ortak hat başına maksimum 2 A) |
| İzolasyon | Sürekli 250 VAC, 1 dakika boyunca 1500 VAC |
| Tepki Süresi | 0.5 ms'den kısa (AÇIK/KAPALI) |
| Tanı LED'leri | 16 kanal durum LED'i, 1 sistem OK LED'i |
Arka Panel Veri Yolu İletişim Hızı ve G/Ç Yoğunluğu Ölçeklendirmesi
Modül, CPU kontrol talimatlarını VersaMax seri arka panel veri yolu üzerinden minimum iletişim gecikmesiyle iletir ve 0.5 ms'nin altında hızlı sinyal anahtarlaması gerçekleştirir. Dahili optokuplörler, 250 VAC sürekli gerilim değerine sahip nokta-nokta ve grup-mantık galvanik izolasyonu sağlayarak toprak döngülerinin ve gerilim darbelerinin arka panel veri yolu iletişim hızını düşürmesini önler. Ayrıca 16 noktalı pozitif mantık kaynak düzeni, arka panel güç besleme rayından 5 VDC'de maksimum 100 mA mantık akımı çekerken, kompakt tek taşıyıcı alanında G/Ç yoğunluğunun ölçeklendirilmesini sağlar.
Sıkça Sorulan Sorular
S: Yüksek yoğunluklu saha yükleri tek bir çıkış grubundan sürülürken akım sınırlamaları nelerdir?
Y: Her bir nokta 0.5 A DC'ye kadar destekler; ancak dahili iz yollarında termal aşırı yük oluşmasını önlemek için tek bir ortak hattı paylaşan kanalların toplam birleşik akımı 2.0 A'yı aşmamalıdır.
S: Modül, endüktif yüklerin kapatılması sırasında oluşan geçici rejim darbelerini nasıl yönetir?
Y: Dahili anahtarlama bileşenlerinde dahili gerilim sınırlama bulunur; ancak endüktif darbeleri sönümlemek ve saha terminallerini korumak için solenoidler gibi endüktif DC yüklerin doğrudan uçlarına harici geri tepme diyotları takılmalıdır.
Saha Kurulum Talimatları
VersaMax G/Ç taşıyıcısını standart 35 mm DIN rayına sağlam şekilde monte edin veya M4 montaj donanımı kullanarak doğrudan pano üzerine sabitleyin. Modülü taşıyıcı konektörüne takmadan önce 24 VDC harici devre güç kaynağının kapalı olduğundan emin olun. Kapasitif paraziti önlemek için saha çıkış kablolarını yüksek gerilimli AC hatlarından uzak tutun. Saha sinyal kablolarını taşıyıcı üzerindeki vidalı terminallere bağlayın; pozitif mantık kaynak polaritesinin saha cihazının toprak yapılandırmasıyla uyumlu olduğundan emin olun ve merkezi pano topraklama barasını doğrudan taşıyıcının topraklama tırnağına bağlayın.
