GE Fanuc | IS200TBAIH1CDD | Analog Giriş Terminal Kartı
Manufacturer: GE Fanuc
-
Part Number: IS200TBAIH1CDD
Condition：New with Original Package
Product Type: Analog Giriş Modülleri
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months

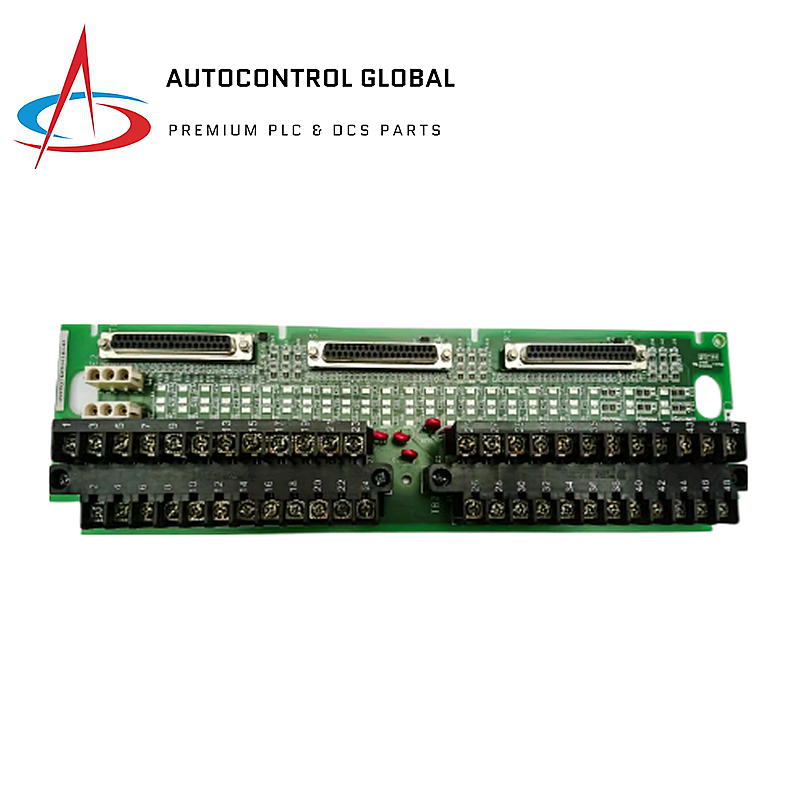

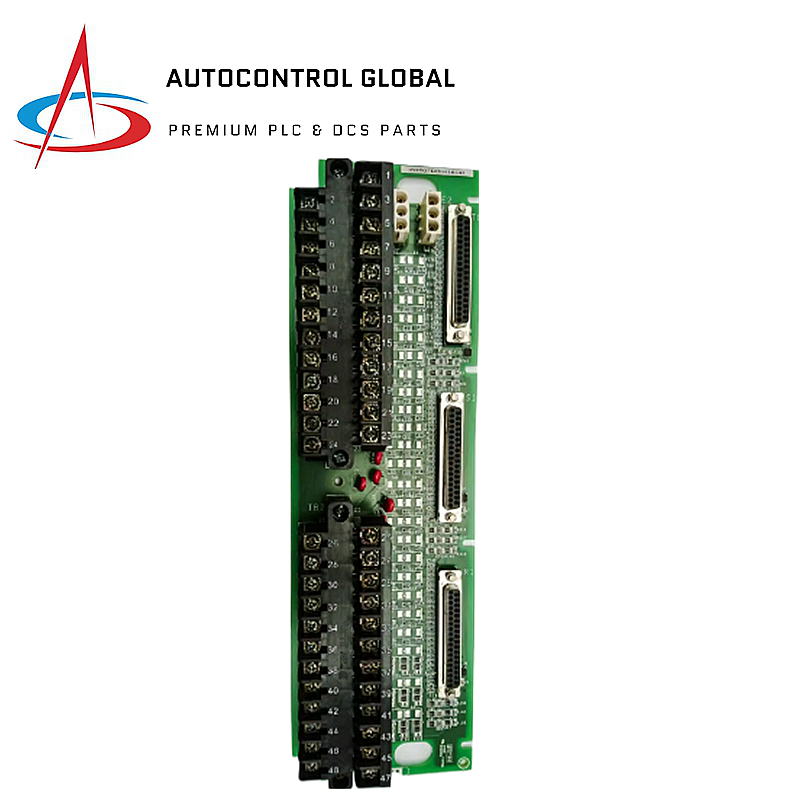

GE Fanuc IS200TBAIH1CDD Analog Giriş Terminal Kartı
GE Fanuc IS200TBAIH1CDD, ayrıca katalogda IS200TBAIH1CDD Analog Giriş Terminal Kartı olarak da geçen, Mark VIe türbin kontrol sistemlerinde sinyal sonlandırma ve analog sinyal işleme için özel olarak tasarlanmış bir donanım bileşenidir.
Donanım Özellikleri
| Parametre | Özellik |
|---|---|
| Model | IS200TBAIH1CDD |
| Marka | GE Fanuc |
| Menşei | ABD |
| Ağırlık | 0.85 kg |
| Boyutlar | 10.16 cm x 33.02 cm |
| Çalışma Sıcaklığı | -30 °C ile +65 °C arası |
| Güç Tüketimi | 24 VDC (nominal) |
| Analog Kanallar | 10 giriş, 2 çıkış |
| Senkronizasyon Doğruluğu | +/- 1 ns |
| Hat Direnci | 15 Ohm (maksimum) |
Deterministik Ağ ve G/Ç Yoğunluğu Ölçeklendirmesi
Mark VIe mimarisi, karmaşık kontrol döngülerinde yüksek hızlı sinyal bütünlüğünü korumak için IS200TBAIH1CDD kartını kullanır. Bu kart, basit veya üçlü modüler yedekli (TMR) kontrol şemalarına entegrasyon için geniş firmware flash uyumluluğu sağlar. Kart, toplam 12 kanal sunarak G/Ç yoğunluğunu yönetir ve özellikle 200 MHz’e kadar saat kararlılığı gerektiren yüksek frekanslı veri toplama için tasarlanmıştır. Ayrıca, donanım Profinet veya özel G/Ç veri yolu iletişimini destekleyerek analog döngülerin kritik türbin düzenleme olaylarında deterministik zamanlama yanıtlarını korumasını sağlar.
Sıkça Sorulan Sorular
S: IS200TBAIH1CDD, aktif türbin çalışması sırasında sıcak değişim (hot-swap) desteği sunar mı?
C: Terminal kartı pasif bir sonlandırma noktası olarak işlev görse de, bağlı G/Ç paketleri Mark VIe sıcak değişim protokollerine göre yapılandırılmalıdır. Kabloları çıkarmadan önce istenmeyen sinyal kesintilerini önlemek için intihar rölesinin durumunu her zaman kontrol edin.
S: İntihar rölesi sürekli hata durumunda nasıl çalışır?
C: Kart üzerindeki intihar rölesi çıkış bütünlüğünü izler. Sistem sürekli bir dahili hata veya analog çıkışta sınır dışı bir durum algıladığında, röle açık konuma geçer ve kartı sahadaki döngüden izole ederek hatalı kontrol komutlarının önüne geçer.
S: Bu kart, karışık akım ve voltaj sinyal girişleri için kullanılabilir mi?
C: Evet. Kart, her kanal için yapılandırılabilir jumperlar destekler; bu sayede 1-5 VDC voltaj girişleri ile 0-20 mA veya 0-200 mA çıkış aralıkları gibi karışık mod işlemleri yapılabilir.
Saha Kurulum Kılavuzu
- Montaj: Türbin ortamlarında titreşim direnci sağlamak için terminal kartını DIN rayına veya montaj plakasına SMT uyumlu donanımla sabitleyin.
- Kablolama: Saha kablolarını iki adet 24 terminalli bloğa sonlandırın. Uygun terminal sıkma kuvvetini korumak için kablo kesitlerinin #12 AWG’yi aşmamasına dikkat edin.
- Kalkanlama: Yüksek frekanslı elektromanyetik girişimi bastırmak için kablo kalkanlarını bloğun belirlenmiş kalkan terminal bağlantılarına doğrudan bağlayın.
- Jumper Yapılandırması: 24 VDC güç uygulanmadan önce, her kanal için fiziksel jumper pozisyonlarının istenen G/Ç türü (voltaj veya akım) ile uyumlu olduğunu doğrulayın.
- Doğrulama: Hassas dönüştürücü cihazları bağlamadan önce, terminal bloklarında 24 VDC uyarma voltajını kalibreli bir multimetre ile kontrol edin.
