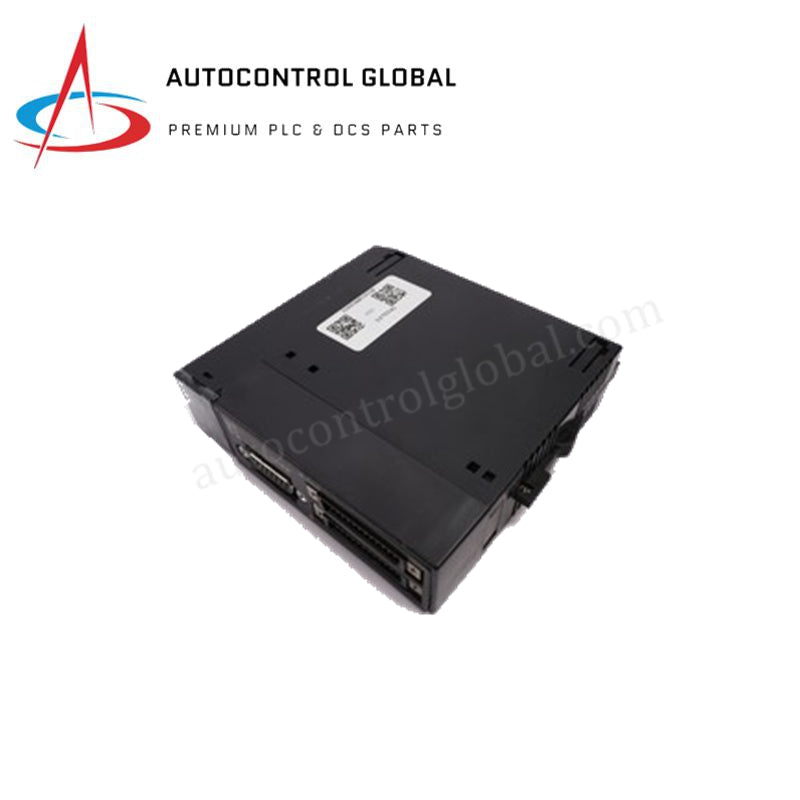

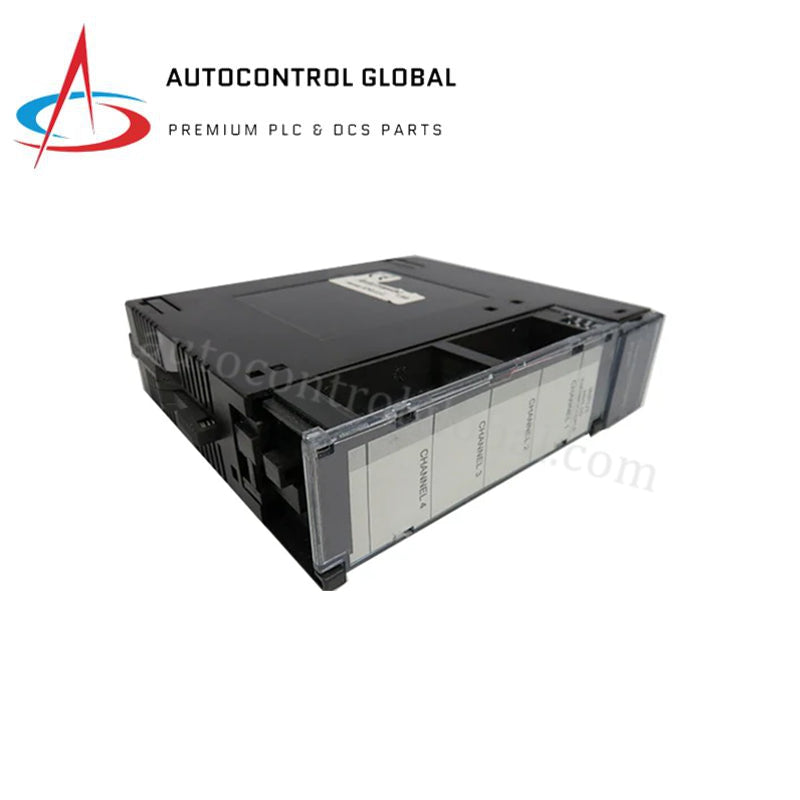

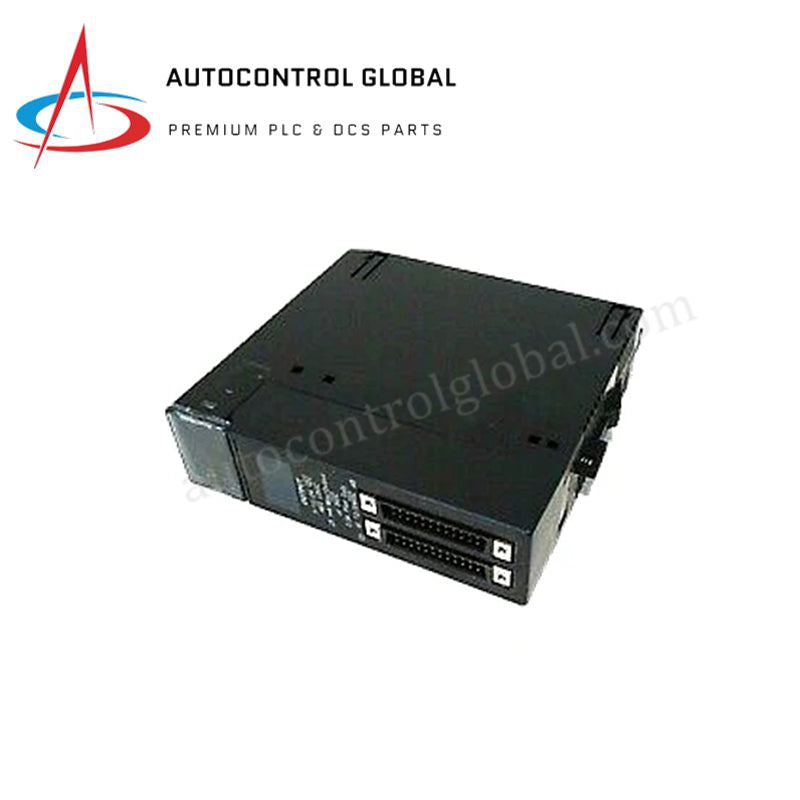

GE IC693CPU331-CE Series 90-30 PLC CPU Modülü 10 MHz 80188 İşlemci
Manufacturer: GE Fanuc
-
Part Number: IC693CPU331-CE
Condition：New with Original Package
Product Type: PLC CPU Modülleri
-
Country of Origin: USA
Payment:T/T, Western Union
Shipping port: Xiamen
Warranty: 12 months
GE IC693CPU331-CE Series 90-30 PLC CPU Modülü
Series 90-30 otomasyon platformlarında yüksek hızlı mantık yürütme ve merkezi G/Ç yönetimi için yapılandırılan GE IC693CPU331-CE (IC693CPU331 CPU Modülü), doğrudan fiziksel/elektriksel yürütme olanağı sağlar. Yerleşik 10 MHz 80188 mikroişlemci tarafından çalıştırılan tek yuvalı merkezi işlem birimi olarak bu modül, 512 adede kadar dijital giriş, 512 dijital çıkış, 128 analog giriş sözcüğü ve 64 analog çıkış sözcüğünü yönetir. Yalnızca ana taban plakasının 1. yuvasına takılır; arka panel veri yolu üzerinden sistem mantığını koordine ederken gücü doğrudan arka panel beslemesinden alır.
Donanım Özellikleri
| Parametre | Teknik Özellik |
|---|---|
| Model | IC693CPU331-CE |
| Marka | GE / GE Fanuc |
| Menşei | ABD |
| Ağırlık | 0,68 kg (1,50 lb) |
| Boyutlar | Tek yuvalı Series 90-30 kaplama alanı |
| Çalışma Sıcaklığı | 0–60 °C (32–140 °F) |
| Güç Tüketimi | 5 VDC'de 350 mA (arka panelden) |
| İşlemci | Intel 80188, 10 MHz |
| Kullanıcı Program Belleği | 16 KB RAM (İsteğe bağlı EPROM/EEPROM) |
| Tarama Hızı | 1K Boole mantığı başına 0,4 ms |
| Dijital G/Ç Kapasitesi | 512 Nokta (%I) / 512 Nokta (%Q) |
| Analog G/Ç Kapasitesi | 128 Sözcük (%AI) / 64 Sözcük (%AQ) |
| Register Belleği | 2048 Sözcük (%R) |
| Sistem Taban Plakası Kapasitesi | Toplam 5 taban plakasına kadar (1 CPU + 4 Genişletme/Uzak) |
| Entegre Haberleşme | 1x Seri Port (Güç Kaynağı Konnektörü üzerinden SNP/SNP-X Slave) |
Deterministik Arka Panel ve Seri Haberleşme
IC693CPU331-CE işlemcisi, dahili Series 90-30 arka panel veri yolu üzerinden sabit gecikmeli veri alışverişi gerçekleştirerek sistematik mantık güncellemelerini 1K Boole komutu başına 0,4 ms temel hızda yürütür. Arka panel veri yolu haberleşme hızı ve güç yönetimi sıkı biçimde düzenlenir; bu nedenle 5 VDC'de 350 mA sabit besleme akımı gerekir. Tek yuvalı mimari, programlama, tanılama ve insan-makine arayüzü (HMI) entegrasyonu için SNP (Series Ninety Protokolü) ve SNP-X slave protokollerini çalıştırmak üzere doğrudan güç kaynağı modülünün seri port konnektörüne bağlanır. Donanım yazılımı flash uyumluluğu ve bellek koruması, entegre pil yedeklemeli gerçek zamanlı saat aracılığıyla korunur; böylece tüm 5 taban plakalı yerel raf topolojisinde eksiksiz güç kesintisi döngüleri boyunca register durumu ve program işaretçileri korunur.
Sıkça Sorulan Sorular
S: IC693CPU331-CE, yüksek hızlı olay işleme için donanım kesmelerini destekler mi?
C: Hayır, bu özel CPU modelindeki Intel 80188 donanım mimarisi harici donanım veya zamana dayalı kesmeleri desteklemez. Tüm proses girişleri ve kontrol mantığı yalnızca çevrimsel arka panel tarama rutini içinde değerlendirilir.
S: IC693CPU331-CE CPU modülü hangi taban plakası yuvasına takılmalıdır?
C: IC693CPU331-CE, doğrudan ana Series 90-30 taban plakasının 1. yuvasına takılmalıdır. Modülün genişletme yuvalarına veya CPU olmayan taban plakalarına takılması, sistem arka panelinin başlatılmasını engeller.
Sahada Kurulum Kılavuzu
- Modülü Takmadan Önce Gücü Kesin: Arka panel veri yolu geçici rejimlerini önlemek için CPU modülünü 1. yuvaya takmadan veya buradan çıkarmadan önce raf güç kaynağına gelen tüm AC ve DC beslemelerin tamamen kesildiğinden emin olun.
- Topraklama ve Ekranlama Protokolü: Taban plakasının DIN rayının veya panel montaj yüzeyinin düşük empedanslı bakır bara üzerinden toprağa bağlandığını doğrulayın. Güç kaynağı arayüz portuna bağlanan tüm seri haberleşme kablolarında, yalnızca bir terminal ucundan topraklanan bükümlü ekranlı çift iletkenler kullanılmalıdır.
- Güç Bütçesi Hesaplaması: Enerji vermeden önce tüm G/Ç modüllerinin, opsiyon kartlarının ve CPU'nun 350 mA tüketiminin toplam 5 VDC akım yükünün Series 90-30 güç kaynağının maksimum çıkış değerini aşmadığını doğrulayın.
